Mazda 5. Руководство - часть 57

Кузов и доп. оборудование

Охранная система и замки



1

Кнопка запуска (замок зажигания) 14

Привод замка задних дверей

2

Индикатор безопасности 15

Защелка задней двери

3

Рамочная антенна 16

Привод защелки задней двери и замка.

4

Узел блокировки рулевого управления 17 «Бесключевая» антенна (задняя

5

Индикатор «бесключевой» системы



поднимающаяся дверь)



(красный)

18

Карточка-ключ

6

Индикатор «бесключевой» системы

19

Передатчик



(зеленый) 20

Дополнительный ключ

7

Звуковой сигнал «бесключевой»

21

«Бесключевая» антенна (внутренняя,



системы



задняя - левая)

8 «Бесключевая» антенна (сторона

22

«Бесключевая» антенна (внутренняя,



водителя)

задняя - правая)

9

Датчик запроса (сторона водителя) 23

Модуль «бесключевого» управления

10

Цилиндр замка передней двери 24

«Бесключевой» приемник

11 «Бесключевая» антенна (сторона

25

BCM



пассажира) 26

«Бесключевая» антенна (внутренняя,

12

Датчик запроса (задняя



передняя)



поднимающаяся дверь)





13

Привод защелки передней двери и







замка







Обучение обслуживанию Mazda5

09-15



Охранная система и замки

Кузов и доп. оборудование

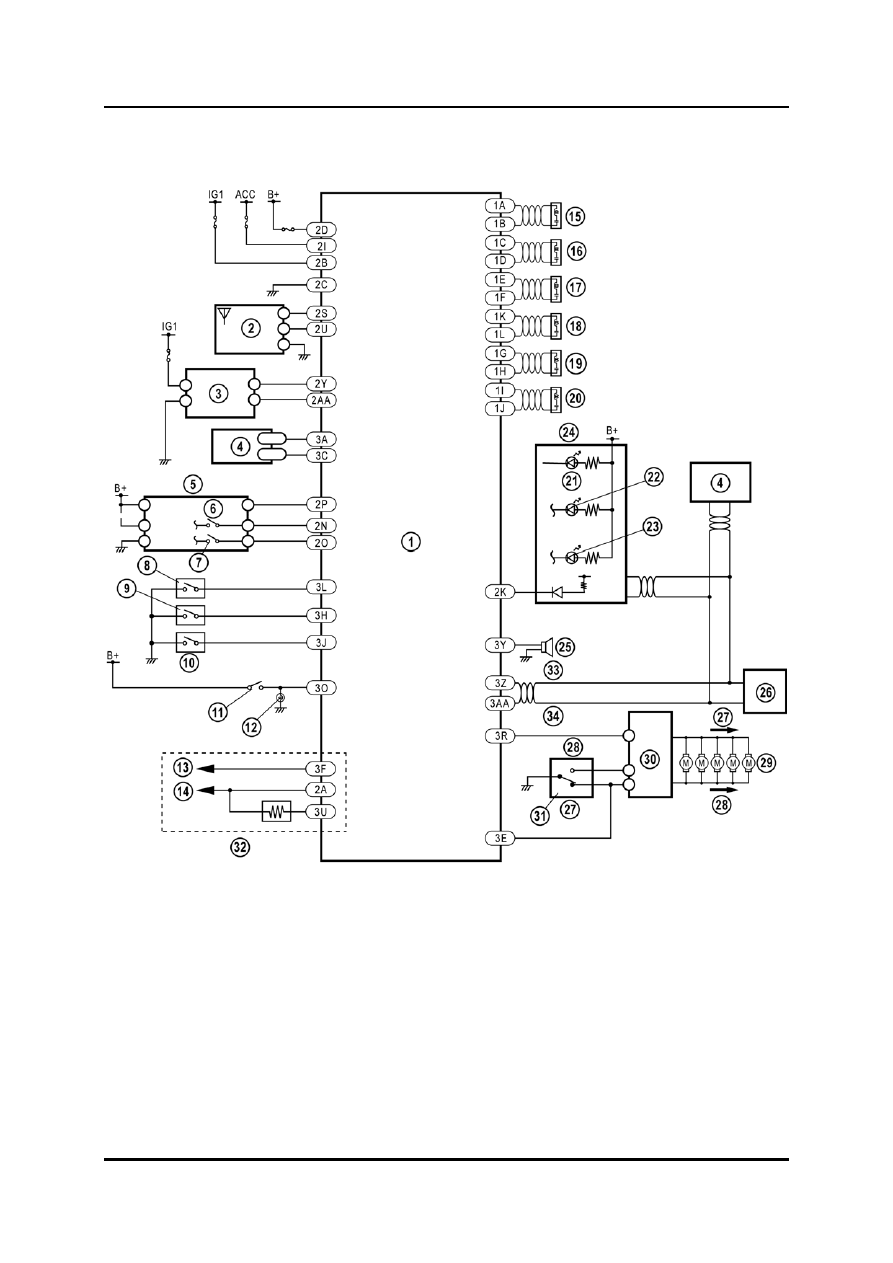

Электрическая схема





M5_09012



09-16

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки



1

Модуль «бесключевого» управления

18

«Бесключевая» антенна (внутренняя,

2 «Бесключевой» приемник



передняя)

3

Рамочная антенна 19

«Бесключевая» антенна (внутренняя,

4 PCM

  задняя - правая)

5

Узел блокировки рулевого управления 20 «Бесключевая» антенна (внутренняя,

6

Нажимной переключатель кнопки



задняя - левая)



запуска

21

Индикатор безопасности

7

Переключатель устройства

22

Индикатор «бесключевой» системы



напоминания о ключе



(зеленый)

8

Датчик запроса (задняя

23

Индикатор «бесключевой» системы



поднимающаяся дверь)



(красный)

9

Датчик запроса (сторона водителя) 24

Приборный  щиток

10

Датчик запроса (сторона пассажира) 25

Звуковой сигнал «бесключевой»

11

Переключатель стоп-сигнала



системы

12

Стоп-сигнал 26

DLC-2

13

Рычаг переключателя

27

ЗАКРЫТЬ

14

Электромагнит блокировки ключа 28

ОТКРЫТЬ

15 «Бесключевая» антенна (сторона

29

Привод замка двери



водителя) 30

BCM

16 «Бесключевая» антенна (сторона

31

Датчик замка двери



пассажира) 32

С АТ

17 «Бесключевая» антенна (задняя

33

CAN-L



поднимающаяся дверь) 34

CAN-H



Обучение обслуживанию Mazda5

09-17



Охранная система и замки

Кузов и доп. оборудование

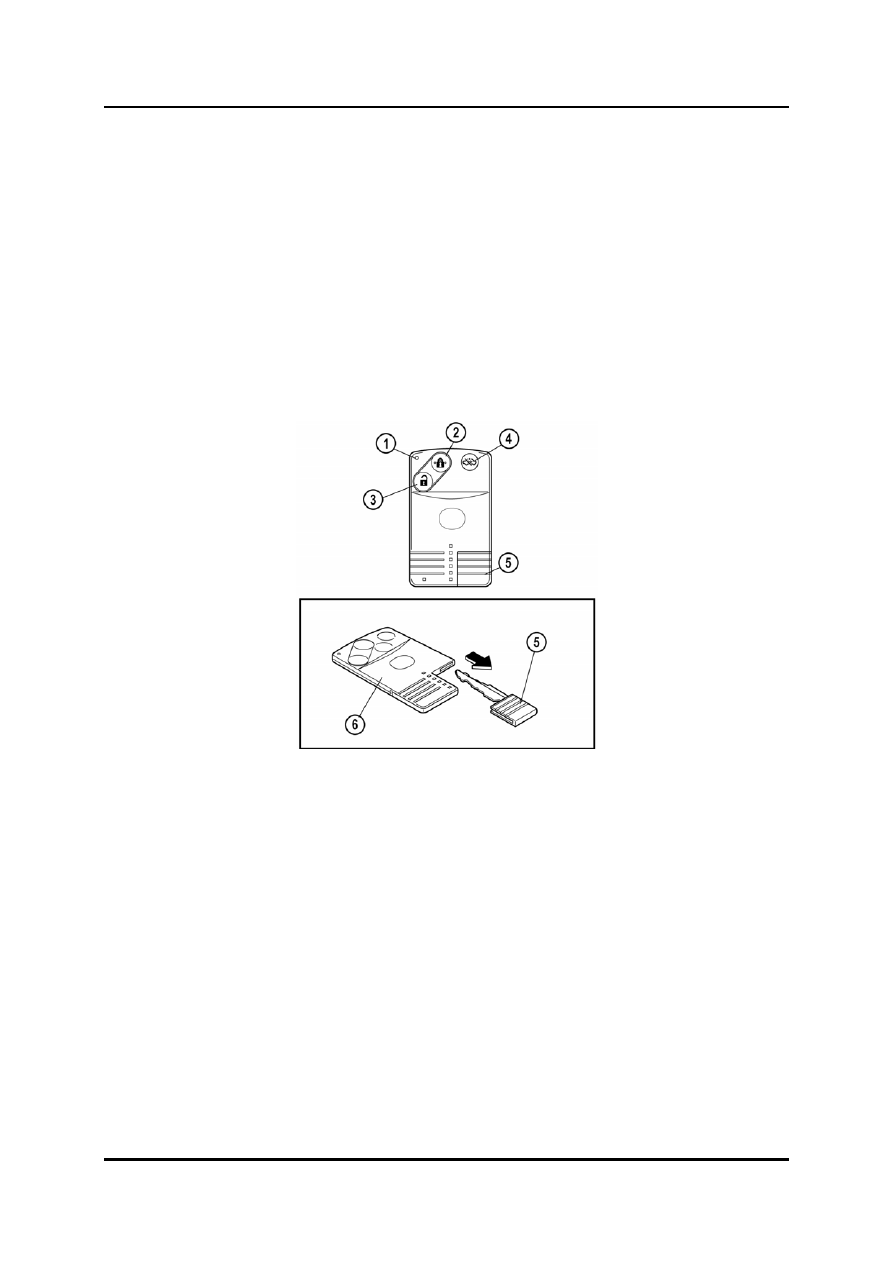

Карточка-ключ

•

Был принят тонкий передатчик в виде карточки.

•

Карточка-ключ оборудована кнопками для запирания и отпирания дверей и
отключения датчика проникновения (если установлена противоугонная система),
батареей пуговичного типа (CR2025), дополнительным ключом и индикатором.

•

Когда используются кнопки ЗАКРЫТЬ или ОТКРЫТЬ, или получен сигнал запроса
от автомобиля, включается индикатор.

•

В случае возникновения неисправности усовершенствованной «бесключевой»
системы входа, дверь водителя может быть открыта, и двигатель запущен при
помощи дополнительного ключа.

•

Приемопередатчик встроен в дополнительный ключ.





M5_09017



1

Индикатор 5

Дополнительный ключ

2

Кнопка запирания 6

Передатчик

3

Кнопка отпирания





4

Кнопка отключения датчика







проникновения (с противоугонной







системой)
