Кузов и доп. оборудование

Двери и задняя дверь

Двери и задняя поднимающаяся дверь

Общие характеристики

•

Двери Mazda5 имеют следующие характеристики:

–

Используются узлы дверей с двигателем и регулятором привода окна,
внутренними ручками и динамиками (только для передних дверей).

–

Применены балки защиты от боковых ударов.

–

Используется пластмассовая задняя поднимающаяся дверь.

–

Сдвижные двери  применены на обеих сторонах автомобиля.



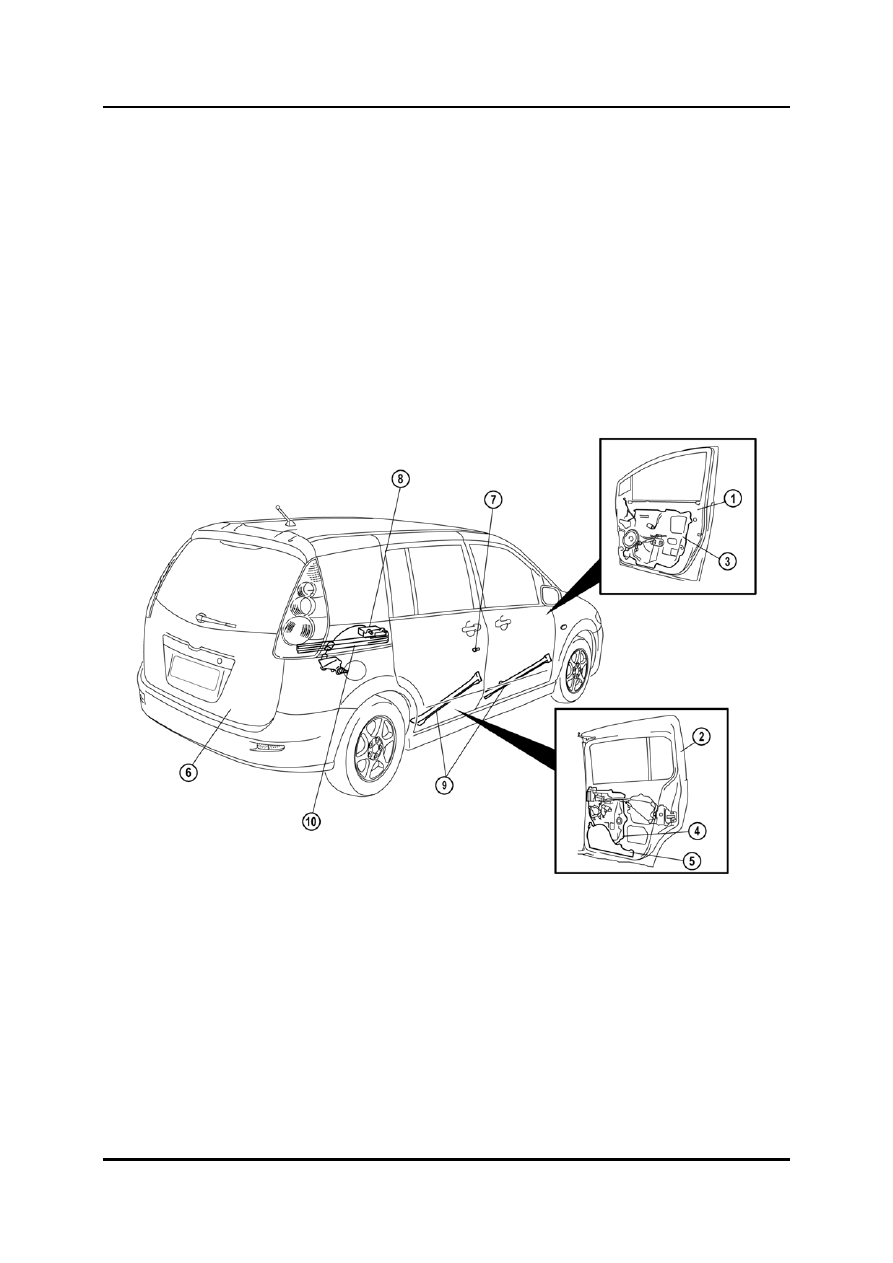

Расположение элементов



M5_09003



1

Передняя дверь 7

Ограничительная ось сдвижной двери

2

Сдвижная дверь 8

Привод открытия замка сдвижной

3

Узел передней двери



двери

4

Узел сдвижной двери 9

Балки защиты от боковых ударов

5

Жгут проводов 10

Направляющая сдвижной двери

6

Задняя поднимающаяся дверь







Обучение обслуживанию Mazda5

09-3



Двери и задняя дверь

Кузов и доп. оборудование

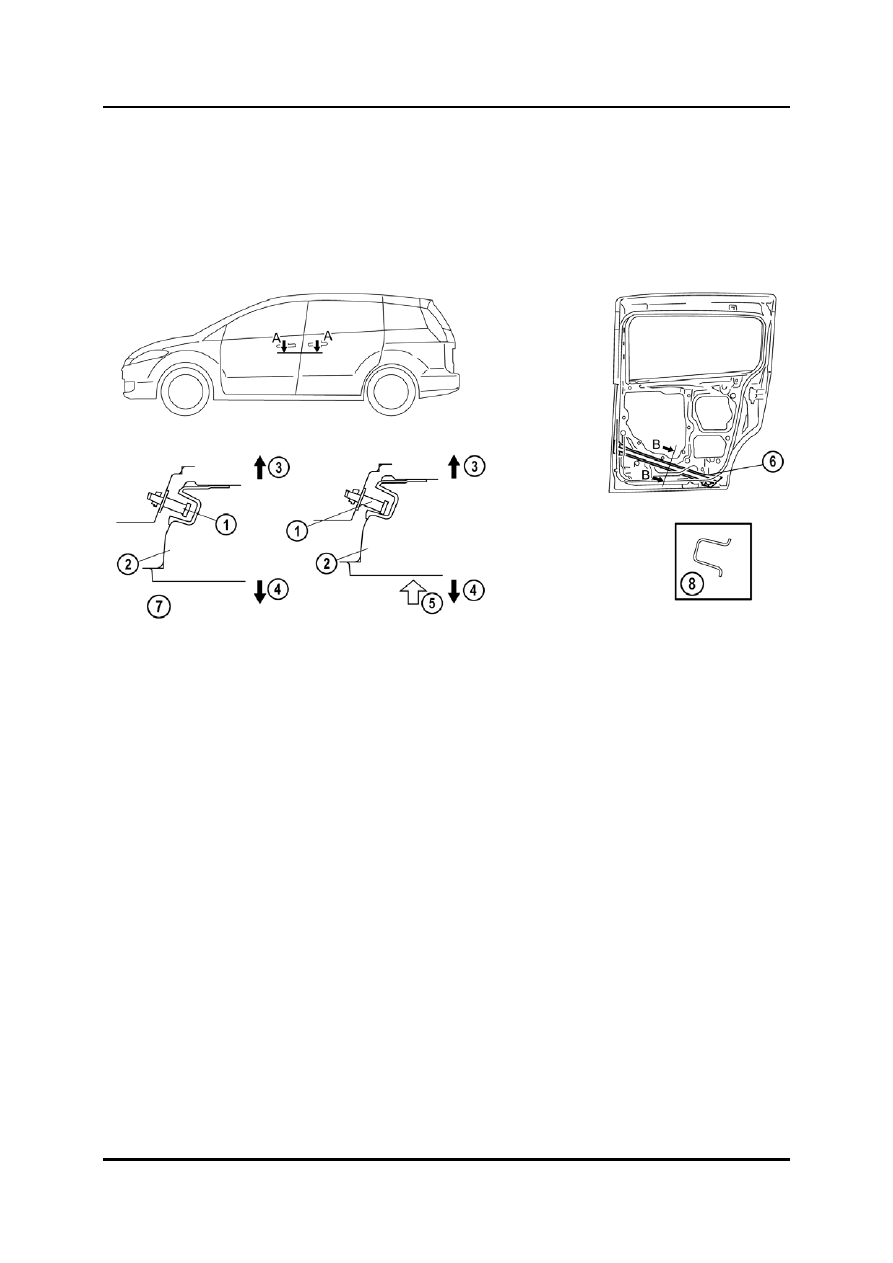

Сдвижные двери

•

Для обеспечения более удобного входа в автомобиль и выхода из него на обеих
сторонах предусмотрены сдвижные двери.

•

В сдвижных дверях предусмотрены балки защиты от бокового удара и
ограничительные оси, повышающие безопасность в случае бокового столкновения.





M5_09004



1

Ограничительная ось сдвижной двери 5  Энергия удара

2

Сдвижная дверь 6

Балка защиты от боковых ударов

3

Внутренняя часть салона 7

Разрез А-А

4

Наружная часть салона 8

Раздел В-В



09-4

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Двери и задняя дверь

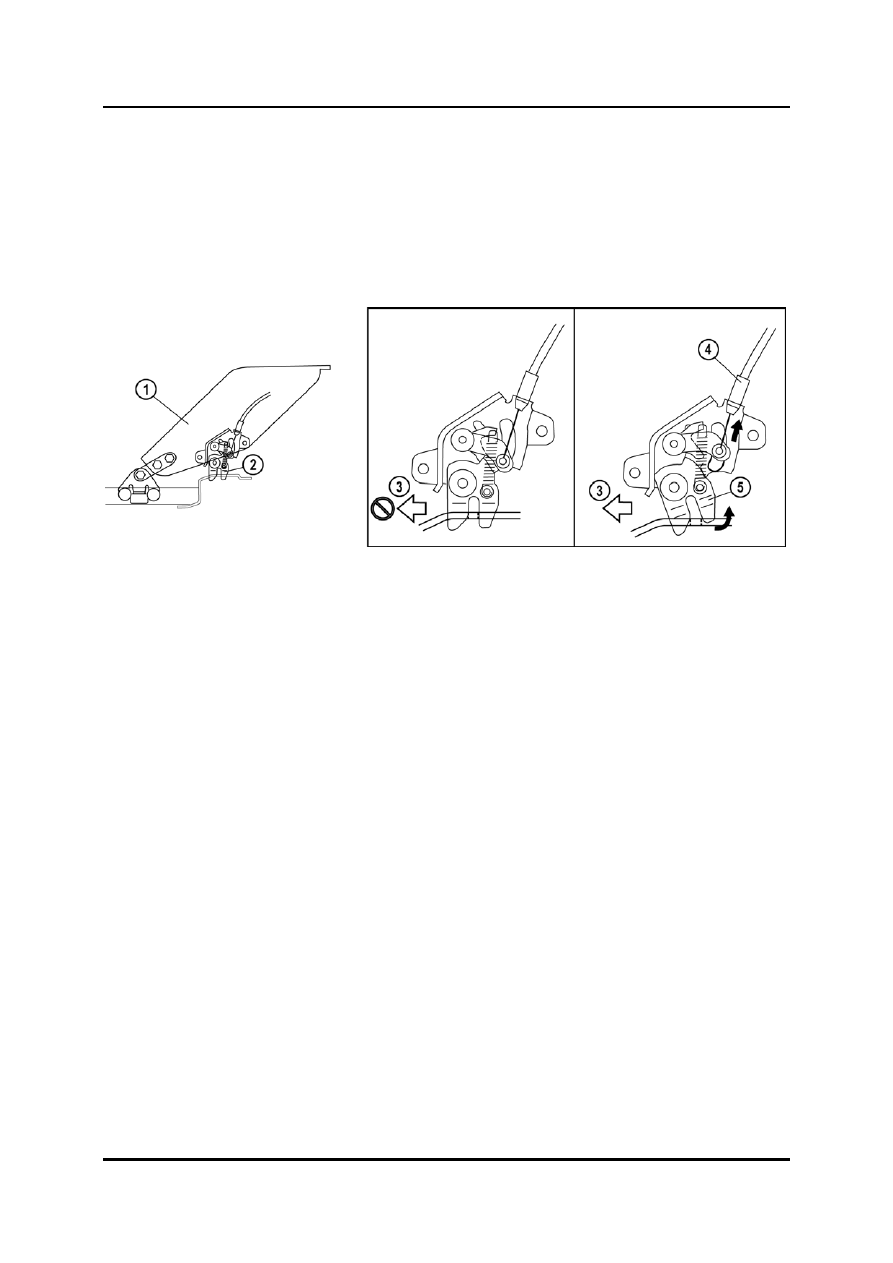

Привод открытия замка сдвижной двери

•

Привод открытия замка сдвижной двери удерживает сдвижную дверь в полностью
открытом положении, чтобы предотвратить ее случайное закрытие.

•

В случае приведение в действие наружной или внутренней ручки сдвижной двери,
трос отпускает привод открытия замка сдвижной двери, позволяя осуществить
закрытие двери.





M5_09052



1

Кронштейн нижнего ролика 4

Трос

2

Привод открытия двери 5

Защелка

3

Направление закрытия








Обучение обслуживанию Mazda5

09-5



Двери и задняя дверь

Кузов и доп. оборудование

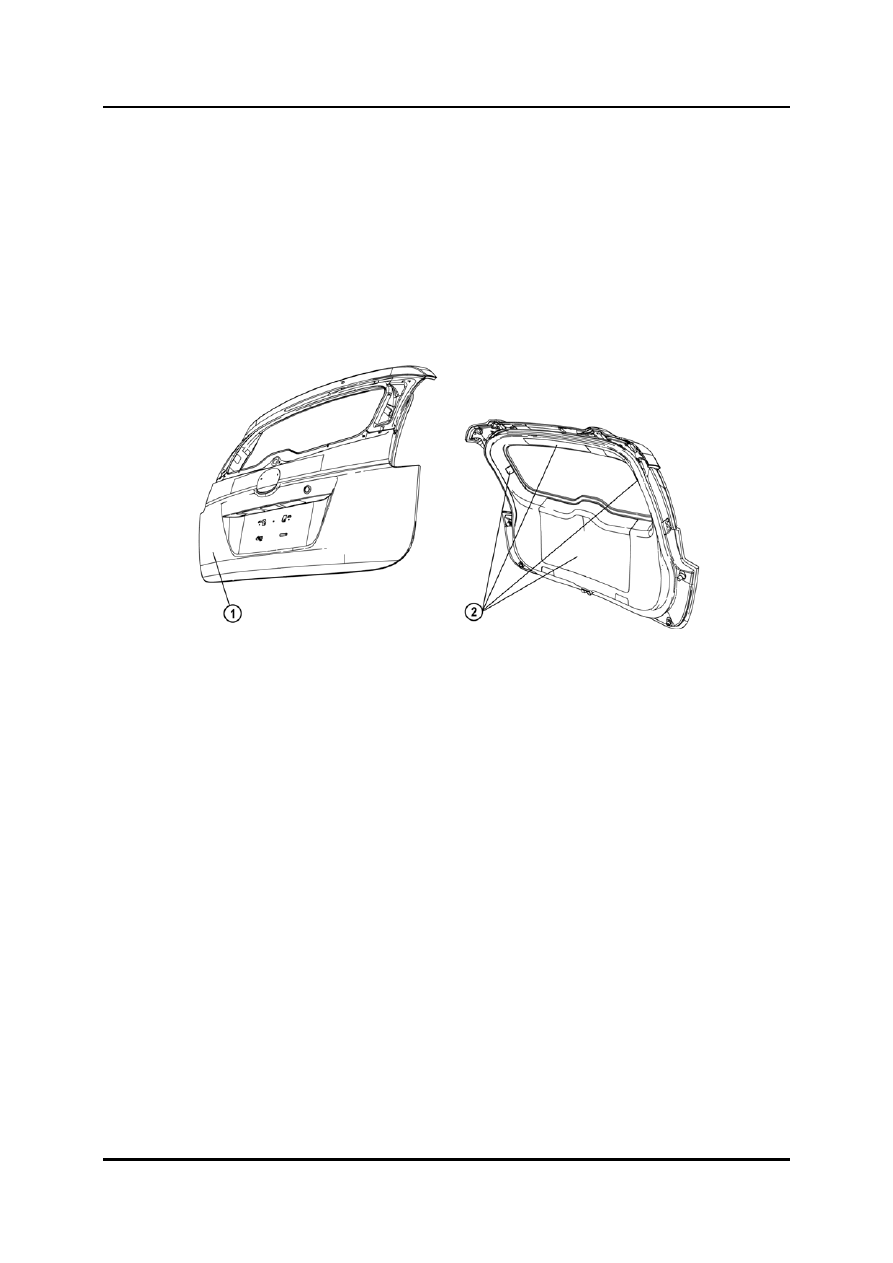

Задняя поднимающаяся дверь

•

Задняя поднимающаяся дверь состоит из наружной обшивки, изготовленной из
пластика ABS (акрилонитрилбутадиенстирольного), и внутренней обшивки,
изготовленной из усиленного полипропиленом стекловолокна.   Подъемный
механизм задней двери является неотъемлемой частью двери и не может быть
заменен отдельно.

•

Используются амортизаторы, которые позволяют поднимать заднюю
поднимающуюся дверь на две фиксированные высоты.






M5_09005



1

Задняя поднимающаяся дверь 2

Съемные панели





















09-6
