09 Кузов и доп. оборудование

Содержание (продолжение)

Устройство ЖКД ..........................................................................................76

Автоматический режим.........................................................................76
Дневной режим .....................................................................................76
Ночной режим .......................................................................................76
Полиэкран..............................................................................................77

Микрофон ....................................................................................................79

Кнопка распознавания голоса..............................................................80

Пульт управления .......................................................................................82
Канал сообщения об уличном движении ..................................................83

Доступность ТМС ..................................................................................86

Активация TMC и DRGS .............................................................................87
Бортовая система диагностики ..................................................................88

Проверка сигнала автомобиля ............................................................89
Проверка навигационной системы ......................................................89
Информация GPS .................................................................................90
Проверка микрофона............................................................................91
Датчики автомобиля .............................................................................92
Статистические данные........................................................................93

Проверка пульта дистанционного управления .........................................94
Версия продукта..........................................................................................94
Код ошибки ..................................................................................................95

Задняя система развлекательного характера............................................96

Общие характеристики ..............................................................................96
Технические характеристики......................................................................96
Расположение элементов...........................................................................97
Воспроизведение DVD/CD .........................................................................97
Настройка ...................................................................................................98
Функция защиты от перегрева ..................................................................98
Функция охлаждения...................................................................................98
Функция определения понижения напряжения.........................................98

Монитор заднего вида ....................................................................................99

Расположение элементов.........................................................................100
Обзор системы ..........................................................................................100
Ориентирные линии ..................................................................................101
Инициализация модуля управления монитором заднего вида .............102

Приборы/Информационная система водителя .......................................103

Общие характеристики ............................................................................103
Технические характеристики....................................................................104

Обучение обслуживанию Mazda5

Содержание 09

09 Кузов и доп. оборудование

Содержание (продолжение)

Приборный щиток .........................................................................................105

Режим проверки входов/выходов ............................................................107
Конфигурирование приборного щитка.....................................................108
Сигнал о не пристегнутом ремне безопасности .....................................109

Сигнал о не пристегнутом ремне безопасности водителя...............109
Сигнал о не пристегнутом ремне безопасности пассажира ............110

Информационный дисплей .........................................................................111

Режим проверки входов/выходов ............................................................111
Электрическая схема ................................................................................112

Система управления.....................................................................................113

Общие характеристики ............................................................................113

Модуль управления кузовом ......................................................................113

Расположение BCM ..................................................................................114
Бортовая система диагностики ................................................................116
Самотестирование ....................................................................................115
Контроль PID .............................................................................................116

Сеть контроллеров .......................................................................................117

Таблица сигналов HS-CAN ......................................................................119
Таблица сигналов MS-CAN .....................................................................121
Бортовая система диагностики ................................................................122






Обучение обслуживанию Mazda5

Содержание 09

Кузов и доп. оборудование

Панели кузова

Панели кузова

Общие характеристики

•

Каркас Mazda5 обладает следующими характеристиками:

–

Используется тройная Н-образная конструкция

–

Используются усиливающие элементы переднего и заднего бампера.



Салон

•

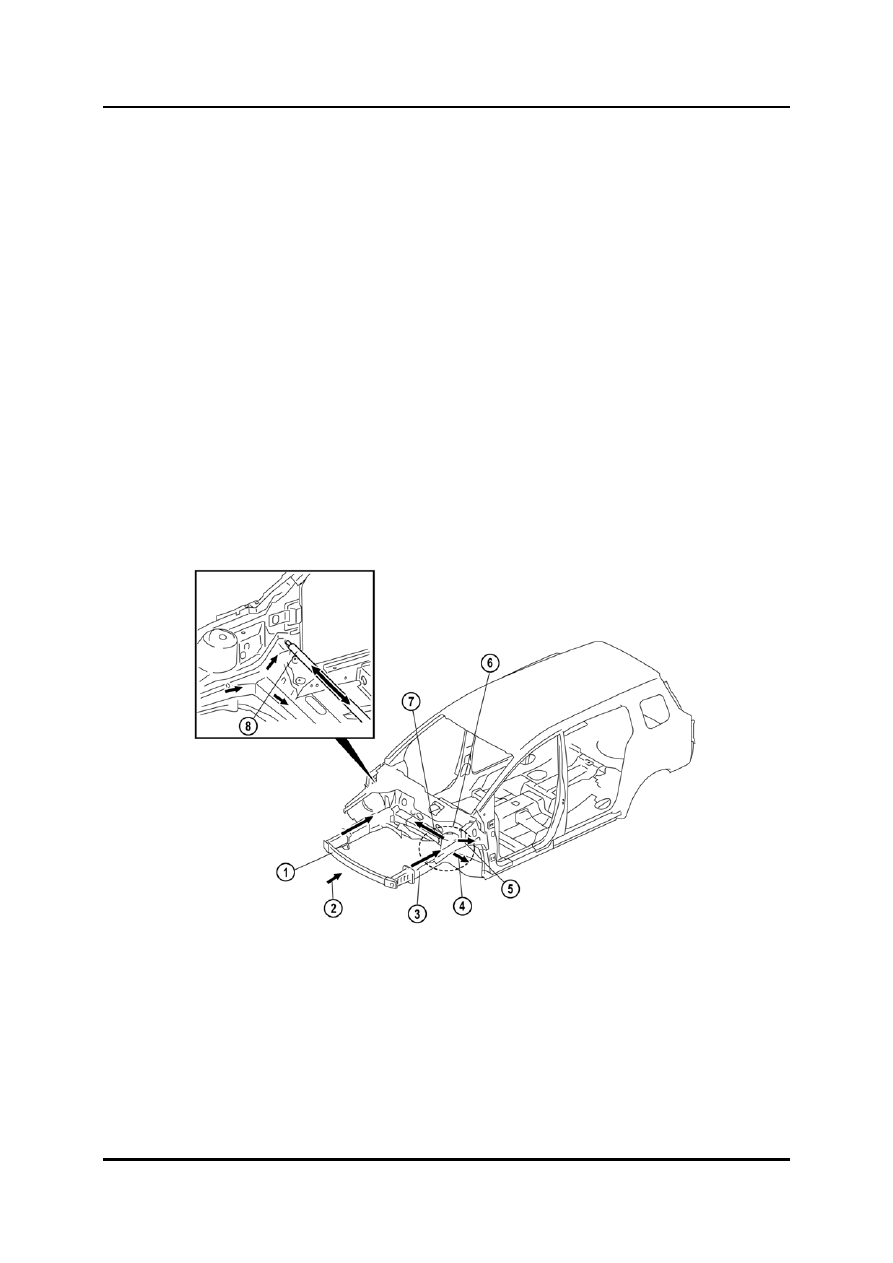

В салоне применена такая же концепция, как и в Mazda3 - MAIDAS (Mazda
Advanced Impact Distribution and Absorption System System = Усовершенствованная
система Mazda распределения и поглощения энергии удара).  3-вильчатые
конструкции в задней части каждого переднего лонжерона направляют энергию
лобового удара на переднюю стойку, поперечную балку № 1 и боковину
платформы кузова, снижая, таким образом, степень деформации в зоне
расположения ног лиц, занимающих передние сиденья. Также применяется
поперечная балка, предотвращающая перемещение дверных стоек наружу по
время столкновения.





M5_09001



1

Усиливающий элемент переднего

5

К передней стойке



бампера



6

3-вильчатые конструкции,

2

Энергия удара



рассеивающие энергию удара

3

Передняя боковая рама 7

К поперечной балке № 1

4

К боковине платформы кузова 8

Поперечная балка



Обучение обслуживанию Mazda5

09-1



Панели кузова

Кузов и доп. оборудование

•

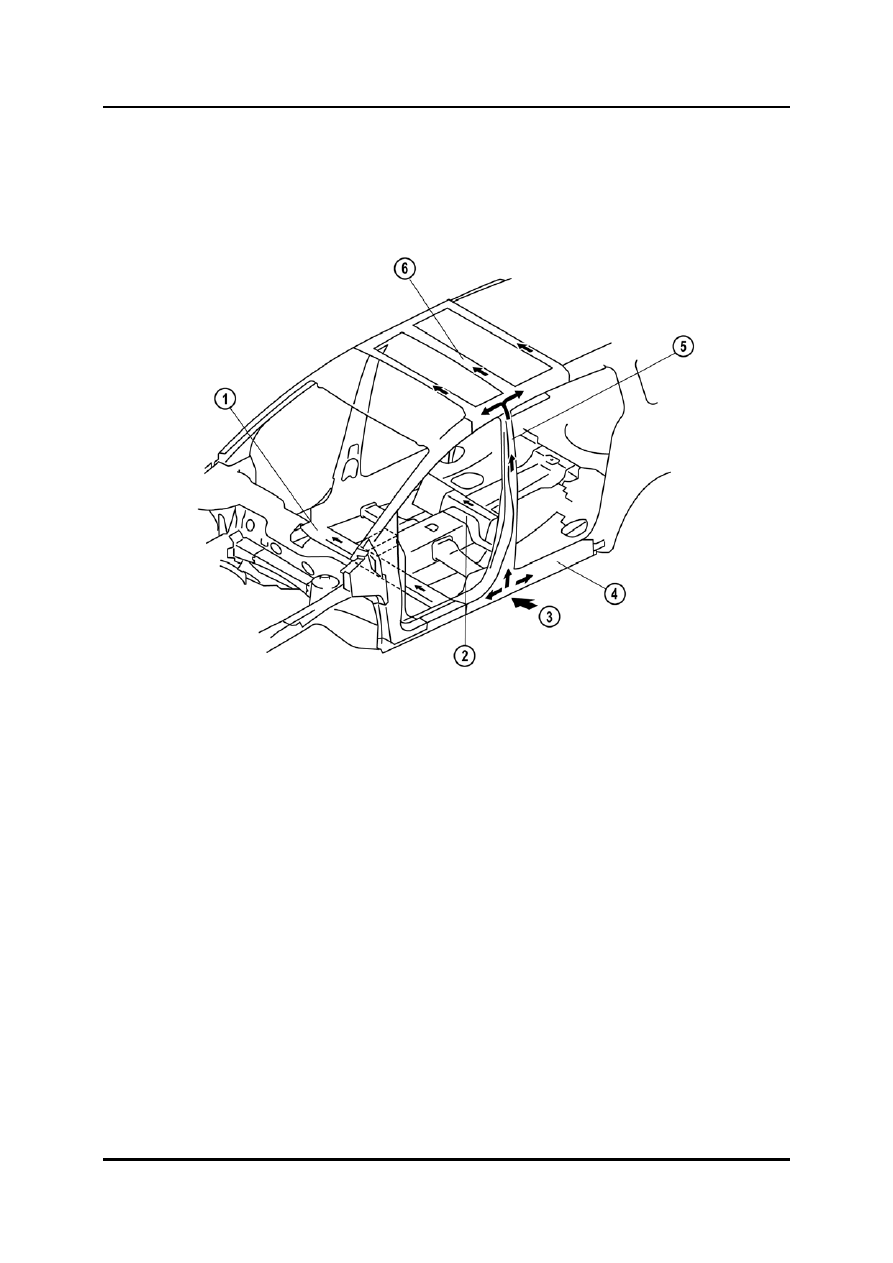

В случае бокового столкновения, тройная Н-образная конструкция рамы
эффективно распределяет силу по Н-образной диаграмме вдоль пола, боковинам
и крыше автомобиля.  Такая конструкция не только повышает безопасность
салона, но также противодействует скручиванию кузова и повышает
эффективность рулевого управления.





M5_09002



1

Поперечная балка № 2

4

Боковина платформы кузова

2

Поперечная балка № 3

5

Средняя стойка

3

Энергия удара 6

Усиливающий элемент крыши





09-2
