Удерживающие системы

Надувныe подуши безопасности

Бортовая система диагностики

•

основные функции системы бортовой диагностики:

–

Самотестирование

–

Контроль PID



Самотестирование

•

Функция самотестирования даёт возможность просмотреть коды DTC системы
надувных подушек безопасности. Чтобы выполнить это, подключите к автомобилю
WDS и выберите опцию Toolbox

→Self Test→Modules RCM (Панель

инструментов

→Самотестирование→Модули RCM).



Обучение обслуживанию Mazda5

08-11



Надувныe подуши безопасности



Удерживающие системы



Контроль PID

•

Функция контроля PID позволяет посматривать идентификаторы PID системы
надувных подушек безопасности. Чтобы выполнить это, подключите к автомобилю
WDS и выберите опцию Toolbox

→Datalogger→Modules→RCM (Панель

инструментов

→Регистратор данных→Модули→RCM).



Позиция

Описание

Ед. изм./Сотояние

CCNT_RCM

Число непрерывных кодов DTC

—

CR2D_Comm

Ошибка обмена данными системы датчика № 2 боковой надувной
подушки безопасности со стороны водителя

OK/FAULT

CR2D_Inter

Внутренний контур системы датчика № 2 боковой
надувной подушки безоп. со стороны водителя отключён

OK/FAULT

CR2D_Mount

Узел датчика № 2 боковой надувной подушки
безопасности со стороны водителя неисправен

OK/FAULT

CR2D_Short

Ошибка связи системы датчика № 2 боковой надувной
подушки безопасности со стороны водителя

OK/FAULT

CR2P_Comm

Ошибка обмена данными системы датчика № 2 боковой надувной
подушки безопасности со стороны пассажира

OK/FAULT

CR2P_Inter

Внутренний контур системы датчика № 2 боковой
надувной подушки безоп. со стороны пассажира отключён

OK/FAULT

CR2P_Mount

Узел датчика № 2 боковой надувной подушки
безопасности со стороны пассажира неисправен

OK/FAULT

CR2P_Short

Ошибка связи системы датчика № 2 боковой надувной подушки
безопасности со стороны пассажира

OK/FAULT

IGN_V_2

Напряжение IG1

В

I_PAD_SW

Состояние выключателя PAD

Вкл/Выкл

RES_AB_D

Сопротивление надувной подушки безоп. со сторны водит.

Ом

RES_AB_P

Сопротивление надувной подушки безоп. со стор. пассажир.

Ом

RES_CAB_D

Сопротивл. надувн. подушки безоп. занавеса со стор. водит.

Ом

RES_CAB_P

Сопротивл. надувн. подушки безоп. занавеса со стор. пасс.

Ом

RES_PT_D

Сопротивл. преднатяжит. ремня безоп. со стороны водит.

Ом

RES_PT_P

Сопротивл. преднатяжит. ремня безоп. со стороны пасс.

Ом

RES_SAB_D

Сопротивл. бок. надувной подушки безоп. со стор. водителя

Ом

RES_SAB_P

Сопротивл. бок. надувной подушки безоп. со стор. пассаж.

Ом





M5_08T001



ПРИМ: Идентификаторы PID в настоящее время доступны только для датчика № 2

боковой надувной подушки безопасности, а для датчик а № 1 – нет. Для
диагностики датчиков № 1 боковых надувных подушек безопасности можно
использовать коды DTC, сохраняемые бортовой системой диагностики.

08-12

Обучение обслуживанию Mazda5

Удерживающие системы



Ремни безопасности



Ремни безопасности

Общие характеристики

•

Ремни безопасности модели Mazda5 имеют следующие особенности:

–

Для передних сидений используются ремни безопасности с преднатяжителями,
ограничителем усилия и ELR.

–

Для двух внешних сидений второго ряда и сидений третьего ряда используются
ремни безопасности, имеющие ELR.

–

Два внешних сиденья второго ряда оборудованы анкерными креплениями для
детского сиденья системы “ISOFIX” и ремней безопасности детского сиденья.



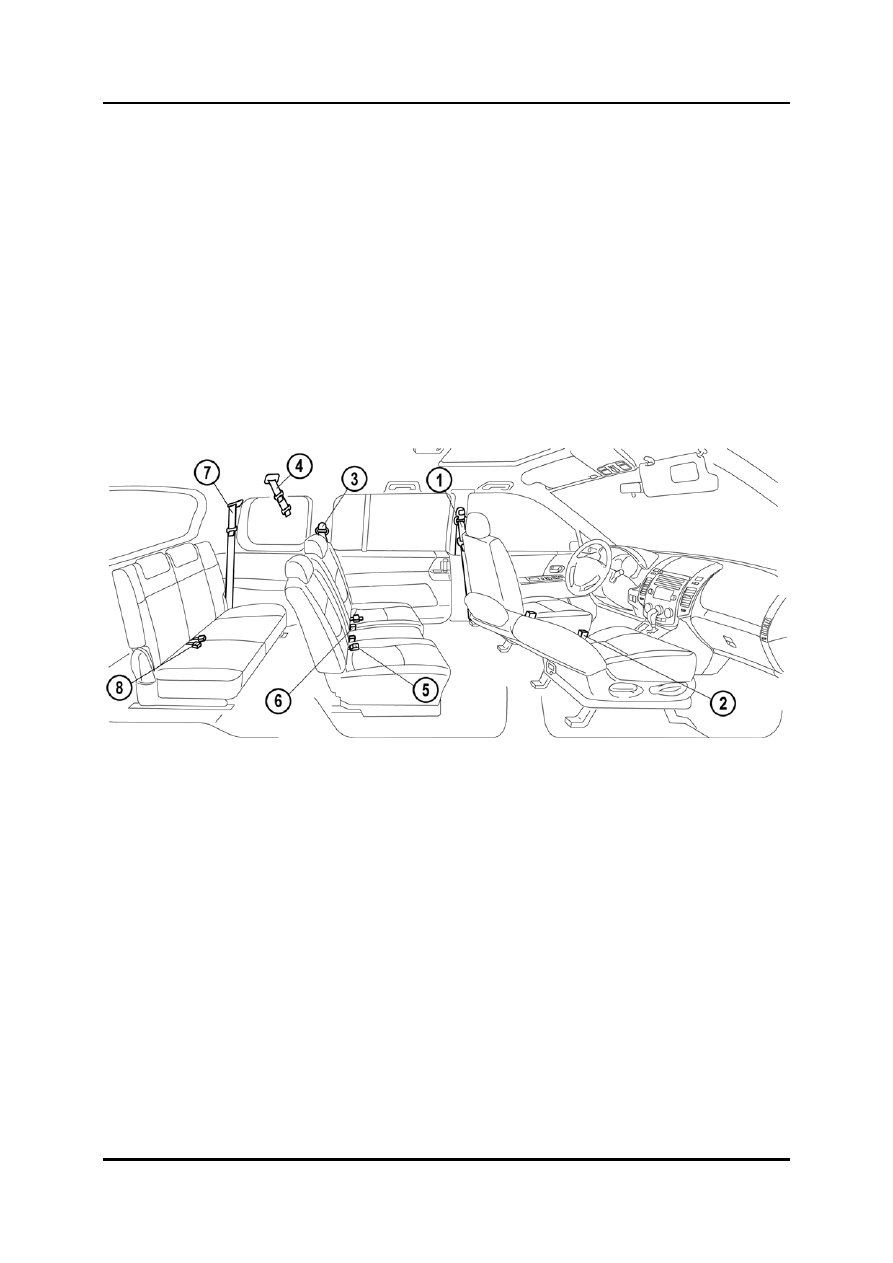

Расположение деталей



M5_08010



1

Ремень безопасности переднего

5

Центральный замок ремня



сиденья



безопасности сидений второго ряда

2

Замок ремня безопасности переднего

6

Замок ремня безопасности сидений



сиденья



второго ряда

3

Ремень безопасности сидений второго   7

Ремень безопасности сидений третьего



ряда



ряда

4

Центральный ремень безопасности

8

Замок ремня безопасности сидений



сидений второго ряда



третьего ряда



Обучение обслуживанию Mazda5

08-13



Ремни безопасности



Удерживающие системы



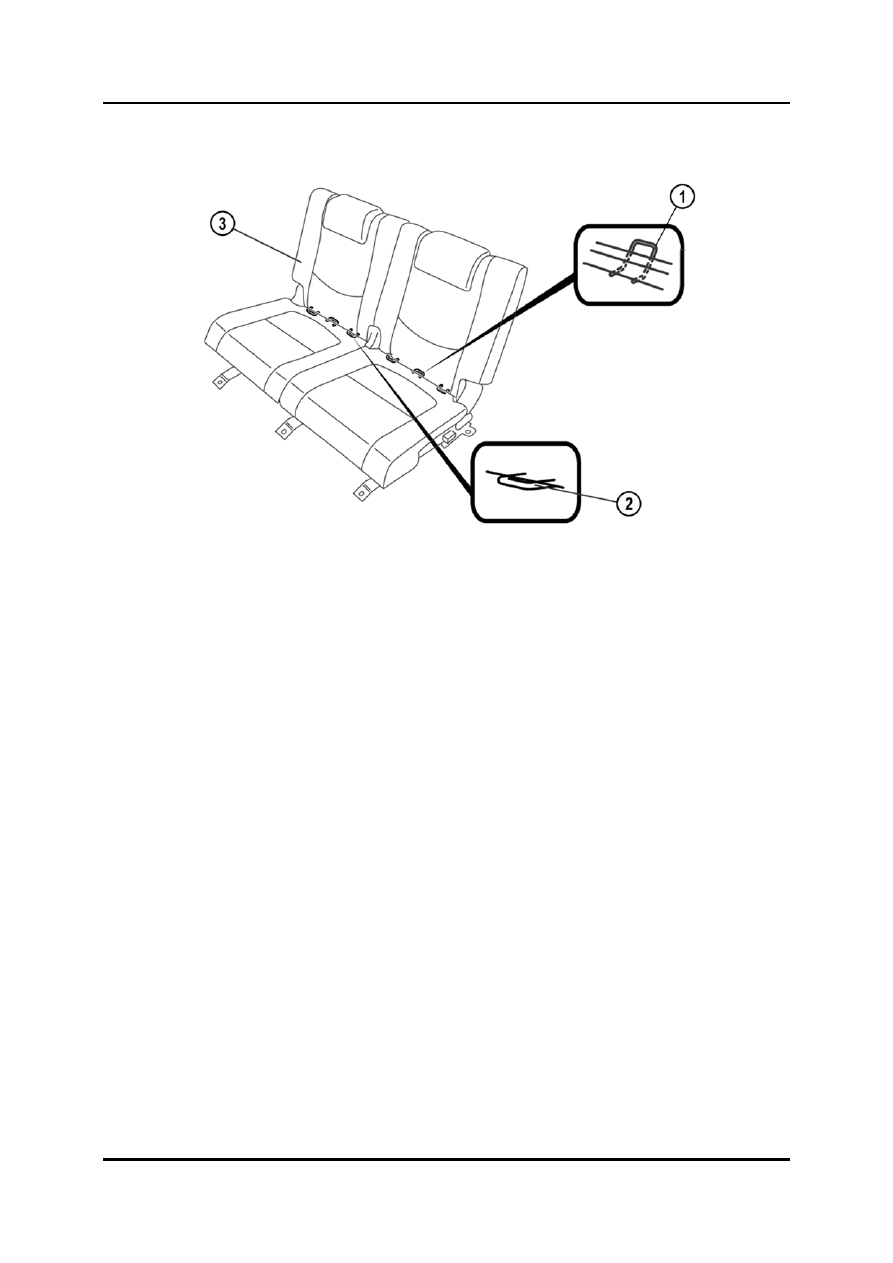

Анкерные крепления для детских сидений



M5_08011



1

Верхний ремень безопасности 3

Сиденье второго ряда

2

Крепление системы ISOFIX
