Двигатель 2.0 MZR-CD

Система выброса

Система выпуска

Общие характеристики

•

Система выпуска автомобилей с двигателем 2.0 MZR-CD имеет следующие
особенности:

–

Аннулирован окислительный каталитический преобразователь с подогревом.

–

Применён дизельный сажевый фильтр, встроенный в корпус окислительного
каталитического преобразователя.



Расположение деталей

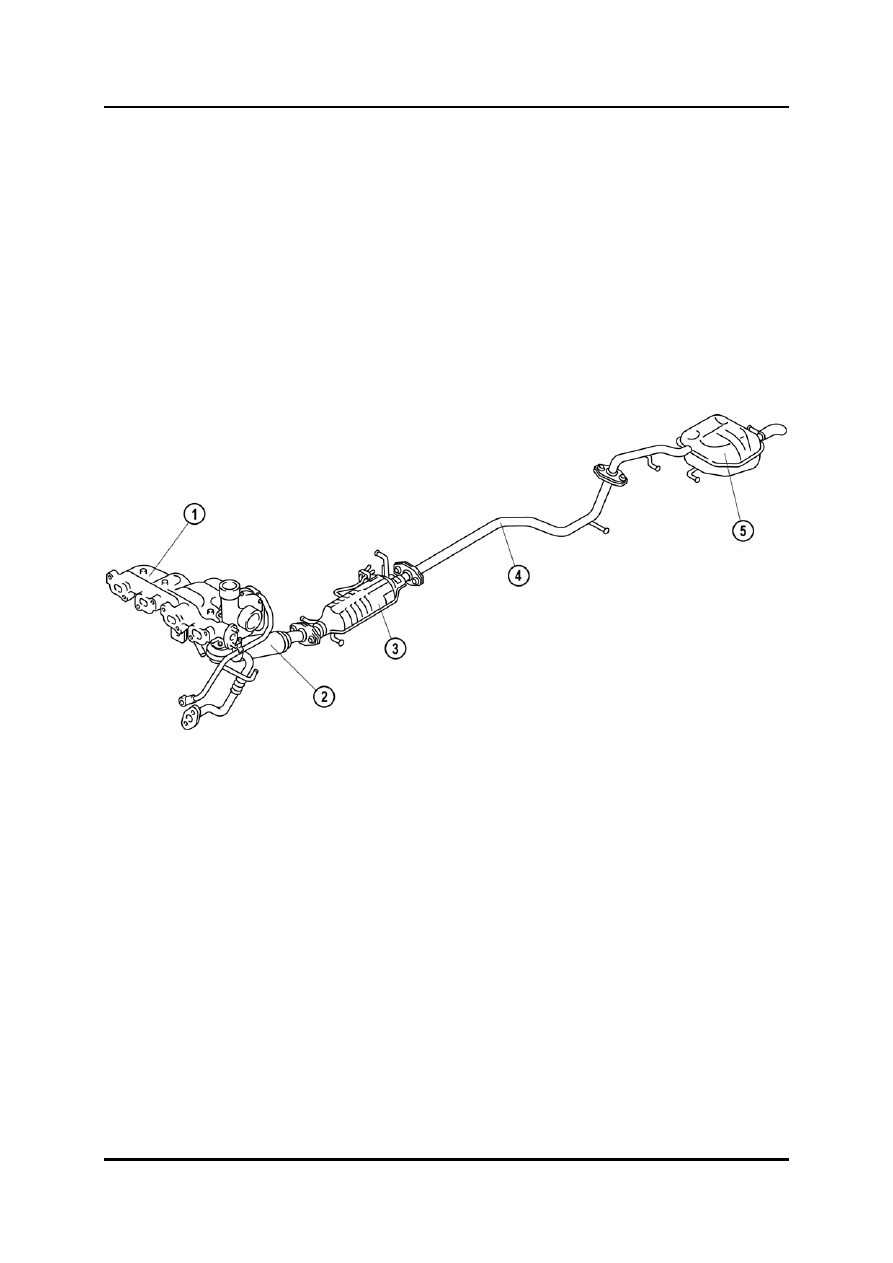

M5_01031


1

Выпускной коллектор 4

Средняя труба

2

Гибкая труба 5

Основной глушитель

3

Окислительный каталитический
преобразователь и дизельный сажевый
фильтр






Обучение обслуживанию Mazda5

01-53

Система выброса

Двигатель 2.0 MZR-CD

Система рециркуляции выхлопных газов

Общие характеристики

•

Система рециркуляции выхлопных газов автомобилей с двигателем 2.0 MZR-CD
имеет следующие особенности:

–

Применён клапан системы рециркуляции отработавших газов с двигателем
постоянного тока и датчиком положения.

–

Со стороны коробки передач двигателя введён охладитель системы
рециркуляции выхлопных газов.

–

Применён впускной запорный клапан с двигателем постоянного тока и
датчиком положения.



Клапан EGR

•

Применён клапан EGR (системы рециркуляции отработавших газов) с двигателем
DC (Direct Current = постоянного тока) и датчиком положения. Шпиндель с
резьбовым концом преобразует вращательное движение двигателя в осевое
перемещение клапана EGR.

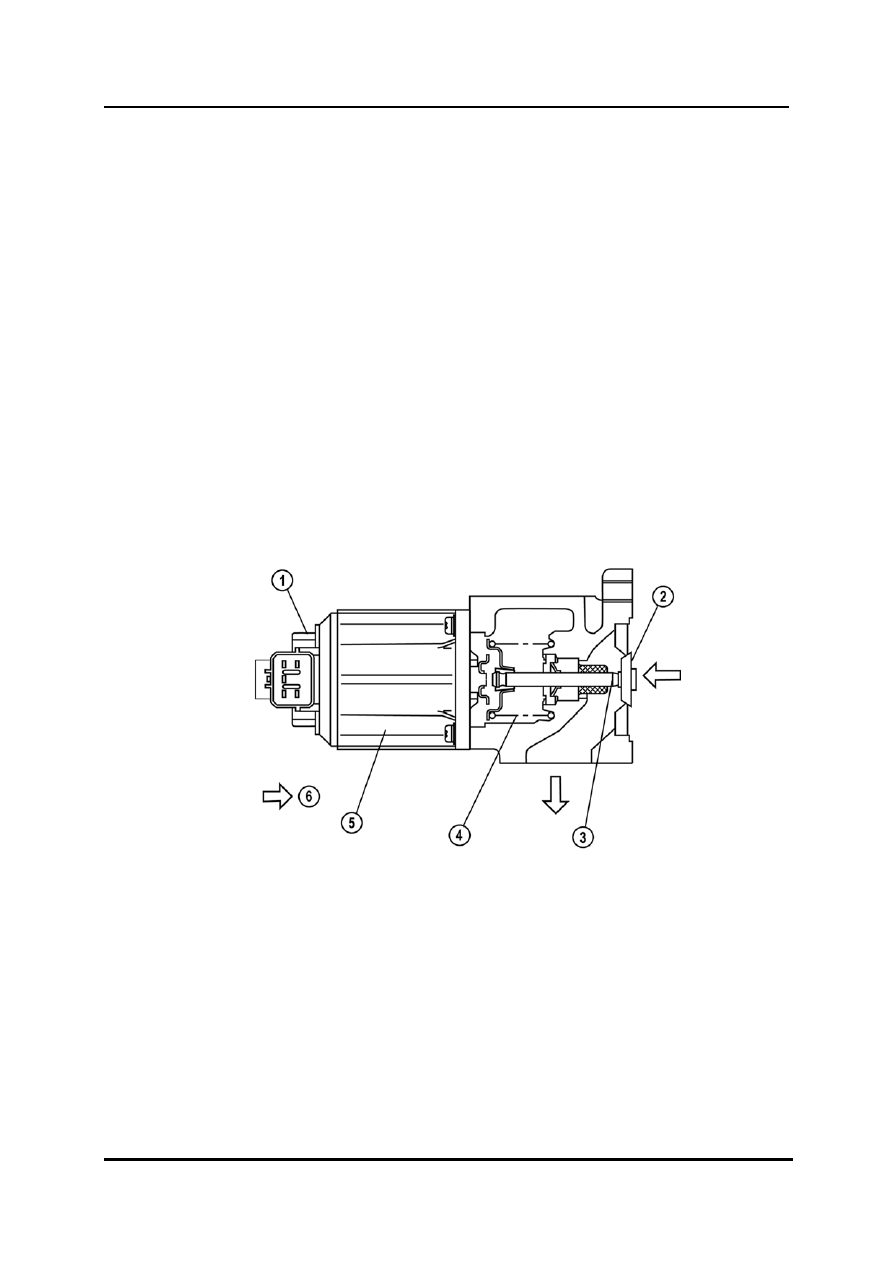

M5_01032


1

Датчик положение клапана EGR

4

Возвратная пружина

2

Клапан 5

Двигатель постоянного тока

3

Толкатель 6

Поток отработавших газов



01-54

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Система выброса

•

Положением клапана EGR управляет PCM, который включает двигатель
постоянного тока посредством сигнала рабочего цикла.

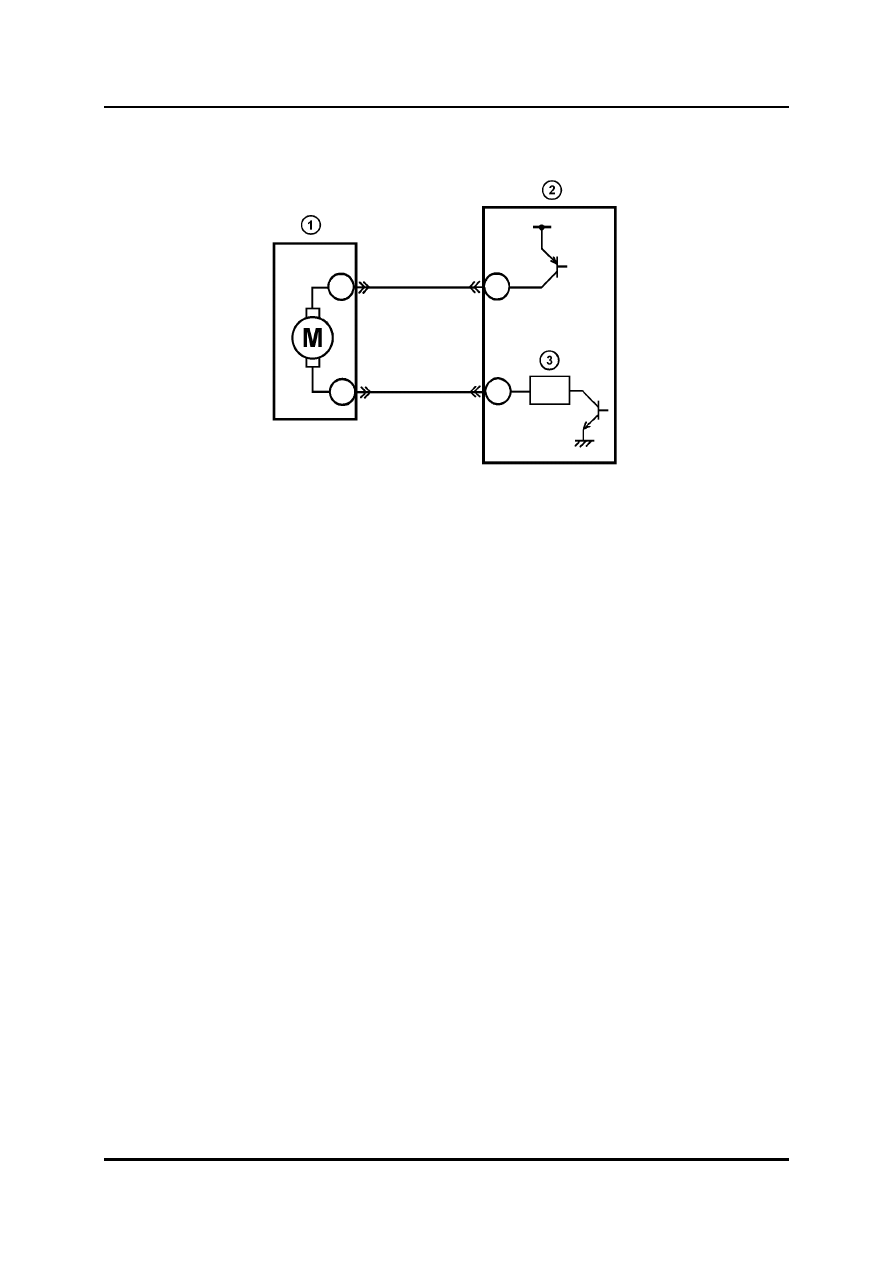

M5_01033



1

Двигатель постоянного тока 3

Схема обнаружения тока

2 PCM






•

При низких оборотах двигателя PCM задаёт двигателю DC длительный рабочий
цикл, так что клапан EGR открывается и отработавшие газы подвергаются
рециркуляции.

•

При высоких оборотах двигателя PCM задаёт двигателю DC короткий рабочий
цикл, так что клапан EGR закрывается и никакие отработавшие газы не
подвергаются рециркуляции.

•

Чтобы удалить какие бы то ни было сажистые отложения с седла клапана EGR,
каждый раз при выключении двигателя включается режим чистки. Поэтому PCM
приводит в действие клапан EGR таким образом, что он совершает движение от
полностью открытого до полностью закрытого положения несколько раз. Этот
процесс занимает примерно 10 сек.

•

PCM управляет двигателем DC с помощью сигнала рабочего цикла 0В/12В.



ПРИМ: Если система EGR отказывает, клапан EGR остаётся в закрытом положении, в

котором отработавшие газы не подвергаются рециркуляции.




Обучение обслуживанию Mazda5

01-55

Система выброса

Двигатель 2.0 MZR-CD

•

Датчик EGRVP (EGR Valve Position = положение клапана EGR) встроен в двигатель
DC и определяет его положение ползунком потенциометра. Если клапан EGR
открыт, сопротивление потенциометра возрастает. Датчик подаёт в PCM
аналоговый сигнал напряжения от 0 до 5 В.



ПРИМ: После замены клапана EGR его адаптационные значения должны быть заново

установлены в PCM, а датчик EGRVP должен быть установлен в исходное
состояние (обратитесь к разделу «Система управления, обслуживание и
ремонт).

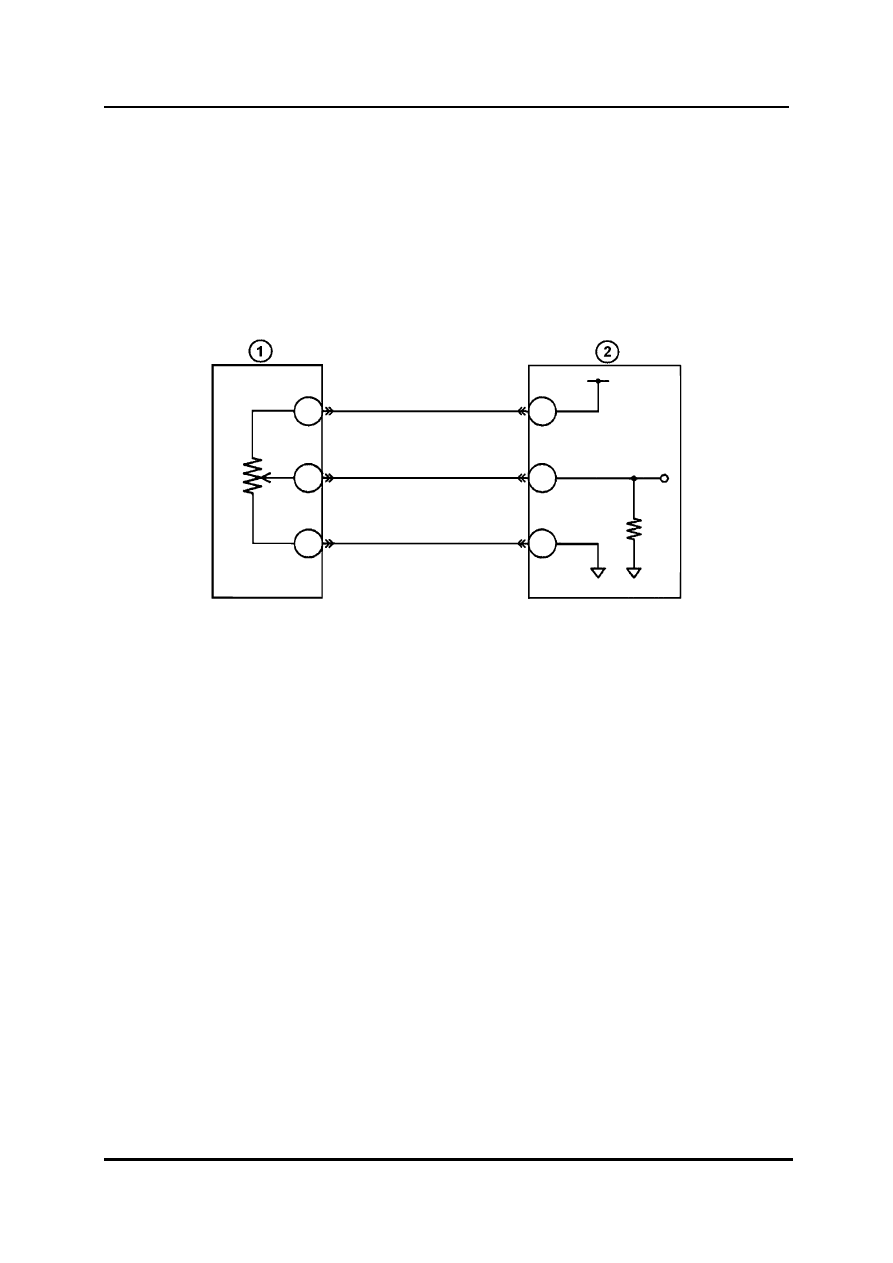

M5_01034



1

Датчик EGRVP

2

PCM
