Mazda 5. Руководство - часть 13

Двигатель 2.0 MZR-CD

Механическая система

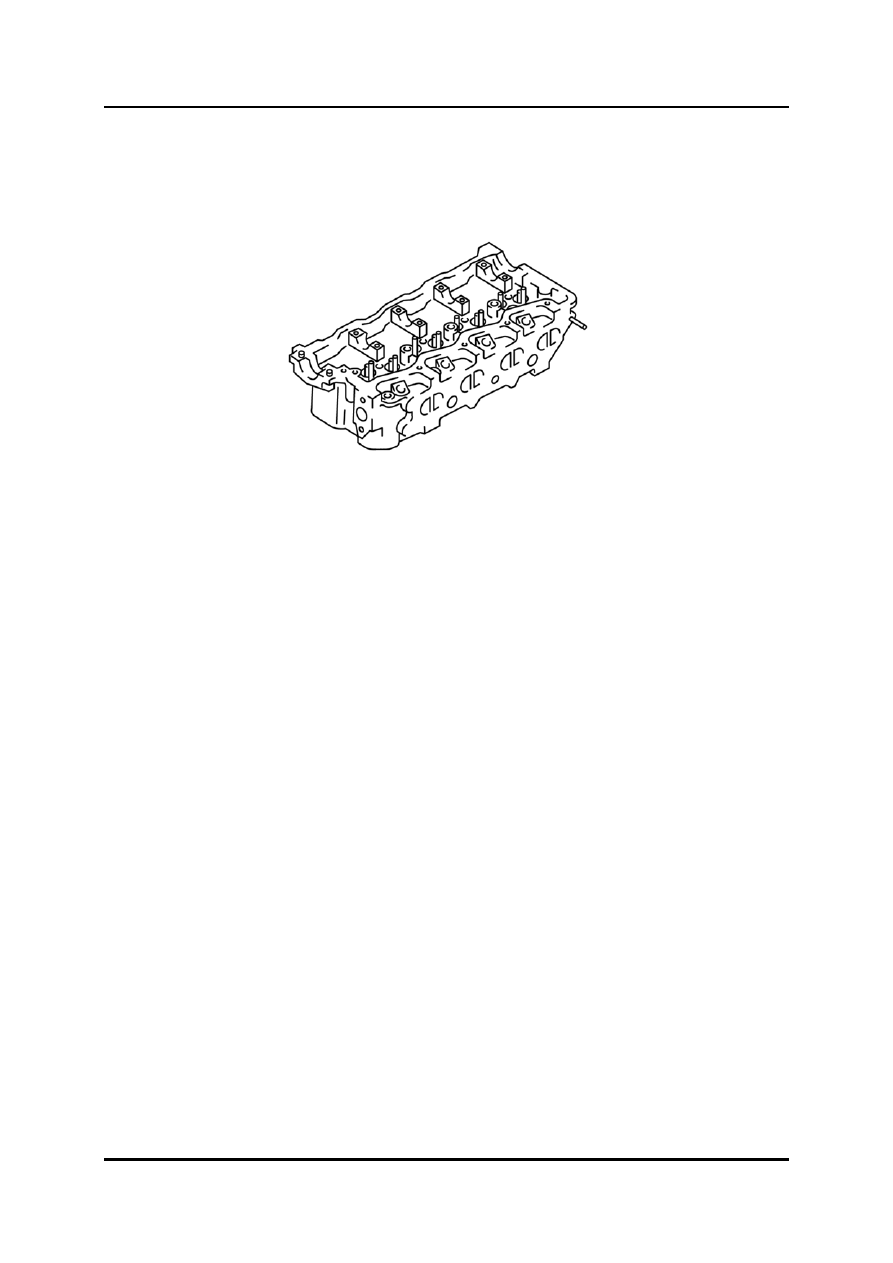

Головка блока цилиндров

•

Применена головка блока цилиндров со встроенными перепускными магистралями
форсунок.





M5_01021






Обучение обслуживанию Mazda5

01-33

Система смазки

Двигатель 2.0 MZR-CD

Система смазки

Общие характеристики

•

Система смазки автомобилей с двигателем 2.0 MZR-CD имеет следующие
характеристики:

–

Применено моторное масло с пониженным золообразованием.

–

Применён масляный щуп с дополнительной отметкой «Х».

–

Применены масляный радиатор и масляный фильтр, расположенные в задней
части двигателя.



Технические характеристики

Техническая характеристика

С подачей под давлением

(лПа {кгс/см2, фунт./

дюйм}  [об/мин])

147 {1.5, 21} мин [1,000]
343 {3.5, 50} мин [3,000]

Трохоидно-шестеренчатый

Давление открытия
предохранительного
клапана
(эталонное значение)

(кПа {кгс/см2,

фунтов/дюйм}

580-700 {5.9-7.1, 84.1-101.5} [3,000]

Масл.
радиат.

С водяным охлаждением

Полнопоточн., с бумажн.

фильтр. эл-том

Давление перепуска

(кПа {кгс/см2, фу нт/дюйм}

78-118 {0,8-1,2, 11,3-17,1}

Полный (сухой двигатель)

(Л {ам.кв арта,брит.кв арта)

5,5 {5,8, 4,8}

Замена масла

(Л {ам.кв арта,брит.кв арта)

4,9 {5,2, 4,3}

Замена масла и масл. фильтра

(Л {ам.кв арта,брит.кв арта)

5,1 {5,4, 4,5}

Давление масла (эталонное значение)
[температура масла: 100 °C {212 °F}]

Тип

Пункт

Объём

масла

(прибл.

колич.)

Масл.
фильтр

Тип

Тип

Тип

Масляный

насос



M5_01T009


Моторное масло

Пункт

Техническая характеристика

Марка

ACEA C1 или JASO DL-1

Вязкость

SAE 5W-30

Рекомендуемое масло

Например, оригинальное масло Mazda Dexelia





M5_01T010




01-34

Обучение обслуживанию Mazda5

Двигатель 2.0 MZR-CD

Система смазки

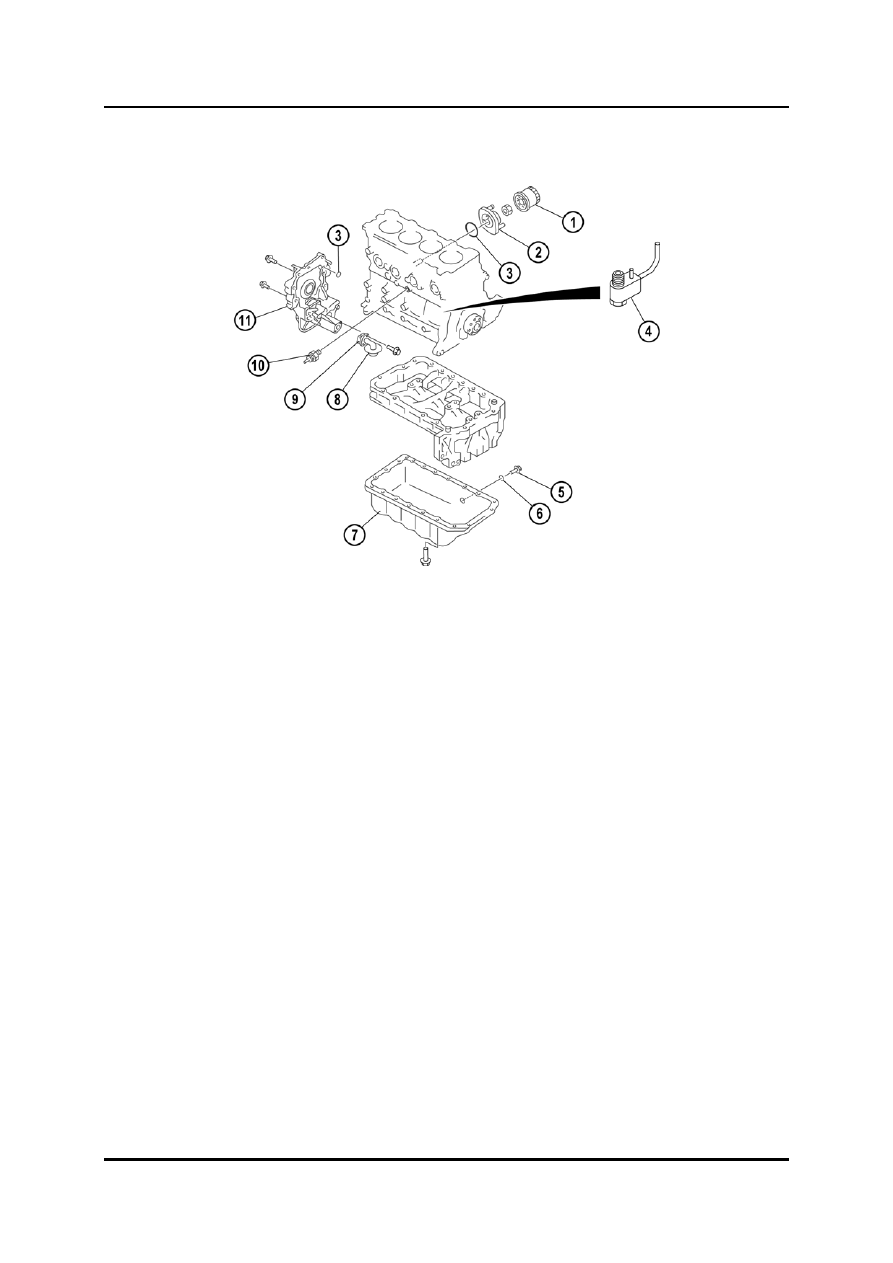

Расположение деталей





M5_01022


1

Масляный фильтр 7

Поддон картера

2

Масляный радиатор 8

Масляный фильтр грубой очистки

3

Кольцо круглого сечения 9

Прокладка

4

Масляный клапан форсуночного типа 10

Датчик давления масла

5

Пробка отверстия для слива масла 11

Масляный насос

6

Шайба










Обучение обслуживанию Mazda5

01-35

Система смазки

Двигатель 2.0 MZR-CD

Моторное масло

•

Чтобы ограничить количество золы, накапливаемой в сажевом фильтре дизеля,
требуется моторное масло с пониженным образованием золы. Это масло должно
отвечать требованиям спецификации ACEA C1 (эквивалентной японской
спецификации JASO DL-1) и называется маслом с низким содержанием SAPS
(Sulphate Ash, Phosphor, Sulphur = сульфатная зола, фосфор, сера), поскольку оно
содержит пониженную пропорцию этих компонентов.



ПРИМ: Использование моторного масла с более высоким уровнем образования золы

категорически запрещено, поскольку то может привести к засорению DPF.
Кроме того, полезный объём фильтра значительно уменьшается за счёт
количества осевшей в DPF золы. В результате, интервалы регенерации
укорачиваются, таким образом увеличивая расход топлива и, следовательно,
разжижение масла.





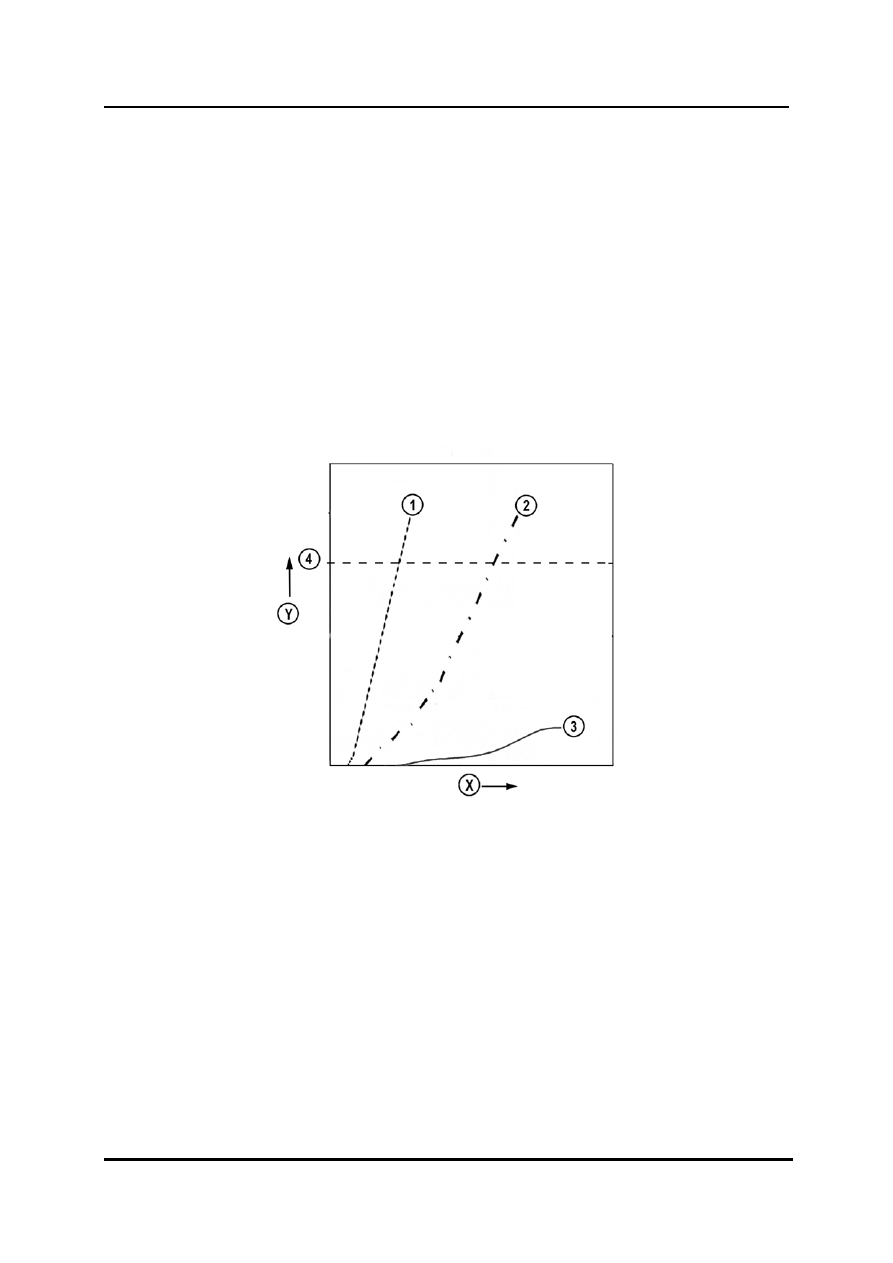

M5_01058


X

Срок службы DPF

Y

Количество золы в DPF

1

Стандартное моторное масло
(ACEA A3/B3/B4)

3

Масло с пониженным содержанием SAPS
для автомобиля Mazda (ACEA C1)

2

Типовое масло с пониженным
содержанием SAPS (ACEA C2/C3)

4

Засорённый золой DPF




01-36

Обучение обслуживанию Mazda5
