Двигатели L8/LF  Система выброса отработавших газов

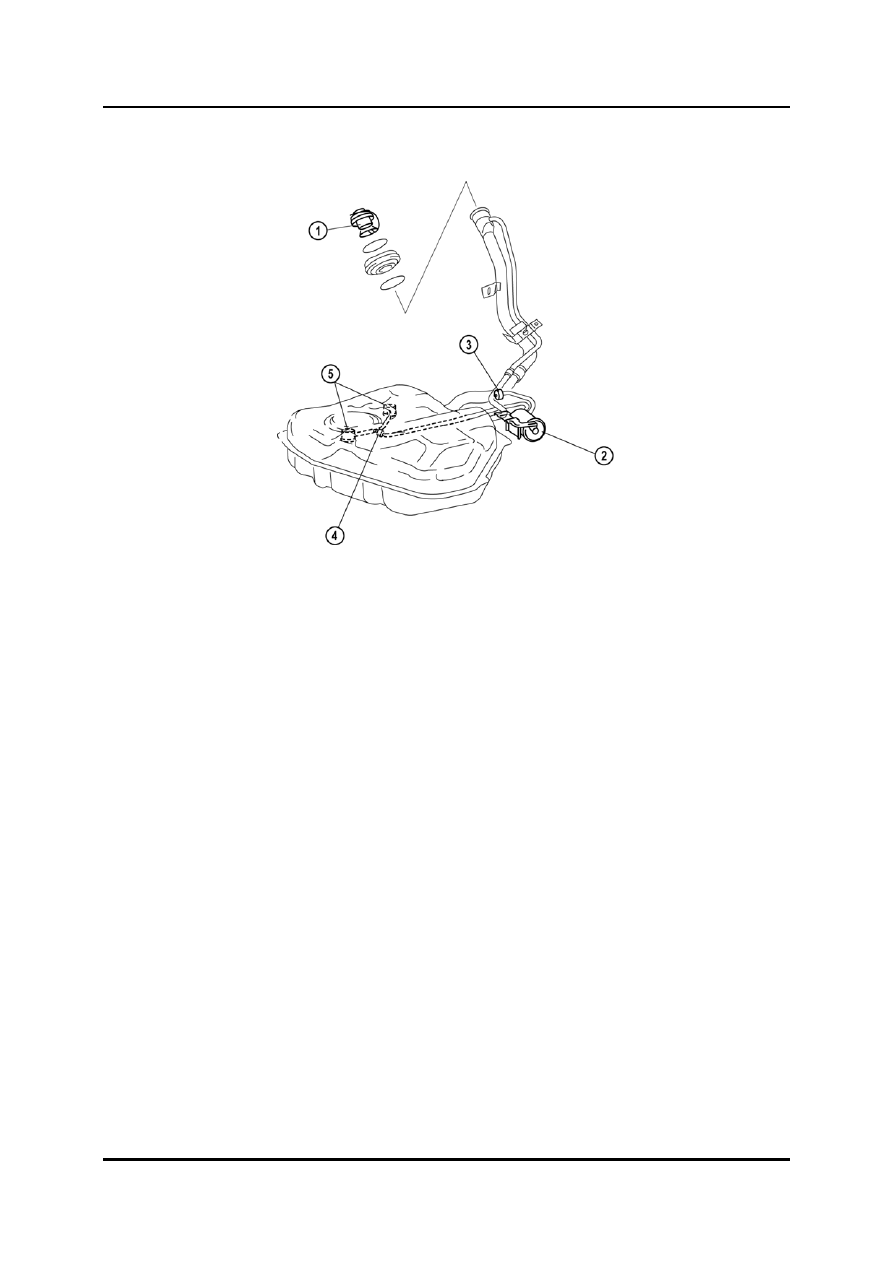

Топливный бак





M5_01068



1

Крышка заливной горловины

4

Запорный клапан (двухходовой)



топливного бака 5

Клапан предотвращения утечек при

2

Угольный фильтр



опрокидывании топливного бака

3

Испарительная камера








Обучение обслуживанию Mazda5

01-21



Система зажигания

Двигатели L8/LF

Система зарядки

Общие характеристики

•

Система зарядки в автомобиле Mazda5 по существу такая же, как в современной
модели Mazda3 (BK) с двигателем LF. Она имеет следующие особенности:

–

Используется нерегулируемый генератор со встроенным транзистором
большой мощности.

–

Аккумуляторная батарея снабжена каналом охлаждения.

Технические характеристики



Технические характеристики

Пункт

Напряжение

(В)

12

Тип и ёмкость
(5-часовая норма)

(A·час)

50D20L (40), 75D26L (52),

Вых. мощность

(В-A)

12-90

Управляется PCM

Генератор

Аккуму-

ляторная

батарея

Регулир. напряжение
Функция самодиагностики



M5_01T020

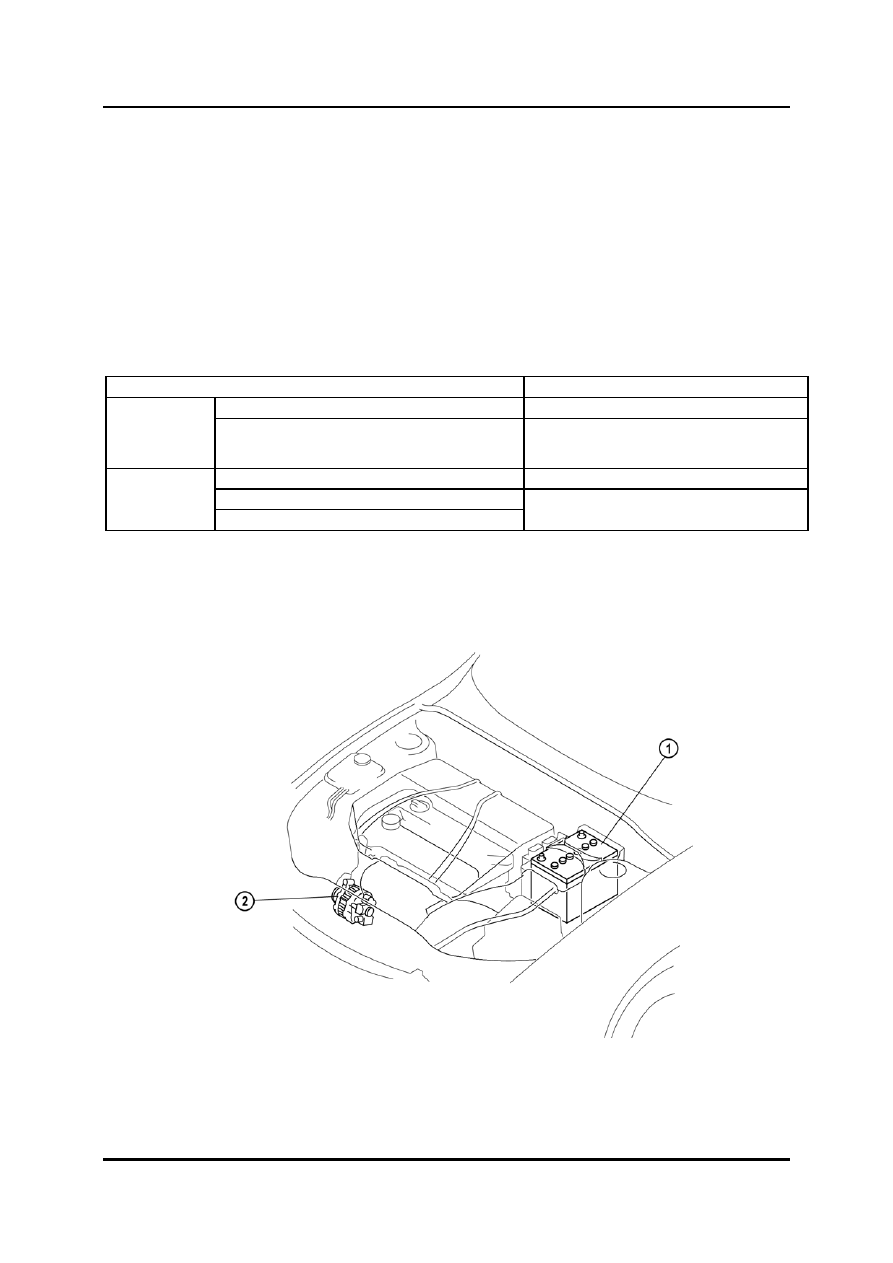

Расположение деталей





M5_01069



1

Аккумуляторная батарея

2

Генератор



01-22

Обучение обслуживанию Mazda5

Двигатели L8/LF

Система зажигания

Система зажигания

Общие характеристики

•

Принята система зажигания с независимым управлением зажиганием и прямыми
катушками зажигания.

•

Используются свечи зажигания из иридиевого сплава.



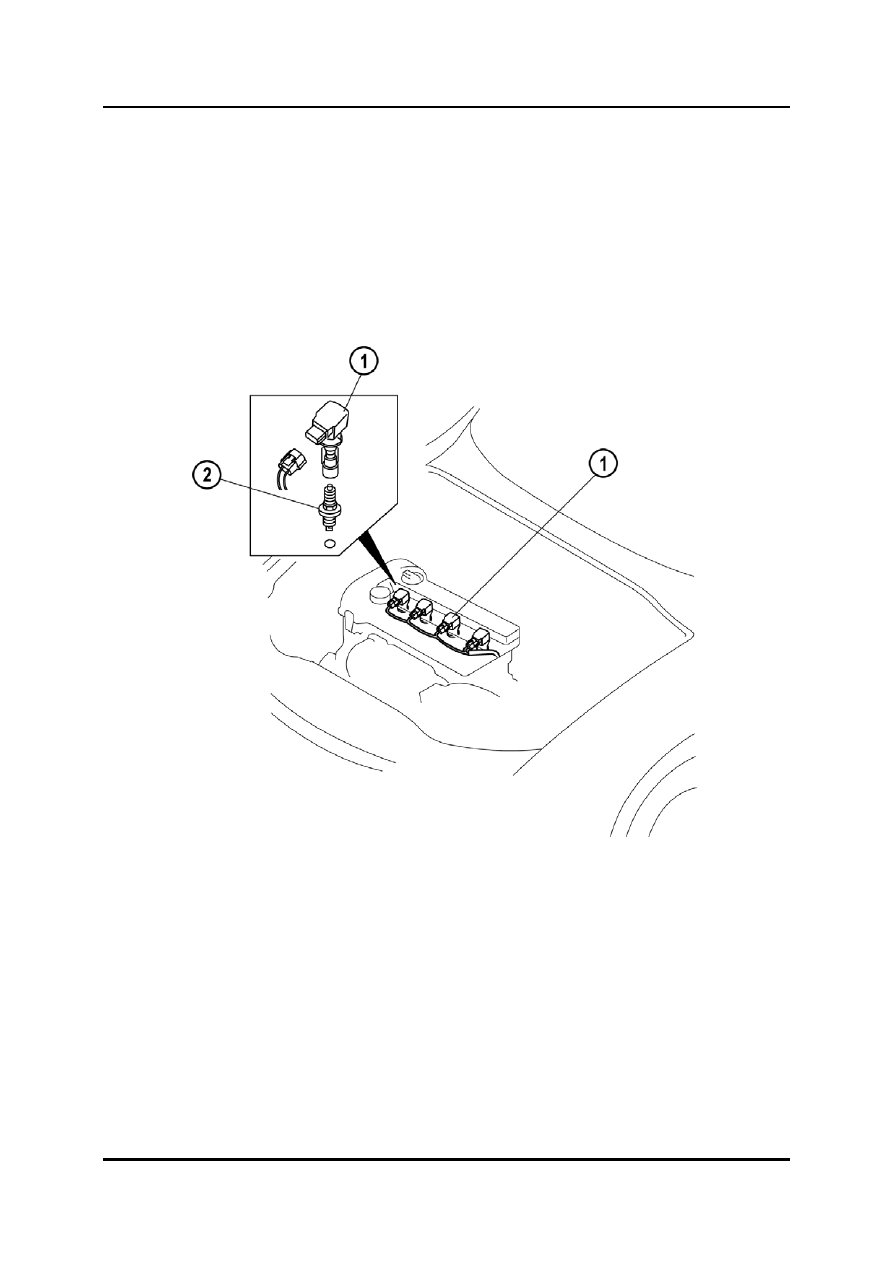

Расположение деталей



M5_01013



1

Катушка зажигания 2

Свеча зажигания




Обучение обслуживанию Mazda5

01-23



Система зажигания

Двигатели L8/LF

Катушка зажигания

•

Применены катушки зажигания, установленные непосредственно в каждую свечу
зажигания.

•

Прямая катушка зажигания состоит из катушки зажигания со встроенным мощным
транзистором, разъёма катушки зажигания, и резинового кожуха.

•

Конструкция катушек зажигания существу такая же, как в современной модели
Mazda3 (BK) с двигателем ZJ/Z6.



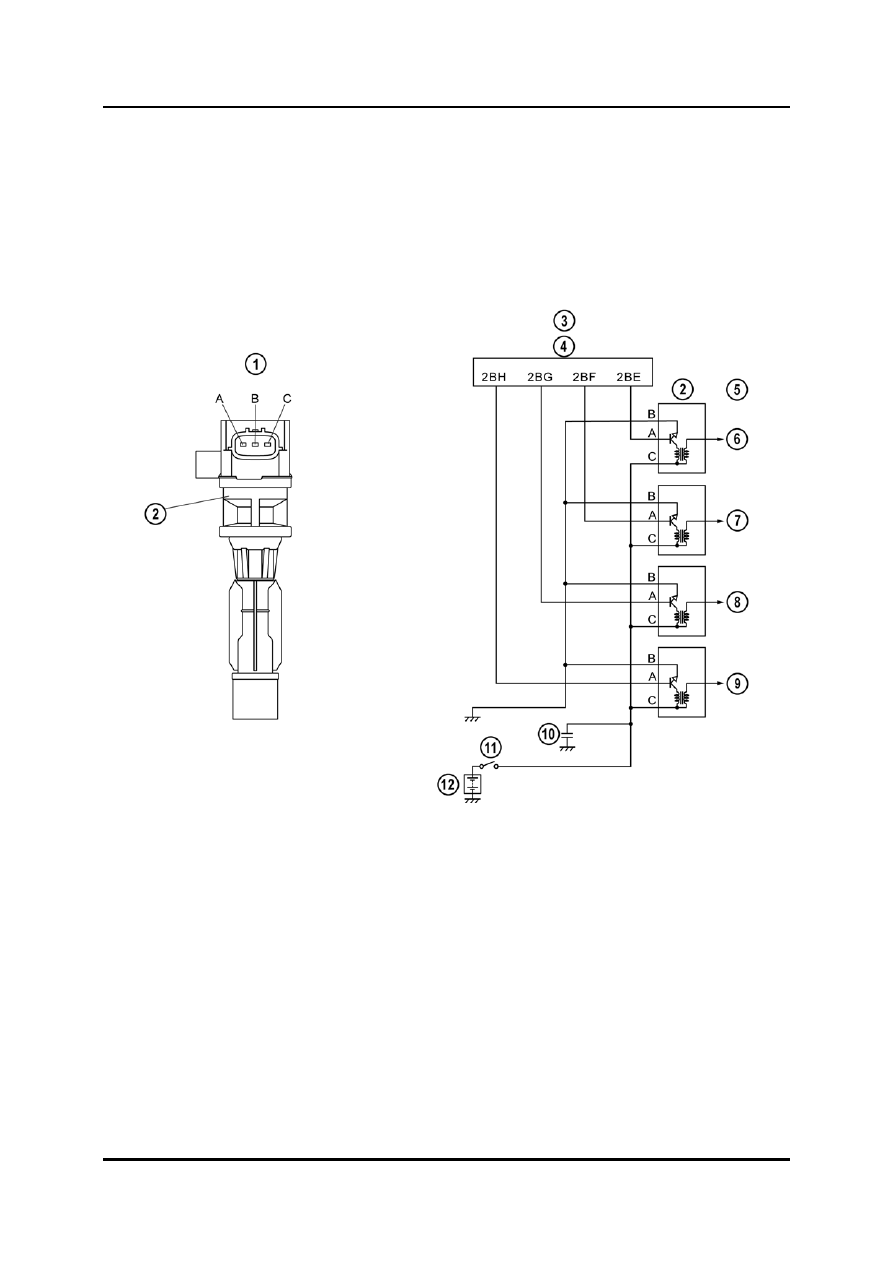

M5_01014



1

Внешний вид катушки зажигания 7

№ 2

2

Катушка зажигания 8

№ 3

3

Электрическая схема электрической

9

№ 4



системы катушки зажигания 10

Конденсатор

4 PCM

11 Выключатель зажигания

5

Номер цилиндра 12

Аккумуляторная батарея

6

№ 1








01-24
