Ежедневный контрольный осмотр автомобиля,
выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-58

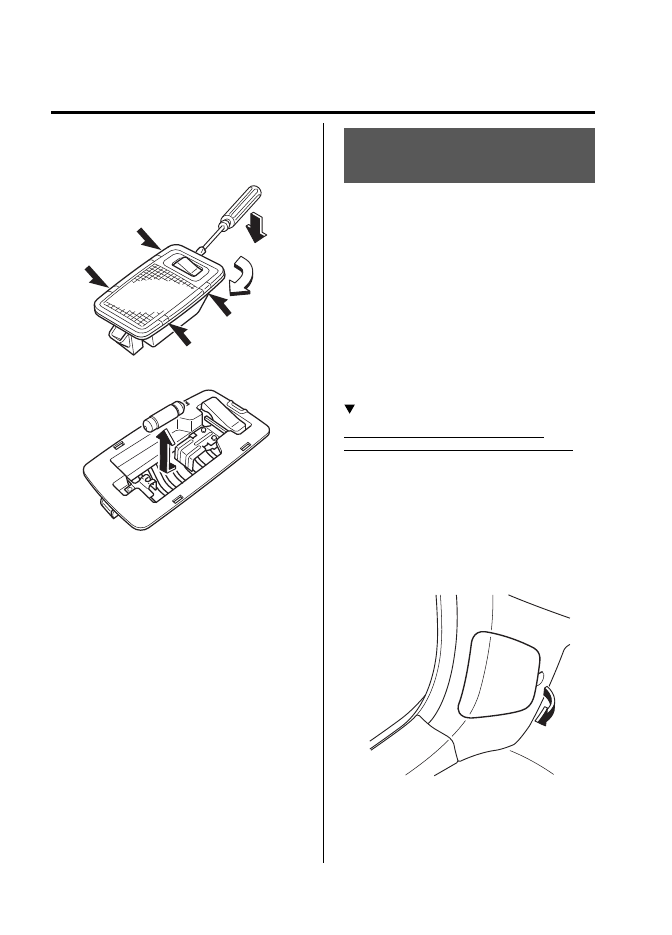

3.  Вставьте конец плоской отвертки в образовав-

шийся зазор сбоку между рассеивателем и кор-
пусом рассеивателя и сдвиньте отвертку, чтобы
снять рассеиватель.

4.  Потяните и выньте лампу из держателя.

5.  Установите новую лампу и выполните описан-

ные выше операции в обратной последователь-
ности.

Электрические

предохранители

Электрическое оборудование вашего автомобиля
защищено плавкими предохранителями.

При отказе какого-либо прибора освещения,
дополнительного оборудования или, если не рабо-
тают кнопки управления, проверьте исправность
предохранителя соответствующей электрической
цепи. Если предохранитель перегорел, внутренний
проводник предохранителя будет расплавлен.

Если после замены новый аналогичный предохра-
нитель снова перегорает, то не следует включать
соответствующее электрическое оборудование авто-
мобиля. Незамедлительно обратитесь на сервисную
станцию официального дилера Mazda для поиска и
устранения неисправности.

 Замена электрических предохранителей

Замена электрических предохранителей
во внутреннем блоке (расположен снизу слева)

При отказе электрического оборудования, пре-
жде всего, проверьте исправность электрических
предохранителей во внутреннем блоке, который
расположен снизу слева около проема водительской
двери.

1.  Установите выключатель пуска двигателя в

состояние OFF (Выключено) и выключите все
бортовые потребители электроэнергии.

2.  Откройте крышку блока предохранителей.

Ежедневный контрольный осмотр автомобиля,

выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-59

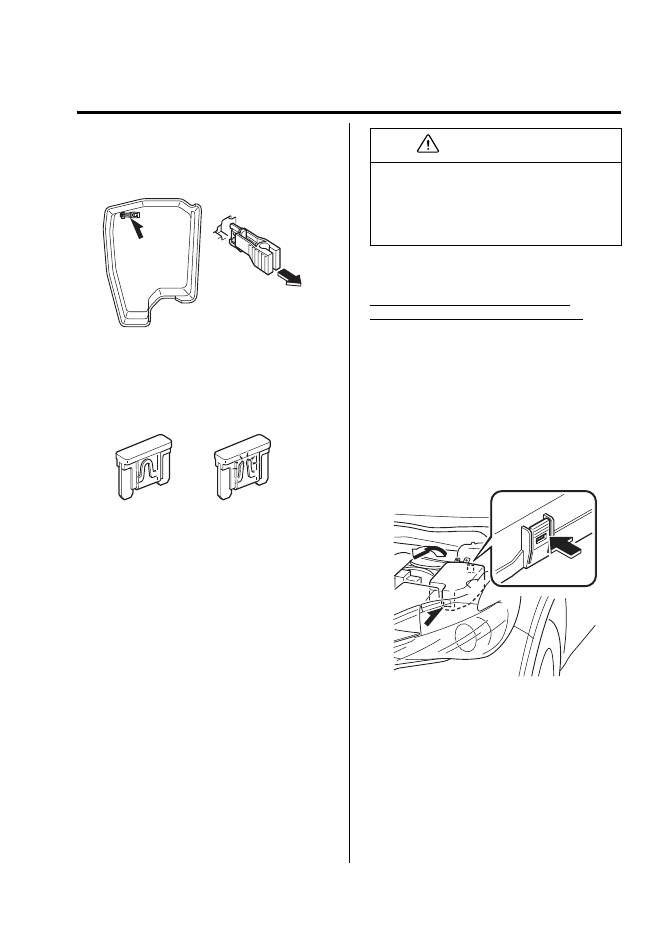

3.   Выньте предохранитель из гнезда с помощью

специальных щипцов, которые расположены в
блоке предохранителей в моторном отсеке.

4.   Проверьте состояние предохранителя. Если

предохранитель перегорел, замените его новым.

Исправный

предохранитель

Перегоревший

предохранитель

5.   Вставьте в гнездо новый предохранитель,

рассчитанный точно на такую же величину
номинального электрического тока. Убедитесь
в том, что предохранитель надежно зафикси-
рован в гнезде панели. Если предохранитель не
фиксируется в гнезде, обратитесь к специалисту.
Для этого обратитесь на сервисную станцию
официального дилера Mazda.
Если запасной предохранитель требуемого
номинала отсутствует, то в качестве временной
меры можно взять рассчитанный на такое же
значение номинального тока предохранитель,
защищающий электрический прибор, который
существенно не влияет на функционирование
автомобиля (например, предохранитель из
гнезда AUDIO (Аудиосистема) или OUTLET
(Электрическая розетка)).

 ВНИМАНИЕ

При замене перегоревших предохранителей
всегда используйте только оригинальные предо-
хранители Mazda такого же номинала или их
аналоги. В противном случае вы можете вывести
из строя систему электрического оборудования
автомобиля.

6.   Установите на место крышку и убедитесь в на-

дежности ее фиксации.

Замена электрических предохранителей
в блоке, расположенном в моторном отсеке

Если не работают передние фары или другое
электрооборудование, а предохранители, располо-
женные во внутреннем блоке (в салоне автомобиля),
исправны, проверьте предохранители в подкапот-
ном блоке. Если предохранитель перегорел, то его
необходимо заменить новым. Выполните следую-
щие операции.

1.  Установите выключатель пуска двигателя в

состояние OFF (Выключено) и выключите все
бортовые потребители электроэнергии.

2.  Снимите крышку блока предохранителей.

Ежедневный контрольный осмотр автомобиля,
выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-60

3.   При перегорании любого предохранителя (кро-

ме главного предохранителя MAIN) необходимо
заменить его новым, рассчитанным точно на
такую же величину номинального тока.

Исправный

предохранитель

Перегоревший

предохранитель



ОПАСНОСТЬ

Запрещается заменять главный предохранитель
самостоятельно. Для замены этих предохраните-
лей обратитесь на сервисную станцию официально-
го дилера Mazda.
Самостоятельная замена главного предохранителя
представляет опасность, поскольку он защищает
электрическую цепь с высокой токовой нагруз-
кой. Неправильная замена чревата поражением
электрическим током или коротким замыканием и
пожаром на автомобиле.

4.   Установите на место крышку и убедитесь в на-

дежности ее фиксации.

Ежедневный контрольный осмотр автомобиля,

выполняемый владельцем

Техническое обслуживание и уход за автомобилем

6-61

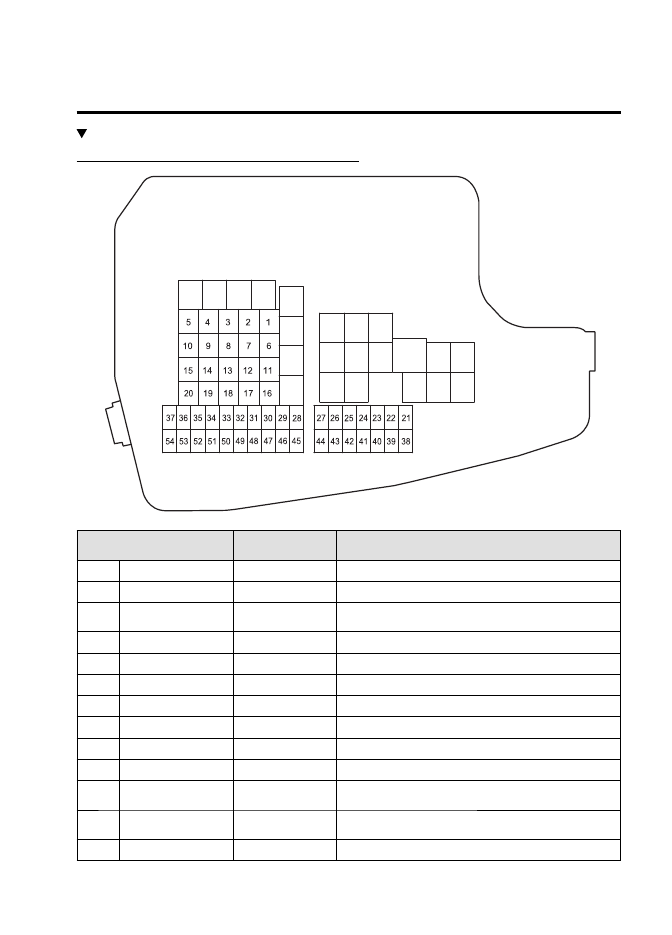

  Расположение и назначение электрических предохранителей

Подкапотный блок предохранителей (в моторном отсеке)

ОБОЗНАЧЕНИЕ

ПРЕДОХРАНИТЕЛЕЙ

НОМИНАЛЬНЫЙ

ТОК, А

ЗАЩИЩАЕМЫЙ ПОТРЕБИТЕЛЬ

ЭЛЕКТРОЭНЕРГИИ

1

CABIN.+B

50 A

Защита различных электрических цепей

2

IG2

30 A

Защита различных электрических цепей

3

INJECTOR

ENG. SUB

30 A

Система управления двигателем*

4

SCR1 EVVT

20 A

Система управления двигателем*

5

P.WINDOW1

30 A

Электрические стеклоподъемники*

6

R. HEATER

20 A

—

7

ADD FAN DE

40 A

Вентилятор охлаждения двигателя*

8

WIPER.DEI

20 A

Электрический обогреватель ветрового стекла*

9

DEFOG

40 A

Обогреватель заднего стекла

10

DCDC DE

40 А

Защита различных электрических цепей*

11

EPB R

20 A

Выключатель стояночного тормоза с электроприводом
(EPB) (правое колесо)

12

EPB L

20 A

Выключатель стояночного тормоза с электроприводом
(EPB) (левое колесо)

13

AUDIO DCDC REG

30 A

Аудиосистема*

* Для некоторых вариантов исполнения автомобиля.
