Камера заднего вида

4-259

Вождение автомобиля

ПРИМЕЧАНИЕ

Поскольку, как указано ниже, изображение на дисплее может отличаться от фактической ситуации, необходи-
мо в обязательном порядке визуально контролировать обстановку позади автомобиля и вокруг него.



•

Несмотря на то, что на дисплее с изображением парковочного места дистанционные линии могут быть
параллельны задней границе парковочного места (как на приведенном ниже изображении), в реальной
обстановке это может быть не так.



•

При заезде на парковочное место, которое имеет линию разметки только с одной стороны, на дисплее эта
линия может быть параллельна габаритной линии автомобиля. Однако в реальности автомобиль может рас-
полагаться не параллельно линии разметки.



Проверьте безопасность окружения

Камера заднего вида

4-260

Вождение автомобиля

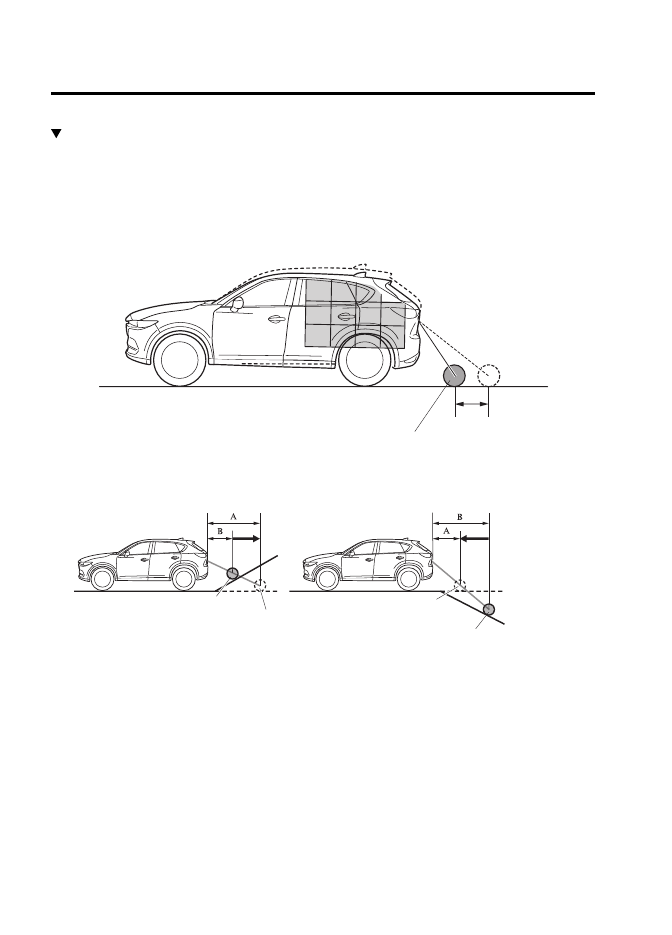

  Отличие изображения на дисплее и реальной обстановки сзади автомобиля

Существуют определенные различия между изображением на дисплее от камеры заднего вида и реальной
обстановкой сзади автомобиля. Подобные искажения расстояний до препятствий могут привести к дорожно-
транспортному происшествию. Ознакомьтесь с приведенными ниже примерами ситуаций, когда расстояния до
объектов на дисплее будут отличаться от реальных расстояний между наблюдаемыми объектами и автомобилем.

Автомобиль имеет продольный наклон кузова назад из-за действия нагрузки (пассажиры и багаж).

Из-за продольного наклона кузова назад расстояние до наблюдаемого на дисплее объекта кажется больше, чем
оно есть в реальности.

Объект

Искажение
расстояния

При наличии сзади автомобиля значительного уклона с переломом продольного профиля дороги

Объекты, расположенные на крутом подъеме за автомобилем, кажутся на дисплее дальше, чем есть на самом деле.
Объекты, расположенные на крутом спуске за автомобилем, кажутся на дисплее ближе, чем в действительности.

На дисплее объект
кажется дальше, чем
в действительности

На дисплее объект
кажется ближе, чем
в действительности

Реальное положение объекта

Кажущееся положение
объекта на дисплее

Кажущееся положение
объекта на дисплее

Реальное положение объекта

A: Расстояние между автомобилем и объектом на дисплее
B: Реальное расстояние между автомобилем и объектом

Камера заднего вида

4-261

Вождение автомобиля

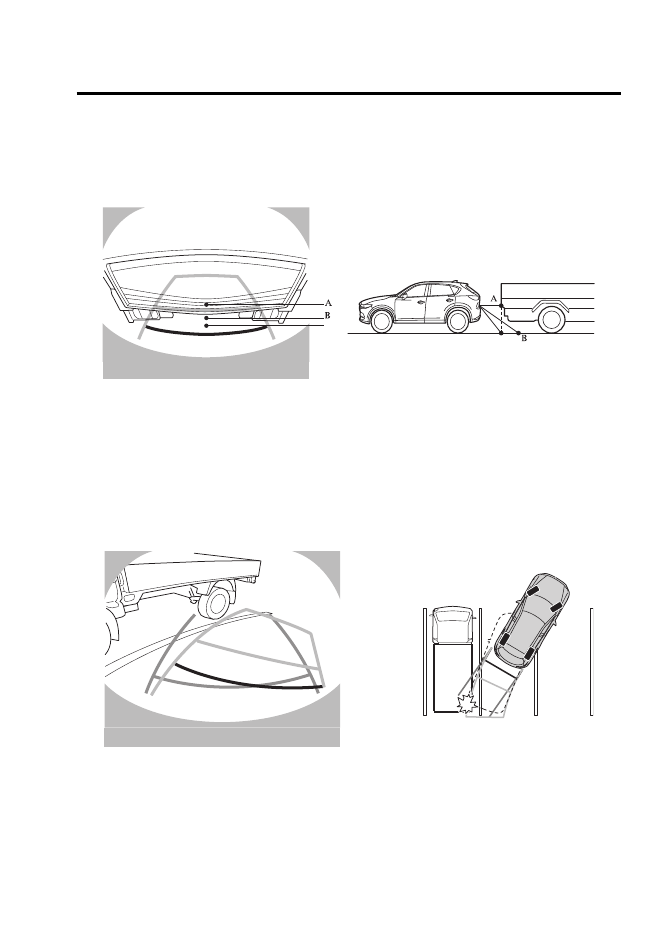

Трехмерный объект, расположенный позади автомобиля

Поскольку отображаемые на дисплее дистанционные линии указывают расстояния до точек на опорной поверх-
ности, то расстояние до объемного трехмерного объекта, наблюдаемого на дисплее, будет отличаться от реального
расстояния.

                       (Изображение на дисплее)



(Реальная обстановка сзади автомобиля)

Реальные расстояния: B>C=A

Проверьте безопасность окружения

C

C



Расстояния на дисплее: A>B>C

(Дисплей, отображающий линии прогнозируемой траектории)

Движение задним ходом рядом с трехмерным объектом

При движении задним ходом рядом с объектом, имеющим выступающие части, автомобиль может задеть их, даже
если линии расчетной траектории движения автомобиля проходят на безопасном удалении от объекта. Положе-
ние объекта, показанное на дисплее, может отличаться от фактического положения, поскольку линии расчет-
ной траектории движения автомобиля отображаются для горизонтальной плоскости дорожного полотна. При
движении задним ходом рядом с объектом, имеющим выступающие части, вы должны визуально контролировать
обстановку вокруг автомобиля.

                             (Изображение на дисплее)                                     (Реальная обстановка сзади автомобиля)



Проверьте безопасность окружения

Камера заднего вида

4-262

Вождение автомобиля

  Настройка качества изображения



ОПАСНОСТЬ

Настраивать качество изображения, передаваемого камерой заднего вида, можно только на полностью непод-
вижном автомобиле.
Запрещается настраивать качество изображения, передаваемого камерой заднего вида, на ходу автомобиля.
Настройка таких параметров изображения, как яркость, контраст, цвет и насыщенность, на ходу автомобиля
представляет опасность. Это может отвлечь водителя от управления автомобилем и привести к дорожно-
транспортному происшествию.

Настройка качества изображения возможна, только когда рычаг переключения передач (автомобили с механи-
ческой коробкой передач) или рычаг селектора (автомобили с автоматической коробкой передач) находится в
положении заднего хода (R).
Предусмотрена возможность настройки четырех параметров изображения: яркость, контраст, насыщенность и
цвет. В ходе настройки следите за безопасностью обстановки вокруг автомобиля.

1.  Выберите на дисплее символ

, чтобы отобразить соответствующие вкладки.

2.  Откройте необходимую вкладку.
3.  Отрегулируйте яркость, контраст, цвет и насыщенность. При необходимости отмены настройки нажмите

кнопку Reset (Сброс).

4.  Выберите на экране символ

, чтобы скрыть вкладки.
