Иллюстрированный указатель

Общий вид салона, общий вид автомобиля, местонахождение конструктивных
элементов автомобиля.

Панель приборов и общий вид салона (автомобили с левым расположением
органов управления) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1-2

Оборудование салона (вид А) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Оборудование салона (вид В) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Оборудование салона (вид С) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Оборудование салона (вид D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Оборудование салона (вид Е) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Панель приборов и общий вид салона (автомобили с правым расположением
органов управления) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1-7

Оборудование салона (вид А) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Оборудование салона (вид В) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Оборудование салона (вид С) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Оборудование салона (вид D) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Оборудование салона (вид Е) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

Общий вид автомобиля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1-12

Вид спереди . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

Вид сзади  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

1-1

Иллюстрированный указатель

1-2

Панель приборов и общий вид салона
(автомобили с левым расположением органов управления)

Наличие и расположение оборудования зависит от варианта исполнения автомобиля

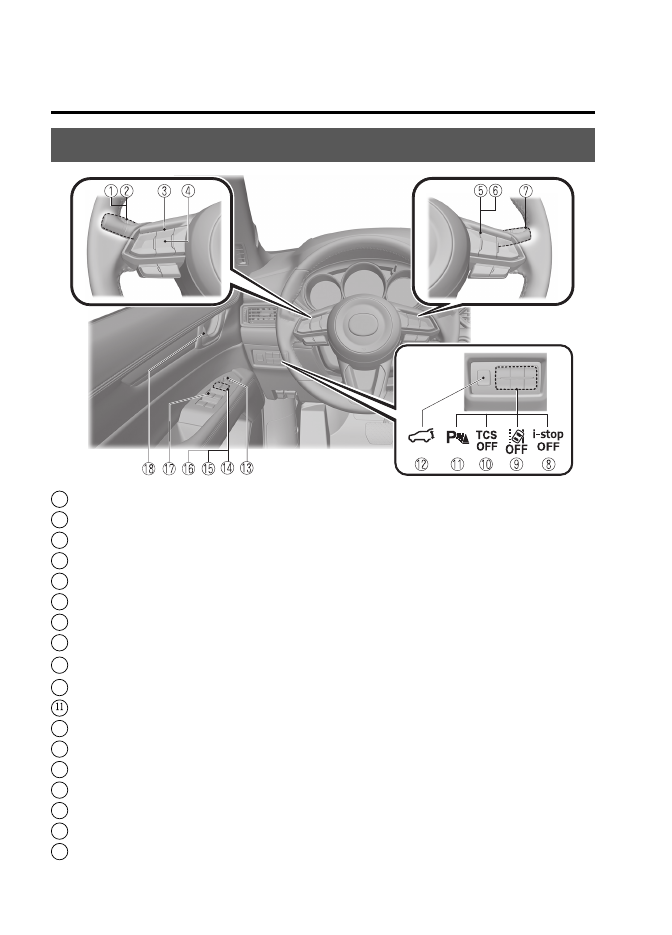

Оборудование салона (вид А)

 1

Центральный выключатель освещения .....................................................................................................стр. 4-70

 2

Рычаг управления указателями поворота и сигналом смены полосы движения .....................................стр. 4-79

 3

Органы управления аудиосистемой, расположенные на рулевом колесе ................................................стр. 5-16

 4

Переключатель INFO .........................................................................................................................стр. 4-31, 4-34

 5

Кнопки системы круиз-контроля Mazda Radar (MRCC)  ............................................................ стр. 4-156, 4-171

 6

Кнопки системы круиз-контроля ............................................................................................................ стр. 4-236

 7

Рычаг управления стеклоочистителями и омывателями ...........................................................................стр. 4-80

 8

Выключатель системы i-stop .......................................................................................................................стр. 4-19

 9

Выключатель системы помощи следованию по полосе (LAS) и предупреждения
о смене полосы движения (LDWS) ........................................................................................................... стр. 4-192

10

Выключатель противобуксовочной системы (TCS OFF) ........................................................................ стр. 4-103



Выключатель системы сигнализации при парковке ............................................................................... стр. 4-266

12

Кнопка электропривода задней подъемной двери ....................................................................................стр. 3-24

13

Переключатель и регулятор наружных зеркал заднего вида .....................................................................стр. 3-41

14

Выключатель блокировки электрических стеклоподъемников ................................................................стр. 3-51

15

Выключатель электропривода складывания зеркал ..................................................................................стр. 3-41

16

Клавиша управления центральным электрическим замком .....................................................................стр. 3-15

17

Выключатели электрических стеклоподъемников ....................................................................................стр. 3-46

18

Переключатель блокировки замка .............................................................................................................стр. 3-20

1-3

Панель приборов и общий вид салона

(автомобили с левым расположением органов управления)

Иллюстрированный указатель

Наличие и расположение оборудования зависит от варианта исполнения автомобиля

 1

Активный водительский дисплей ...............................................................................................................стр. 4-44

 2

Комбинация приборов ................................................................................................................................стр. 4-24

 3

Регулятор подсветки панели приборов ......................................................................................................стр. 4-28

 4

Выключатели электрических обогревателей сидений  ................................................................................стр. 2-7

 5

Выключатель обогревателя рулевого колеса ..............................................................................................стр. 3-40

 6

Выключатель аварийной световой сигнализации .....................................................................................стр. 4-88

 7

Аудиосистема  .....................................................................................................................................стр. 5-22, 5-77

 8

CD-проигрыватель  ............................................................................................................................стр. 5-30, 5-90

 9

DVD-проигрыватель ...................................................................................................................................стр. 5-94

10

Перчаточный ящик ................................................................................................................................... стр. 5-162



Панель управления микроклиматом в салоне .............................................................................................стр. 5-4

12

Выключатель электрического обогревателя заднего стекла ......................................................................стр. 4-85

13

Электрическая розетка  ............................................................................................................................. стр. 5-157

14

Кнопочный выключатель пуска двигателя  .................................................................................................стр. 4-4

15

Звуковой сигнал ..........................................................................................................................................стр. 4-87

16

Рычаг фиксатора регулируемой рулевой колонки .....................................................................................стр. 3-40

17

Рукоятка отпирания капота  .......................................................................................................................стр. 6-21

18

Рукоятка дистанционного отпирания лючка заправочной горловины топливного бака ........................стр. 3-38

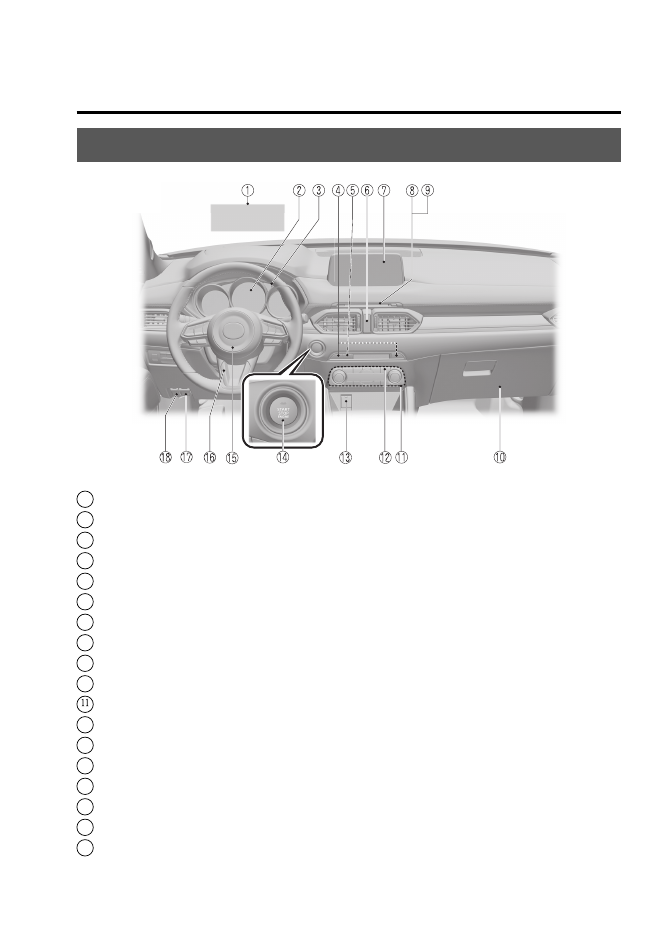

Оборудование салона (вид В)

Иллюстрированный указатель

1-4

Панель приборов и общий вид салона
(автомобили с левым расположением органов управления)

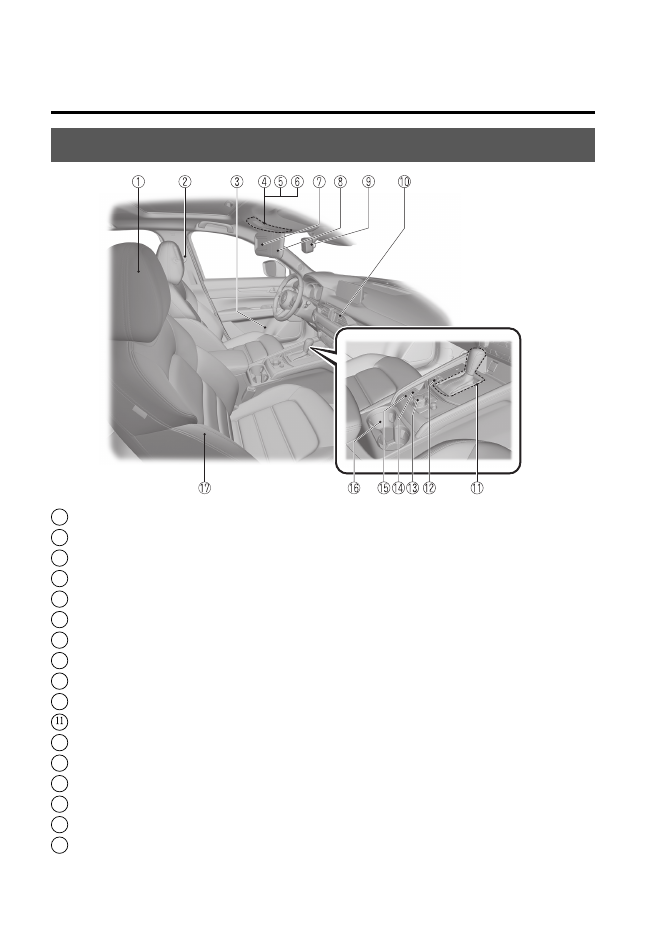

Оборудование салона (вид С)

 1

Подголовники .............................................................................................................................................стр. 2-18

 2

Ремень безопасности ..................................................................................................................................стр. 2-20

 3

Гнездо для бутылок .................................................................................................................................... стр. 5-161

 4

Плафоны освещения салона ..................................................................................................................... стр. 5-155

 5

Верхнее вещевое отделение ...................................................................................................................... стр. 5-162

 6

Панель управления крышкой вентиляционного люка..............................................................................стр. 3-52

 7

Туалетное зеркало  ..................................................................................................................................... стр. 5-155

 8

Противосолнечный козырек .................................................................................................................... стр. 5-155

 9

Внутреннее зеркало заднего вида ...............................................................................................................стр. 3-44

10

Вентиляционные решетки  ...........................................................................................................................стр. 5-5



Рычаг переключения передач/Рычаг селектора автоматической трансмиссии ..............................стр. 4-57, 4-60

12

Переключатель режимов трансмиссии .................................................................................................... стр. 4-112

13

Многофункциональный переключатель «Commander» ............................................................................стр. 5-77

14

Выключатель стояночного тормоза с электроприводом (EPB) ................................................................стр. 4-90

15

Выключатель AUTOHOLD .........................................................................................................................стр. 4-95

16

Подстаканник ........................................................................................................................................... стр. 5-160

17

Передние сиденья .........................................................................................................................................стр. 2-5

Наличие и расположение оборудования зависит от варианта исполнения автомобиля
