Кузов и доп. оборудование

Доп. оборудование

Технические характеристики



Bose

Стандартная

Тип B

Тип C

(В)

12

12

LW

(кГц)

153-279

153-279

MW

(кГц)

531-1602

531-1602

FM

(MГц)

87,5-108,0

87,5-108,0

RDS

RDS

(W)

25 x 4

(внешний усилитель звука)

25 x 4

Выходное сопротивление

(Ом)

2

4

Характеристики

Позиция

AM

Максимальная выходная
мощность усилителя звука

Диапазон

частот

Ном. напряжение

Информационная система



•

Прекращено использование функции уменьшения уровня звука для не требующих
использования рук телефонных систем.

•

Для установки не требующего использования рук телефонного устройства, следует
использовать дополнительный жгут проводов с размыкающим реле для
отключения громкоговорителя во время работы телефона.


Громкоговоритель

Передний

Задний

4 SD

5 HB, WGN

Макс.входной
сигнал

(W)

Сопротивление

Ом

4

3,2

Размер

(дюймы)

5,5 x 7,5

6,5

5,25

2

9

5,25

Характеристики

Позиция

Громкоговоритель двери

ВЧ

Стандартная

НЧ

Bose

25

2

0

100

,5





09-65

Доп. оборудование

Кузов и доп. оборудование

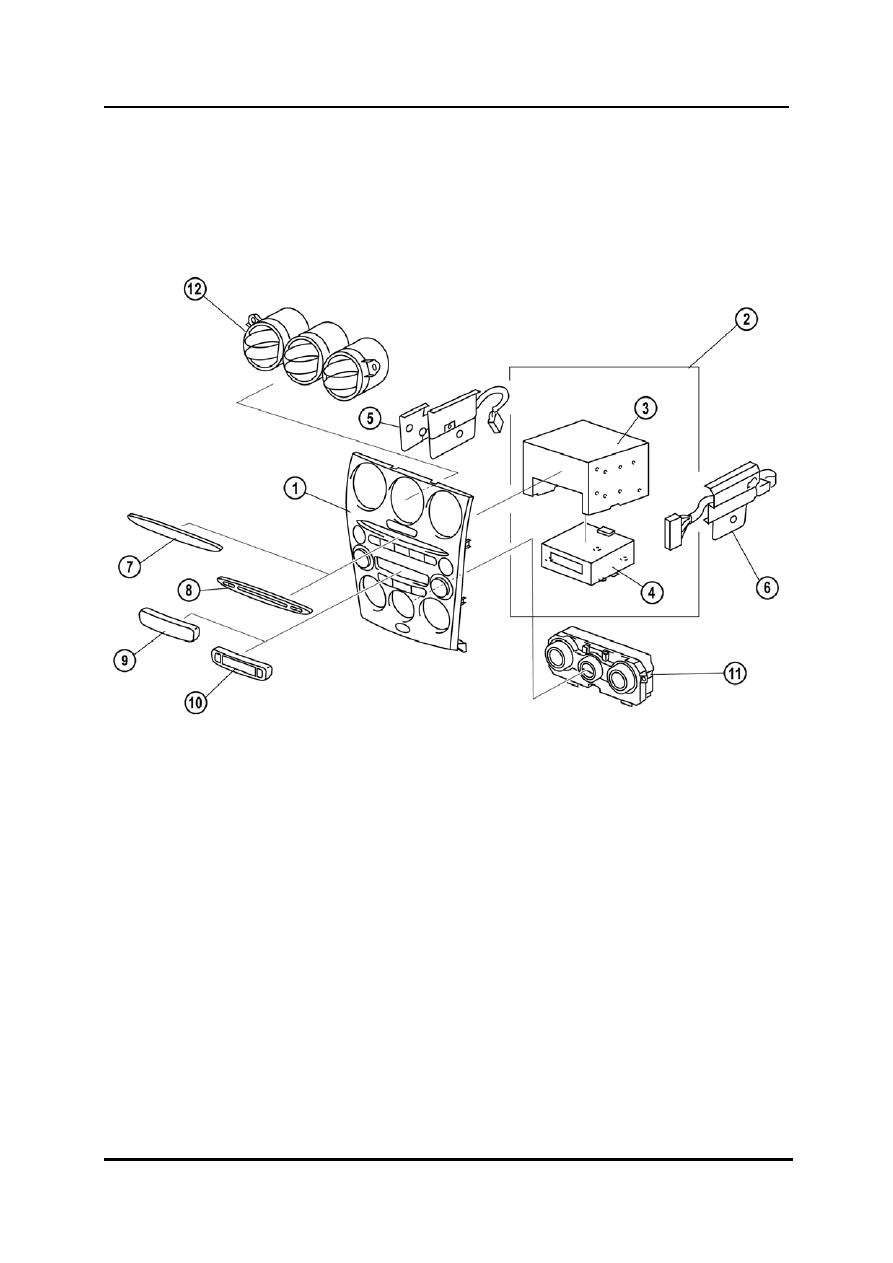

Модуль центральной панели

•

Модуль центральной панели состоит из аудиосистемы и переключателей, а также
из устройства управления обогревателем.  Нижний модуль (кассетный магнитофон
или проигрыватель MD) может быть установлен дополнительно к базовому
устройству, состоящему из радиоприемника/проигрывателя  CD (Compact Disc =
компакт-дисков).





Центральная панель 8

Крышка (с верхним модулем)

2  Аудиосистема

9  Крышка (без нижнего модуля)

3  Базовое устройство 10

Крышка (с нижним модулем)

4  Нижний модуль 11

Система управления микроклиматом

5  Печатная плата (только с ручным А/С)

(только с автоматическим А/С)

6  Жгут информационного дисплея 12

Вентиляционная решетка

7  Крышка (без верхнего модуля)





09-66

Кузов и доп. оборудование

Доп. оборудование

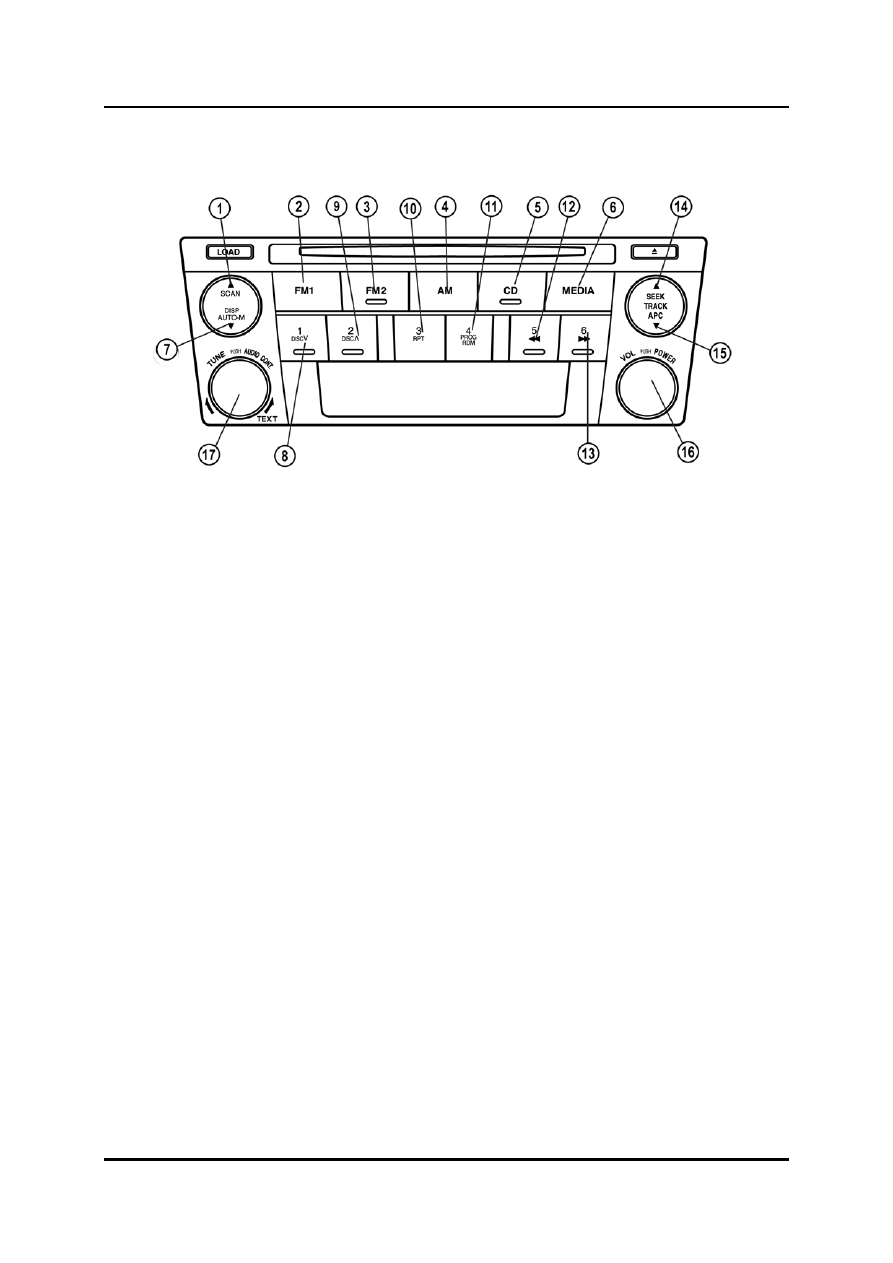

Конструктивный чертеж центральной панели






Кнопка SCAN

11  Кнопка настройки «4»

2

FM1

12 Кнопка настройки «5»

3  Кнопка FM2

13  Кнопка настройки «6»

4  Кнопка АМ 14

Кнопка SEEK (поиск) (верхняя)

5  Кнопка CD

15  Кнопка SEEK (поиск) (нижняя)

6  Кнопка MEDIA

16  Кнопка POWER/VOLUME

7  Кнопка AUTO-M

  (питание/громкость)

8  Кнопка настройки «1»

17  Кнопка AUDIO CONT/TUNE/TEXT

9  Кнопка настройки «2»



10  Кнопка настройки «3»





09-67

Доп. оборудование

Кузов и доп. оборудование

Бортовая система диагностики аудиосистемы

•

Бортовая система диагностики аналогична применяемой в Mazda3 (BK) и
обеспечивает выполнение следующих функций:

–

Функция самодиагностики

–

Функция диагностического обслуживания


Функция самодиагностики

•

Функция самодиагностики обеспечивает отображение DTC аудиосистемы.  Вход в
нее осуществляется следующим образом:

1.  Повернуть ключ зажигания в положение ACC или ON
2.  Повернуть переключатель POWER в положение OFF.
3.  Нажимая на кнопку POWER, одновременно нажать на кнопку FM1/2  и на кнопку

MEDIA на 2 секунды или больше.


Функция диагностического обслуживания

•

Функция диагностического обслуживания позволяет осуществлять проверку
различных компонентов аудиосистемы.  Порядок входа описан ниже:



Проверяемый

элемент

Порядок

Кнопки

При включенном питании аудиосистемы нажать на кнопку
POWER и одновременно нажать на кнопку MEDIA в течение
приблизительно 1 секунды.

Громкоговорители

При включенном питании аудиосистемы нажать на кнопку
POWER и одновременно нажать на кнопку AUTO M в течение
приблизительно 1 секунды.

Прием радиосигнала

При включенном питании аудиосистемы нажать на кнопку
POWER и одновременно нажать на кнопку  PRESET 2 в
течение приблизительно 1 секунды.





09-68
