Кузов и доп. оборудование

Доп. оборудование

•

Двери, при нажатии на датчик запроса, отпираются только в том случае, если
соблюдены следующие условия:

–

Дополнительный ключ не вставлен в замок зажигания.

–

Кнопка запуска находится в положении LOCK и не была нажата.

–

Карточка-ключ находится в зоне приема антенн (карточка-ключ находится вне
автомобиля).





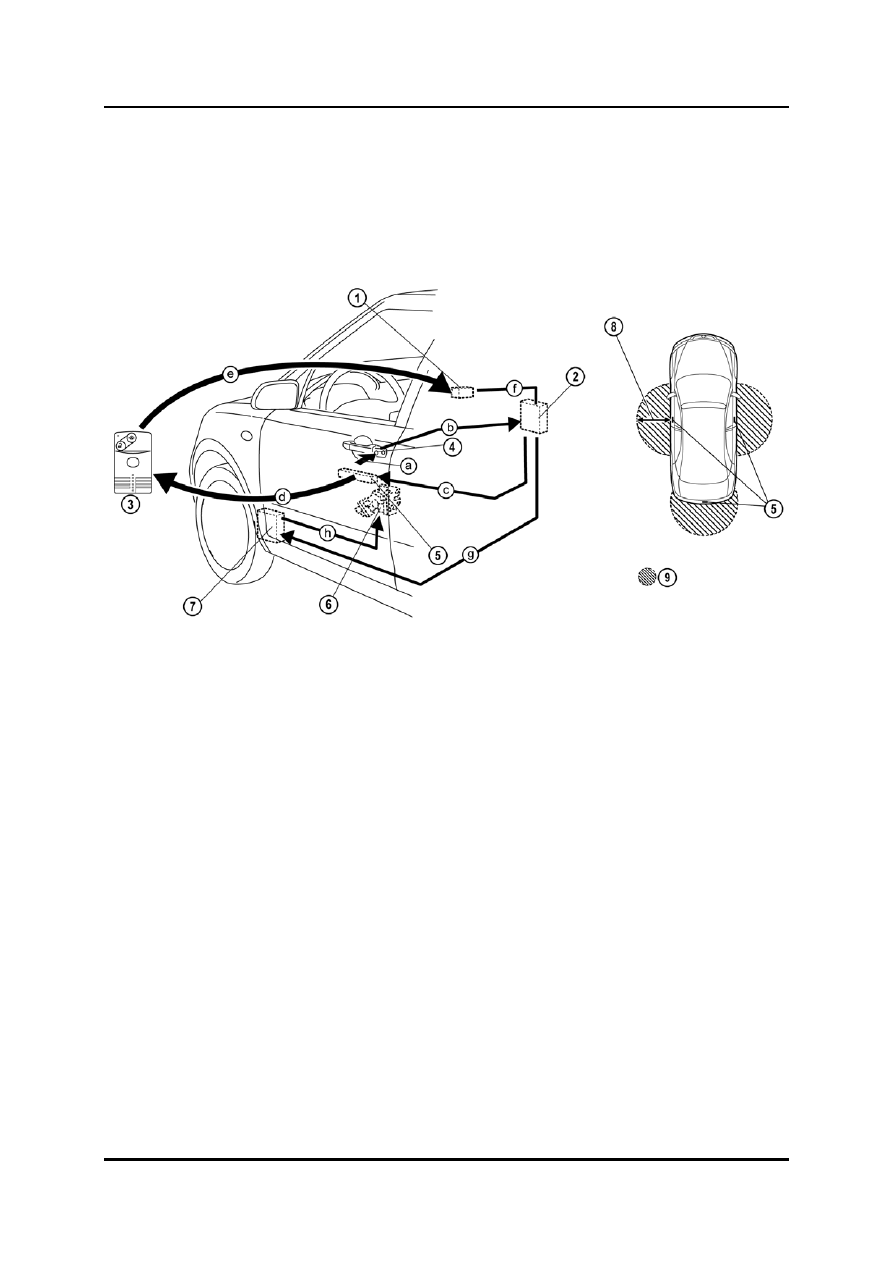

1

«Бесключевой» приемник 6

Привод замка

2  Модуль «бесключевого» управления 7

BCM

3  Передатчик (карточка-ключ) 8

Зона приема (наружняя)

4  Датчик запроса 9

Радиус: Приблизительно 80 см {2,6 фута}

5 «Бесключевые» антенны






Подробное описание работы:

a)

Нажата кнопка запроса

b)

Сигнал запроса посылается по проводам на модуль «бесключевого»
управления.

c)

Модуль «бесключевого» управления посылает сигнал через антенну.

d)

Антенна посылает сигнал на карточку-ключ.

e)

Карточка-ключ посылает ID на «бесключевой» приемник.

f) «Бесключевой» приемник пересылает ID на модуль «бесключевого»

управления.



Модуль «бесключевого» управления проверяет ID.

g)

Если действительность ID подтверждена, модуль «бесключевого» управления
посылает сигнал на ВСМ.

h) BCM

приводит в действие привод замков для отпирания дверей.



09-25

Доп. оборудование

Кузов и доп. оборудование

Функция автоматического повторного запирания

•

Двери автоматически запираются в течение 30 секунд после отпирания, если не
соблюдены следующие условия:

–

Любая из дверей или задняя поднимающаяся дверь открыта.

–

Дополнительный ключ вставлен в замок зажигания.

–

Кнопка запуска нажата.

–

Нажата любая из кнопок передатчика (таймер автоматического повторного
запирания сбрасывается на «0», если нажата кнопка UNLOCK).

–

Нажат любой из датчиков запроса.



Функция автоматического запирания вне диапазона

•

Если карточка-ключ выходит из зоны приема антенн, когда закрыты все двери, все
двери автоматически запираются (данная функция установлена на OFF на новых
автомобилях).

•

Звуковой сигнал «бесключевой» системы включается, и система входит в режим
«ожидания» (но замки не работают), если выполняются следующие условия:

–

Все двери и задняя поднимающаяся дверь закрыты (переключатель двери –
OFF), после того как была открыта одна из них (переключатель двери – ON).

–

Карточка-ключ не находится внутри автомобиля.

–

Карточка-ключ находится в зоне приема антенн (карточка-ключ находится вне
автомобиля).

–

Дополнительный ключ не вставлен в замок зажигания.

–

Кнопка запуска находится в положении LOCK и не была нажата.

•

Приблизительно через 2 секунды, после того как «бесключевая» антенна
определяет, что в зоне приема не находится карточек-ключей, двери запираются.

•

Аварийный индикатор мигает один раз, сообщая, что двери закрыты.



09-26

Кузов и доп. оборудование

Доп. оборудование

Усовершенствованная функция «бесключевого» запуска двигателя

•

Если карточка-ключ находится у водителя, когда он входит в автомобиль,
двигатель может быть запущен кнопкой запуска, без использования ключа
зажигания.

•

Когда кнопка запуска нажимается, модуль «бесключевого» управления передает
сигнал запроса ID внутри автомобиля через «бесключевые» антенны.

•

Когда карточка ключ получает сигнал запроса ID, индикатор на ней мигает один
раз, и карточка передает ID на «бесключевой» приемник, который передает
информацию на модуль «бесключевого» управления.

•

Модуль «бесключевого» управления подтверждает действительность ID карточки-
ключа и отключает блокировку кнопки запуска.   Одновременно он включает
индикатор «бесключевого» управления (зеленый) на приборном щитке.


ПРИМ: Если ID карточки-ключа не подлежит определению (незарегистрирована

карточка-ключ или села батарейка карточки-ключа), блокировка кнопки запуска
не снимается, и мигает красный  индикатор «бесключевой» системы.


•

ID карточки-ключа подтверждается повторно при переводе зажигания в положение
ON, (индикатор на карточке-ключе мигает один раз), сигнал разрешения
посылается на РСМ, чтобы разрешить запуск двигателя (противоугонная функция).

09-27

Доп. оборудование

Кузов и доп. оборудование

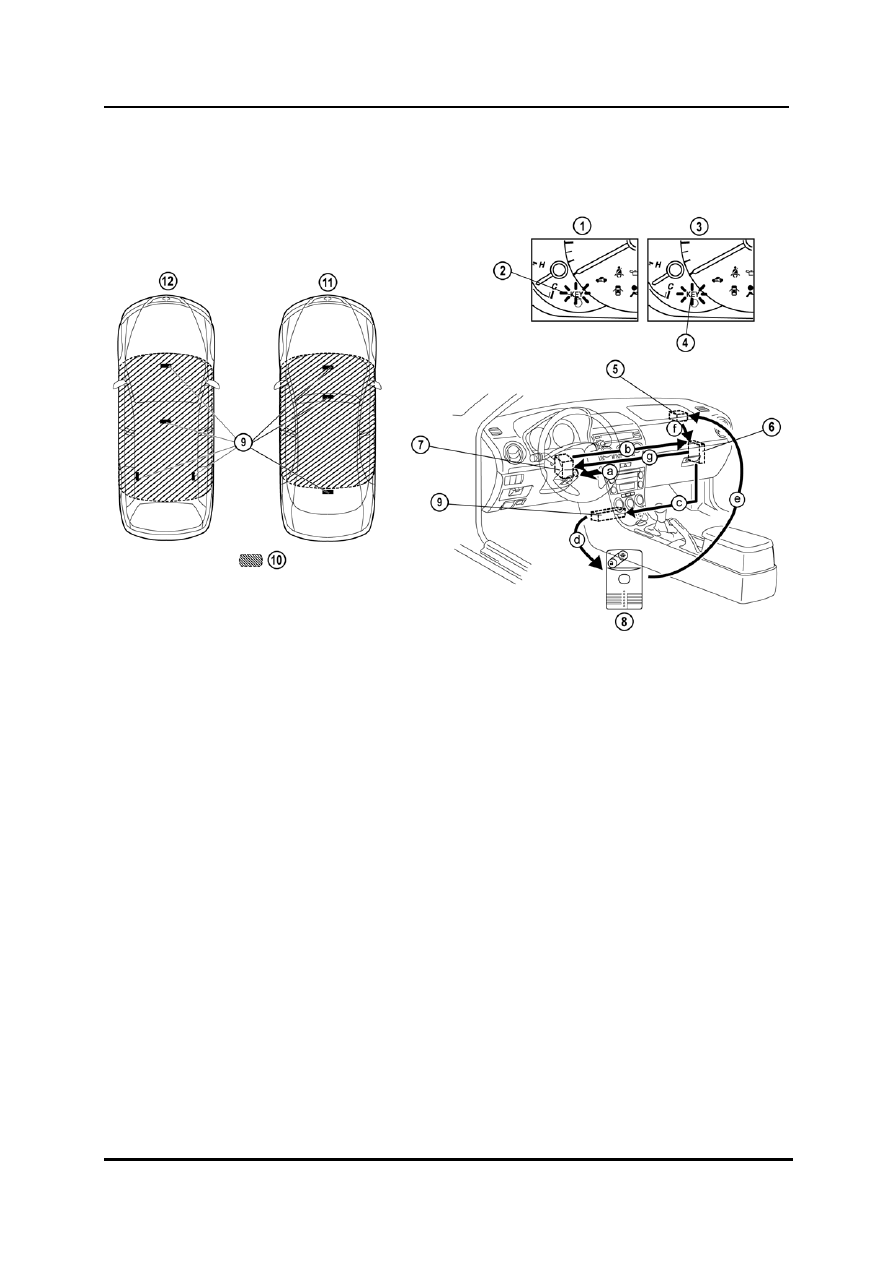

Конструктивный чертеж усовершенствованной системы «бесключевого»
запуска двигателя





1  Подтверждение ID -

6  Модуль «бесключевого» управления

  ОТРИЦАТЕЛЬНОЕ 7

Узел блокировки рулевого управления

2  Индикатор «бесключевой» системы

8  Передатчик (карточка-ключ)

  (красный) (мигает) 9

«Бесключевая» антенна

3  Подтверждение ID -

10  Зона приема (внутренняя)

  ПОЛОЖИТЕЛЬНОЕ 11

4SD

4  Индикатор «бесключевой» системы

(зеленый) (горит)

12 5HB,

WGN

5 «Бесключевой» приемник





Подробное описание работы:

a)

Кнопка запуска нажата.

b)

Сигнал запроса посылается по проводам на модуль «бесключевого»
управления.

c)

Модуль «бесключевого» управления посылает сигнал через антенну.

d)

Антенна посылает сигнал на карточку-ключ.

e)

Карточка-ключ посылает ID на «бесключевой» приемник.

f) «Бесключевой» приемник пересылает ID на модуль «бесключевого»

управления.



Модуль «бесключевого» управления проверяет ID.

g)

Если действительность ID подтверждена, модуль «бесключевого» управления
передает сигнал снятия на узел блокировки рулевого управления.
