08



Удерживающие

системы





08 Удерживающие системы

Содержание



Общие характеристики .....................................................................................1

Электрическая схема ....................................................................................2




Содержание 08

Удерживающие системы



Общие характеристики

•

Система подушек и ремней безопасности модели Mazda6 Facelift, в основном,
перенесена с предыдущей модели Mazda6, за исключением следующего:

–

Добавлен выключатель PAD (Passenger Airbag Deactivation = отключение
надувной подушки безопасности пассажира) (заменяет датчик присутствия
людей на переднем пассажирском сиденье).

–

Для передних надувных подушек безопасности водителя и пассажира
используется одноэтапное разворачивание.

–

Упразднён датчик зоны удара.



08-1



Удерживающие системы

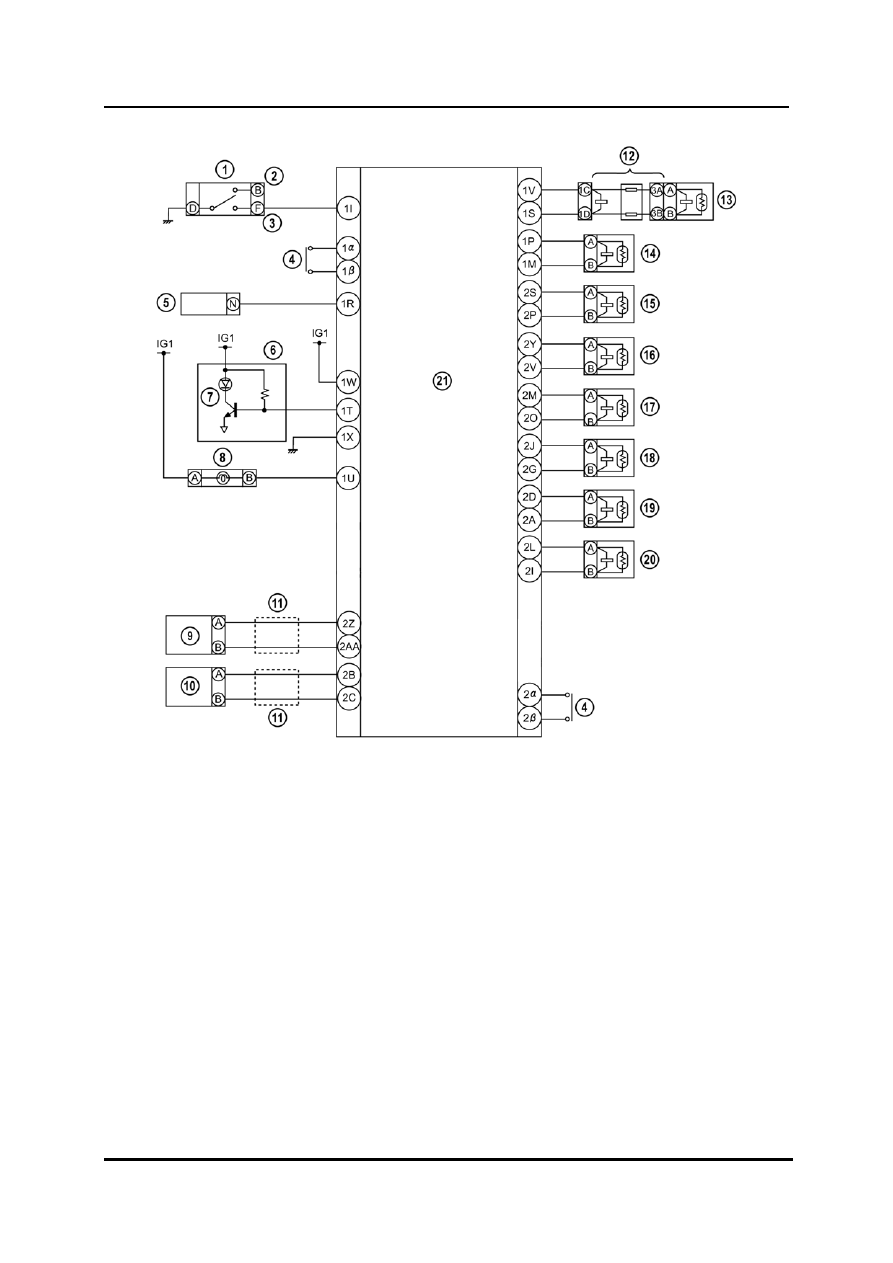

Электрическая схема



1

Датчик PAD

13

Модуль надувной подушки безопасности

2

PASS AIRBAG ON (надувная подушка



со стороны водителя



безопасности пассажира включена) 14

Модуль надувной подушки безопасности

3

PASS AIRBAG OFF (надувная подушка



со стороны пассажира



безопасности пассажира выключена) 15

Ремень безопасности с преднатяжителем

4

Прижимная шина детектора ненадёжного



со стороны водителя



соединения 16

Модуль надувной подушки безопасности

5

Разъём передачи данных (DLC)



занавеса со стороны водителя

6

Приборный щиток 17

Модуль боковой надувной подушки

7

Предупредительная световая



безопасности со стороны водителя



сигнализация системы надувных подушек

18

Ремень безопасности с преднатяжителем



безопасности



со стороны пассажира

8

Указатель PAD

19

Модуль надувной подушки безопасности

9

Датчик боковой надувной подушки



занавеса со стороны пассажира



безопасности со стороны водителя 20

Модуль боковой надувной подушки

10

Датчик боковой надувной подушки



безопасности со стороны пассажира



безопасности со стороны пассажира 21

Модуль управления SAS (Sophisticated

11

Витая пара



Airbag Sensor = высокочувствительный

12

Часовая пружина



датчик надувной подушки безопасности)



08-2
