Mazda 6 Facelift. Руководство - часть 13





Двигатели

Дизельные двигатели

Система всасывания воздуха

•

Система всасывания воздуха автомобилей с двигателем 2.0 MZR-CD имеет
следующие характеристики:

–

Функция самообучения MAF аннулирована.

–

Применён турбокомпрессор с переменной геометрией и уменьшенным
диаметром турбины.

–

Применён датчик абсолютного давления коллектора, расположенный над
впускным коллектором.

–

Аннулированы регулируемые вихревые клапаны управления.

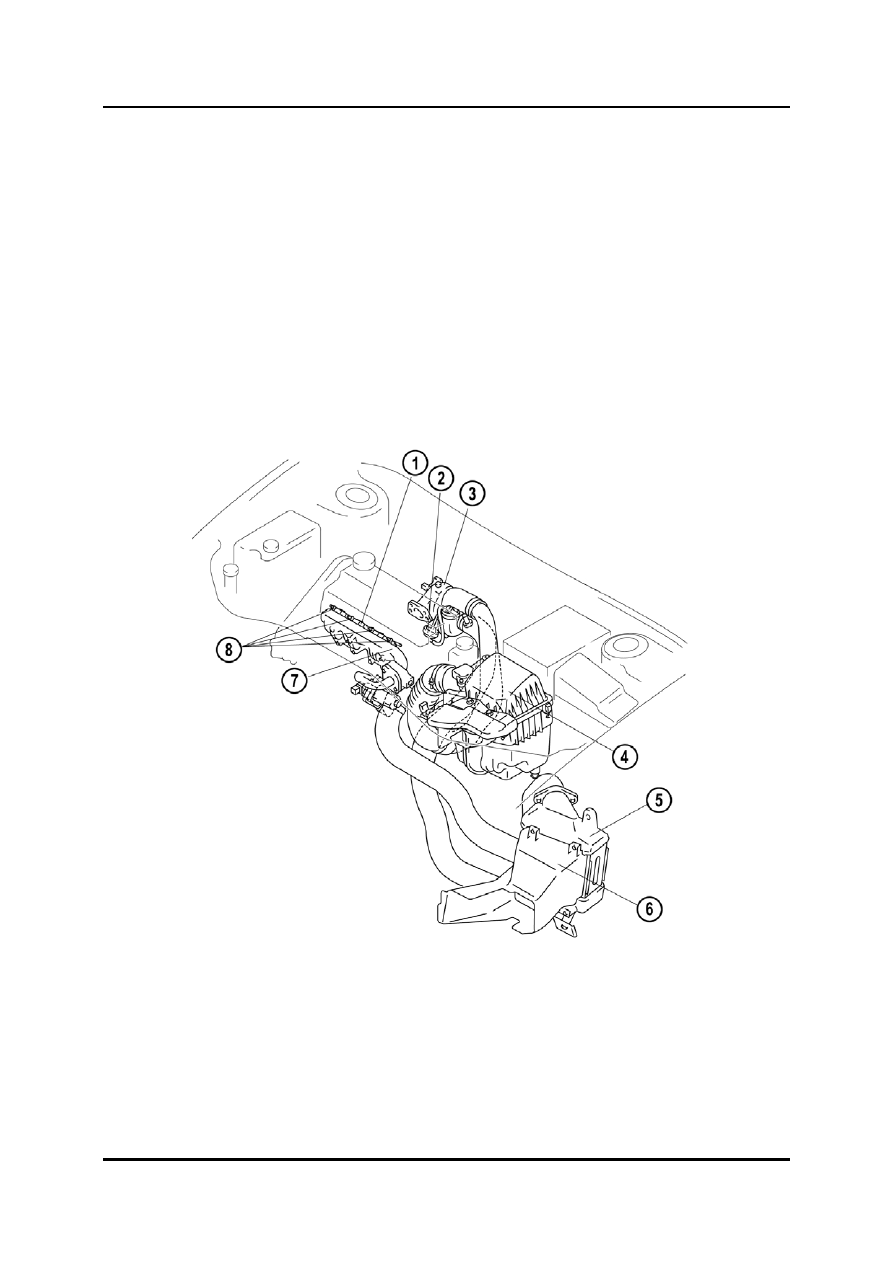

Расположение деталей





Провод свечи предпускового подогрева 5

Охладитель нагнетаемого воздуха

Вакуумный привод VBC (Variable Boost

Канал охладителя нагнетаемого



Control = управление регулировкой



воздуха



усиления) 7

Впускной коллектор

Турбокомпрессор 8

Свечи предпускового подогрева

Воздушный фильтр







01-41

Дизельные двигатели

Двигатели

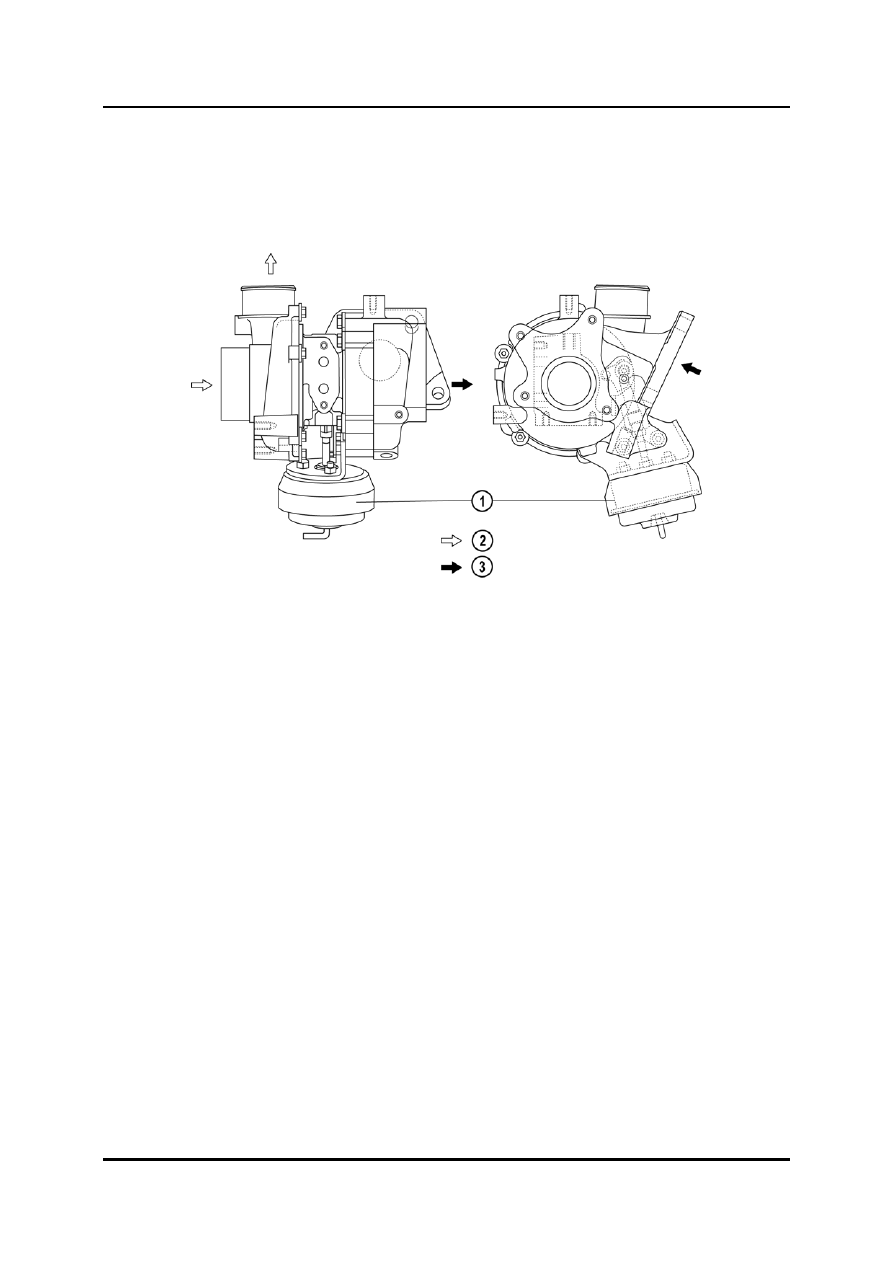

Турбокомпрессор

•

Применён турбокомпрессор с переменной геометрией и уменьшенным диаметром
турбины. Это приводит к снижению инерционного момента турбины, улучшая
приёмистость двигателя во время ускорения.







Вакуумный привод VBC

Поток выхлопных газов

Поток всасываемого воздуха







01-42

Двигатели

Дизельные двигатели

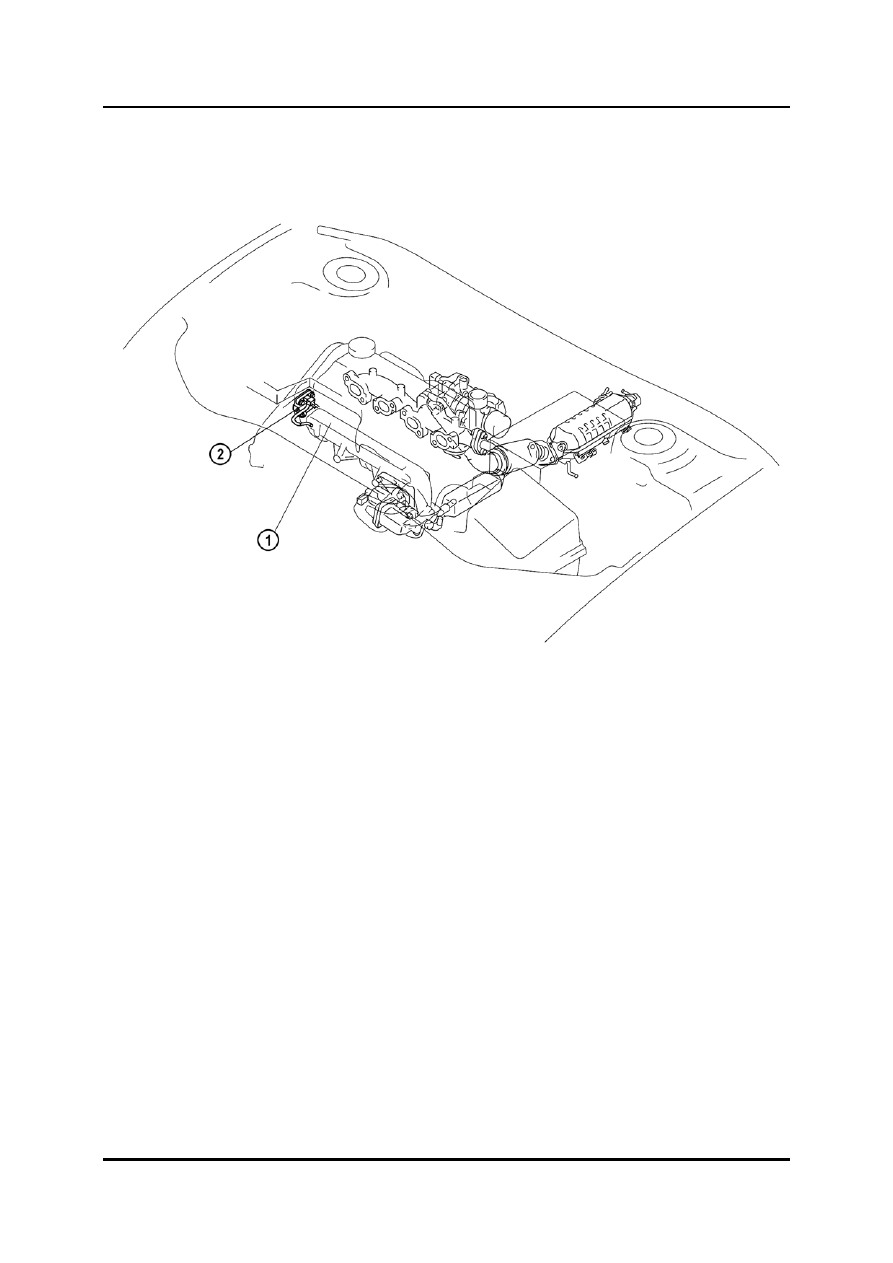

Датчик абсолютного давления коллектора

•

Введен датчик MAP, расположенный над впускным коллектором.







Впускной коллектор 2

Датчик абсолютного давления в коллекторе



01-43

Дизельные двигатели

Двигатели

Топливная система

•

Топливная система автомобилей с двигателем 2.0 MZR-CD имеет следующие
особенности:

–

Введен общий трубопровод, расположенный над впускным коллектором.

–

Применены форсунки по типу электромагнитных клапанов с коэффициентами

  коррекции форсунок.

–

Аннулирован модуль управления форсунками.

–

Функция самоопределения объёма впрыска модифицирована.

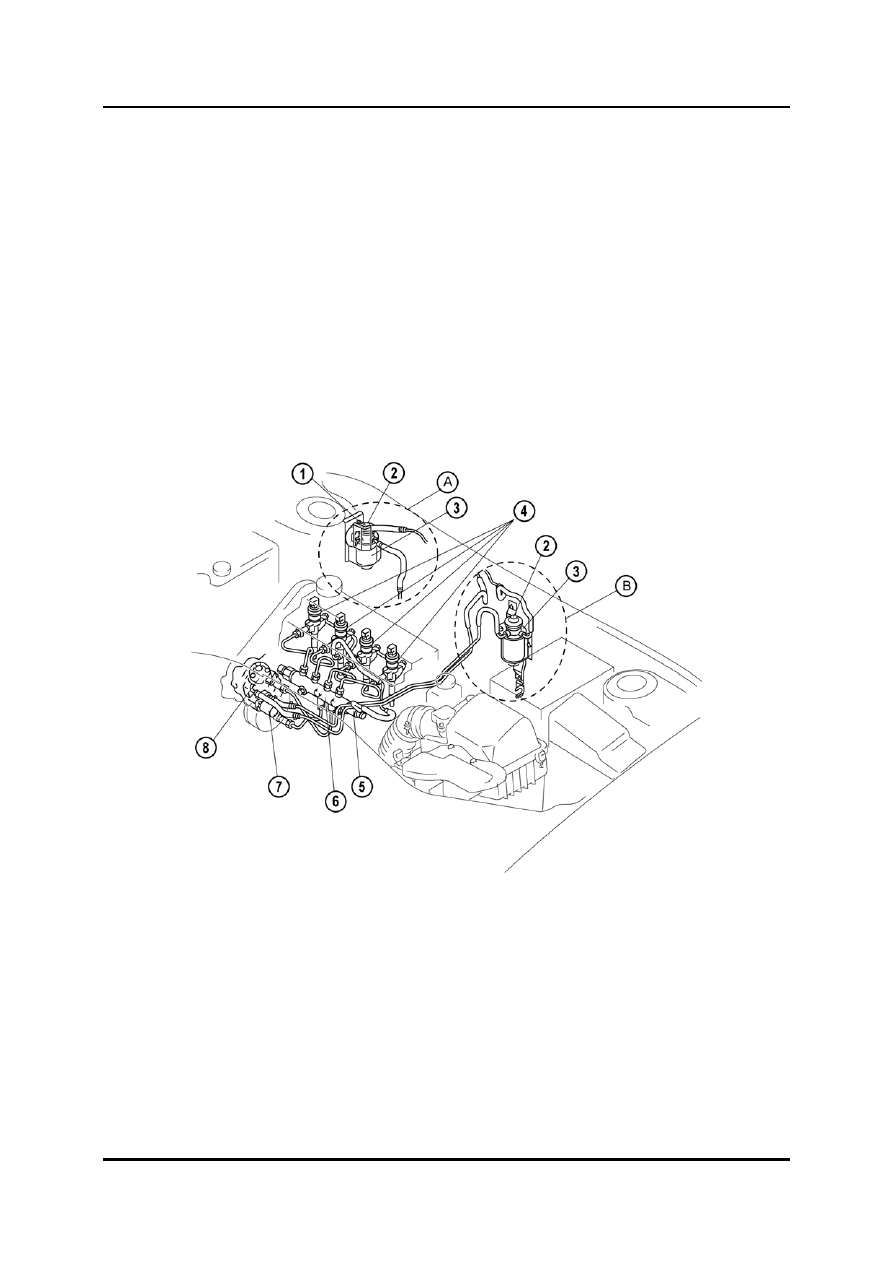

Расположение деталей









LHD (Left Hand Drive =

RHD (Right Hand Drive =



левостороннее управление)

правостороннее управление)

Подогреватель топлива 5

Клапан ограничителя давления

Пусковой насос 6

Общий трубопровод

Топливный фильтр 7

Клапан дозировки топлива

Топливные форсунки 8

Насос высокого давления



01-44
