Mazda 6 Facelift. Руководство - часть 11

Двигатели

Дизельные двигатели

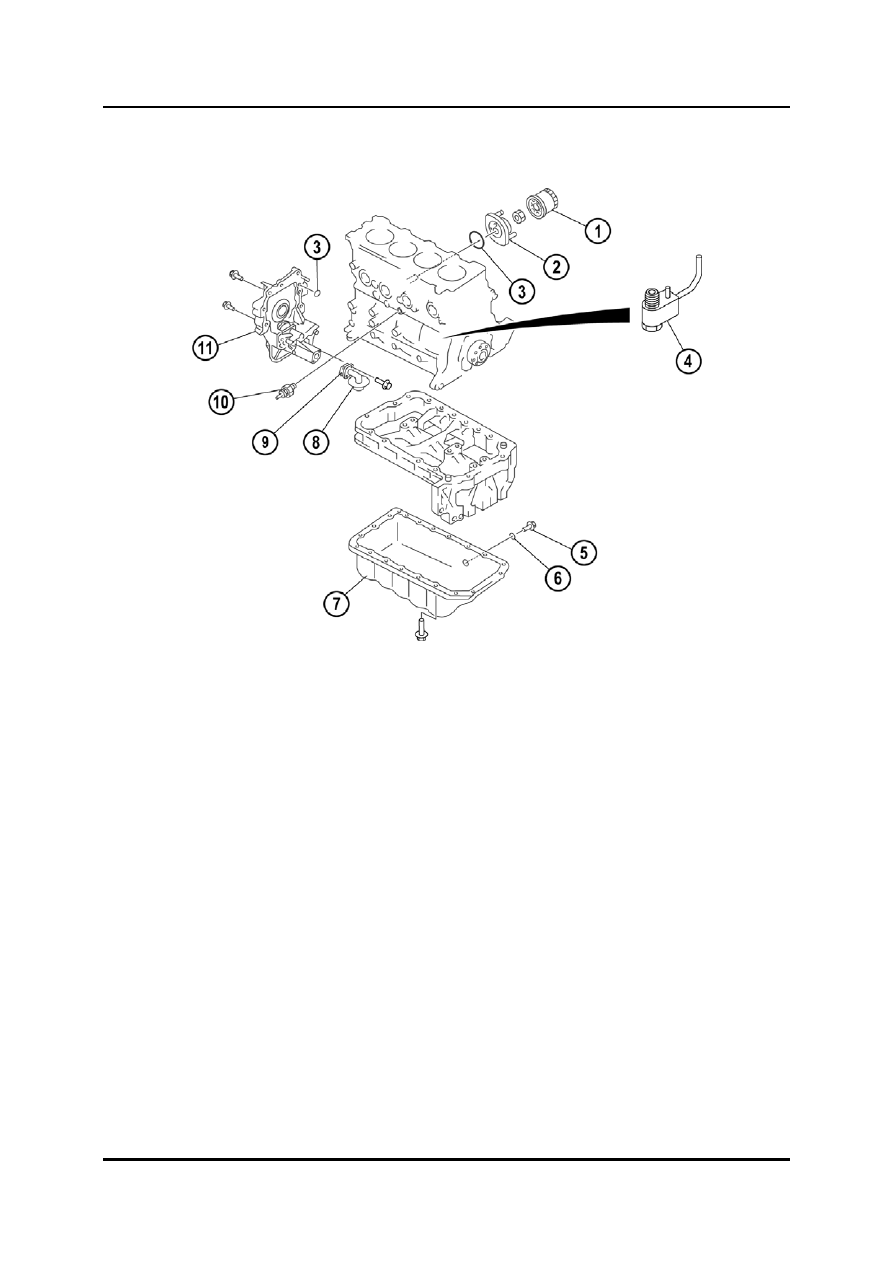

Расположение деталей







1

Масляный фильтр 7

Поддон картера

2

Масляный радиатор 8

Масляный фильтр грубой очистки

3

Кольцо круглого сечения 9

Прокладка

4

Масляный клапан форсуночного типа 10

Датчик давления масла

5

Пробка отверстия для слива масла 11

Масляный насос

6

Уплотнительная шайба







01-33

Дизельные двигатели

Двигатели

Моторное масло

•

Чтобы ограничить количество золы, накапливаемой в сажевом фильтре дизеля,
требуется моторное масло с пониженным образованием золы. Это масло должно
отвечать требованиям спецификации ACEA C1 (эквивалентной японской
спецификации JASO DL-1) и называется маслом с низким содержанием SAPS
(Sulphate Ash, Phosphor, Sulphur = сульфатная зола, фосфор, сера), поскольку оно
содержит пониженную пропорцию этих компонентов.


ПРИМ: Использование моторного масла с более высоким уровнем образования золы

категорически запрещено, поскольку то может привести к засорению DPF
(Diesel Particulate Filter = дизельный сажевый фильтр). Полезный объём
фильтра значительно уменьшился бы за счёт большего количества осевшей в
DPF золы. В результате, интервалы регенерации укорачиваются, таким
образом увеличивая расход топлива и, следовательно, разжижение масла.

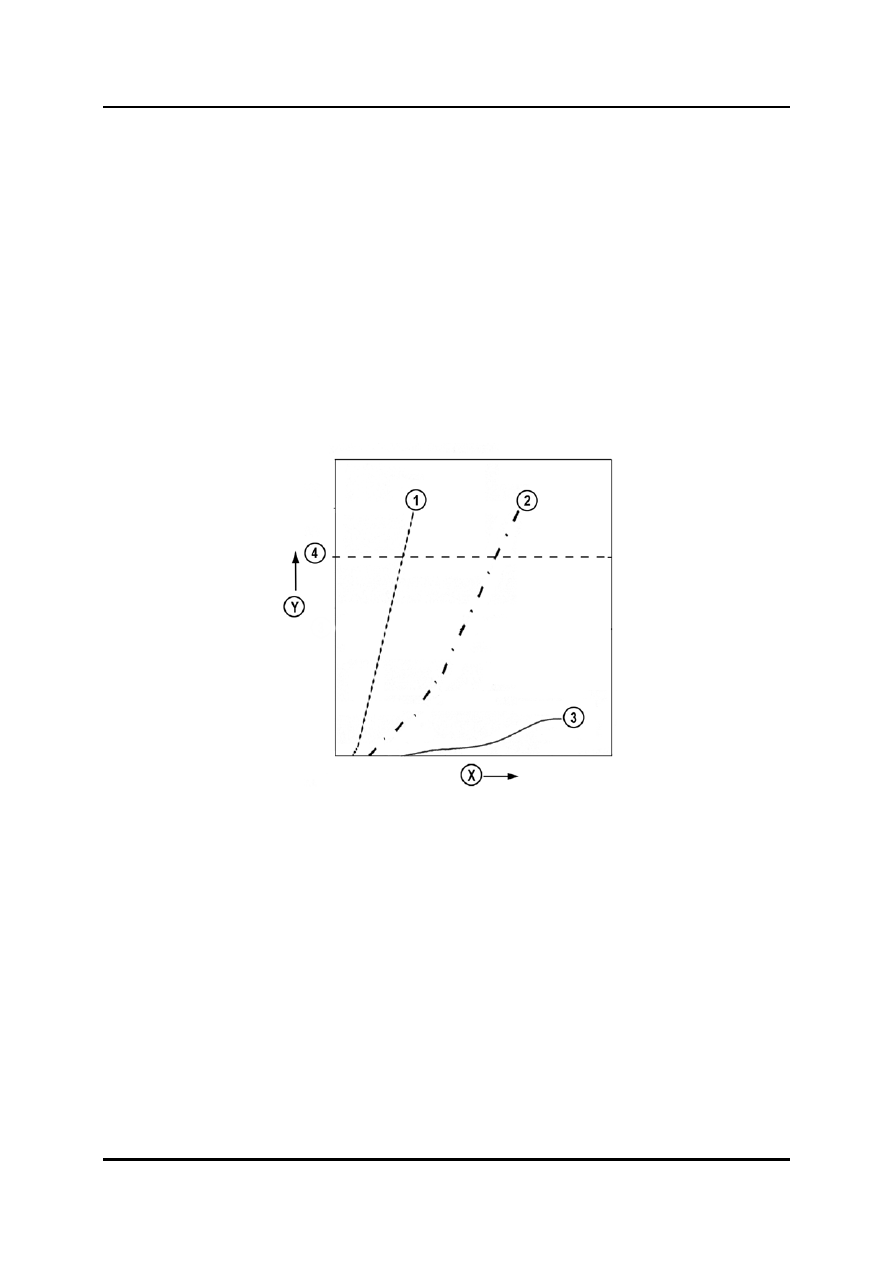

X

Срок службы DPF

Y

Количество золы в DPF

1

Стандартное моторное масло
(ACEA A3/B3/B4)

3

Масло с пониженным содержанием SAPS
для автомобиля Mazda (ACEA C1)

2

Типовое масло с пониженным
содержанием SAPS (ACEA C2/C3)

4

Засорённый золой DPF

01-34

Двигатели

Дизельные двигатели

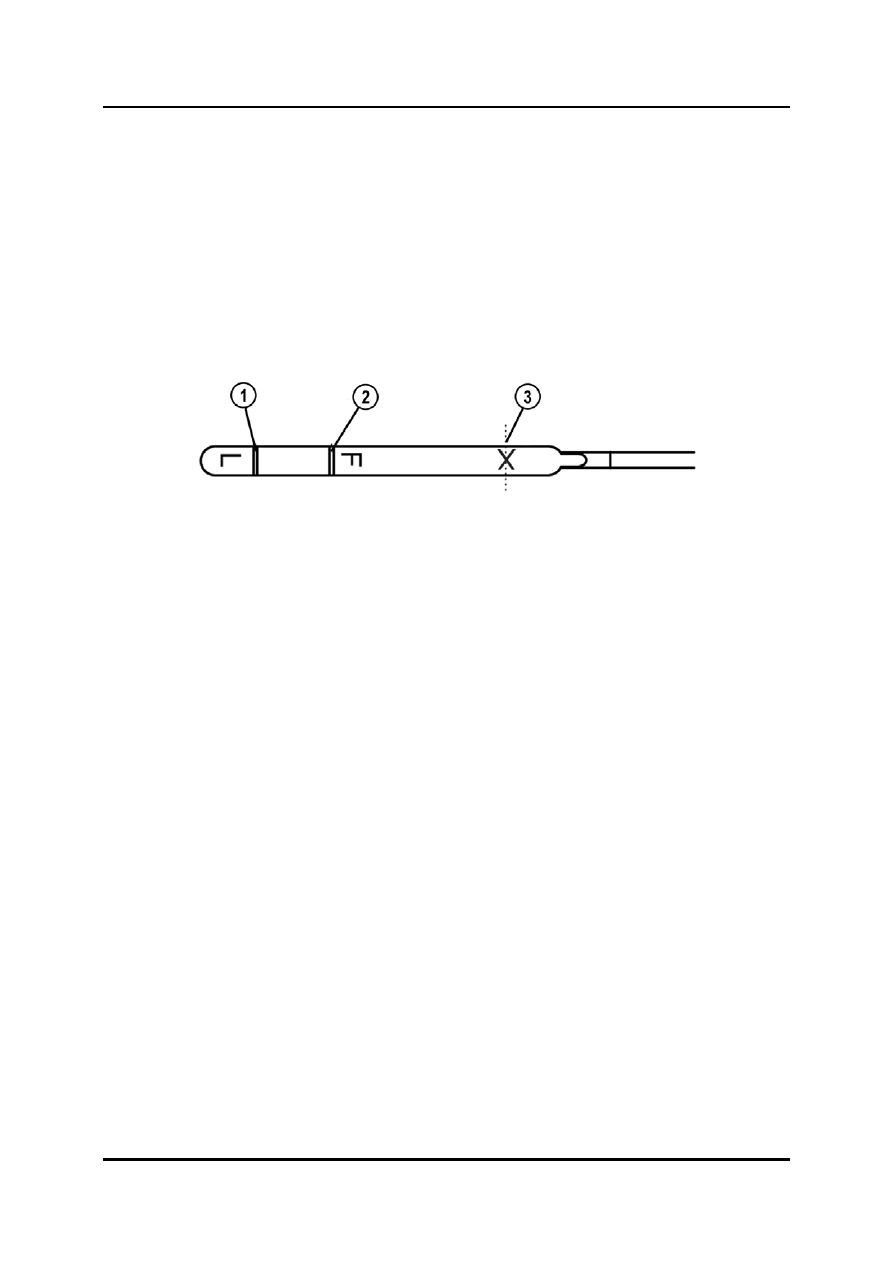

Масляный щуп

•

Поскольку дополнительные впрыски топлива, требуемые для регенерации DPF,
могут приводить к чрезвычайно высокому разжижению моторного масла, на
масляном щупе добавлена отметка «Х», чтобы пользователь знал об этом
условии. Если уровень масла близок к отметке «Х» или превышает её, моторное
масло следует заменить.


ПРИМ: Каждый раз при замене моторного масла следует заново установить в PCM

параметр «Расчётное разжижение масла» (обратитесь к разделу «Система
управления, Обслуживание и ремонт»).







1

Отметка L (Low = низкий уровень) 3

Отметка Х (Excessive = завышенный

2

Отметка F (Full = полная заправка)

уровень)



01-35

Дизельные двигатели

Двигатели

Расчёт разжижения масла

•

PCM  рассчитывает  величину  разжижения  масла  на  основании  длительности
процесса регенерации и интервалов регенерации.

•

Если уровень моторного масла достигает определённого предела из-за
разжижения масла, в PCM запоминается DTC P252F, но предупреждающая
световая сигнализация не включается. Этот DTC (Diagnostic Trouble Code =
диагностический код неисправности)  появляется тогда, когда регенерация DPF
начиналась много раз, но ни разу не была закончена из-за способа вождения
(такого как частая езда на короткие расстояния с низкими оборотами двигателя и
т.п.). В этом случае проверьте уровень моторного масла. Если уровень масла ниже
отметки «Х» на масляном щупе, удалите DTC. Кроме того, пользователь должен
быть информирован о необходимости изменить способ езды (на такой, как езда на
автомобиле при средних или высоких оборотах двигателя на более длинное
расстояние), чтобы способствовать регенерации DPF.

•

Если параметры моторного масла и уровень моторного масла приближаются к
пределу из-за разжижения масла, индикаторная лампочка DPF мигает, а в PCM
запоминается DTC P253F. Кроме того, PCM снижает объём впрыскиваемого
топлива, чтобы защитить двигатель. Однако двигатель может быть повреждён,
если автомобиль продолжит движение. В этом случае замените моторное масло,
даже если уровень моторного масла ниже отметки «Х» на масляном щупе. Кроме
того, пользователь должен быть информирован о необходимости изменить способ
езды (на такой, как езда на автомобиле при средних или высоких оборотах
двигателя на более длинное расстояние), чтобы способствовать регенерации DPF.



01-36
