Двигатели

Бензиновые двигатели



1 PCM

  23

HO2S (передний)

2

Датчик APP

24

Датчик детонации

3

Запорный клапан VAD (L3)

25

Клапан системы рециркуляции

4

Воздушный фильтр



отработавших газов

5

Датчик MAF

26

Топливная форсунка

6

Привод запорного клапана VAD (L3)

27

OCV (LF, L3)

7

Электромагнитный клапан VAD (L3)

28

Датчик положения распред. вала

8

Вакуумная камера 29

Угольный фильтр

9

Обратный клапан VAD (L3)

30

Топливный насос (подкачивающий)

10

Датчик положения дроссельной заслонки 31 Запорный клапан (двухходовой)

11

Привод дроссельной заслонки 32

Регулятор давления

12

Датчик MAP (Manifold Absolute Pressure =

33

Топливный фильтр (высокого



абсолютное давление коллектора)



давления)

13

Управляющий электромагнитный клапан

34

Топливный насос



VIS (LF, L3)

35

Топливный фильтр (низкого

14

Электромагнитный клапан VTCS



давления)

15

Привод запорного клапана VIS (LF, L3)

36

Клапан предотвращения утечек при

16

Запорный клапан VIS (LF, L3)



опрокидывании топливного бака

17

Привод запорного клапана VTCS

37

Топливный бак

18

Запорный клапан VTCS

38

Продувочный электромагнитный

19

Клапан PCV (Positive Crankcase



клапан



Ventilation = принудительная вентиляция

39

Катушки зажигания



картера)

40

К PCM

20

Датчик CKP

A

4WD (4-Wheel Drive = привод на 4

21

HO2S (задний)



колеса)

22

Датчик температуры охлаждающей

B

2WD (2-Wheel Drive = привод на 2



жидкости двигателя



колеса)



01-13

Бензиновые двигатели

Двигатели

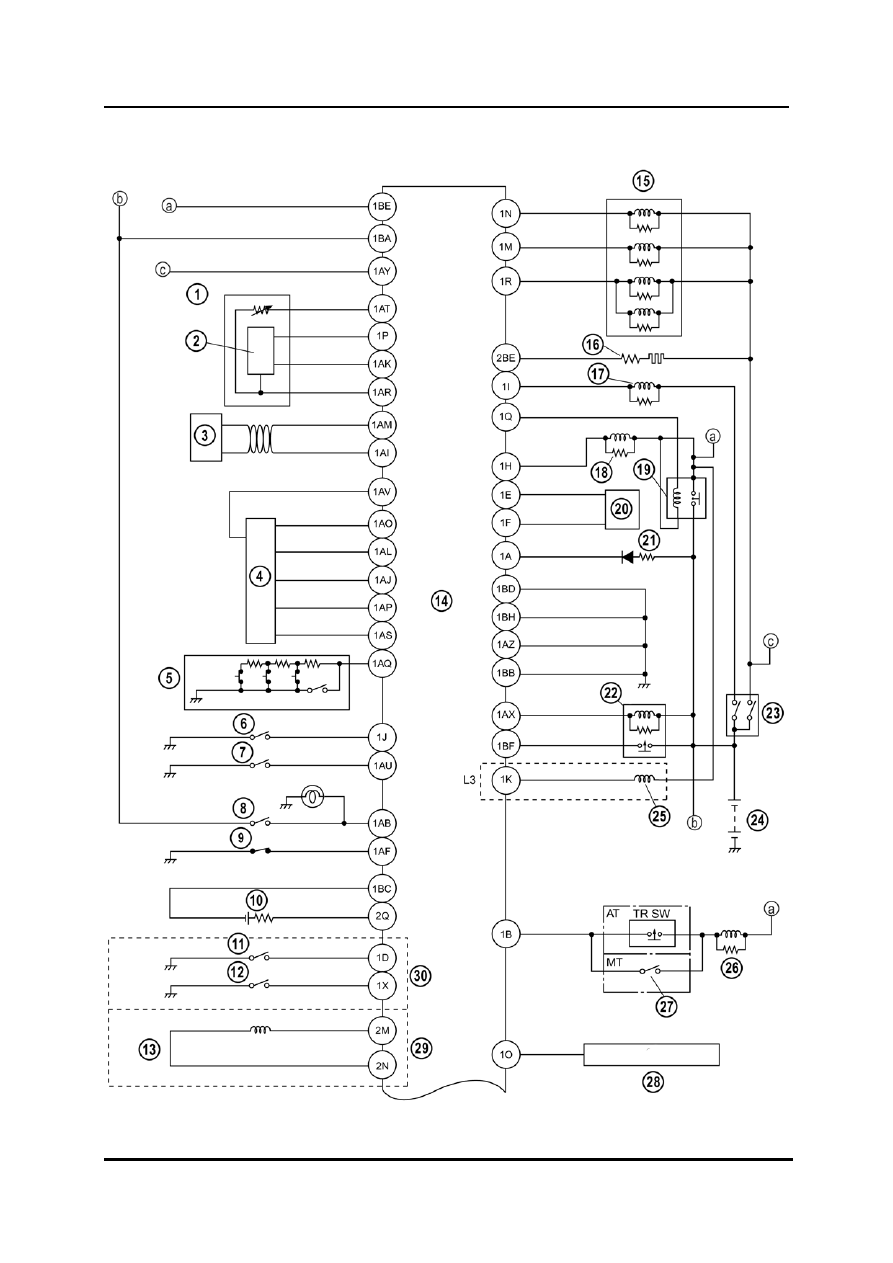

Электрическая схема



01-14

Двигатели

Бензиновые двигатели



1

Датчик IAT

15

Реле вентилятора

2

Датчик MAF

16

Нагреватель заднего датчика HO2S

3 CAN



17 Реле A/C (Air Conditioning =

4

Датчик APP



воздушное кондиционирование)

5

Датчик стабилизатора скорости 18

Топливный насос

6

Датчик давления хладагента (средний) 19

Главное реле

7

Выключатель системы

20

Рамочная антенна



кондиционирования (при повышенном и

21

Лампочка безопасности



пониженном давлении) 22

Управляемое по проводам реле

8

Выключатель тормозов № 1

23

Выключатель зажигания

9

Выключатель тормозов № 2

24

Аккумуляторная батарея

10

Задний HO2S

25

Электромагнитный клапан VAD

11

Выключатель положения педали

26

Реле стартера



  сцепления

27

Выключатель блокировки стартера

12

Выключатель нейтрали 28

Выходной сигнал VSS

13

VSS (Vehicle Speed Sensor = датчик

29

MTX без ABS/DSC



скорости автомобиля)

30 MTX



14

PCM





01-15

Бензиновые двигатели

Двигатели

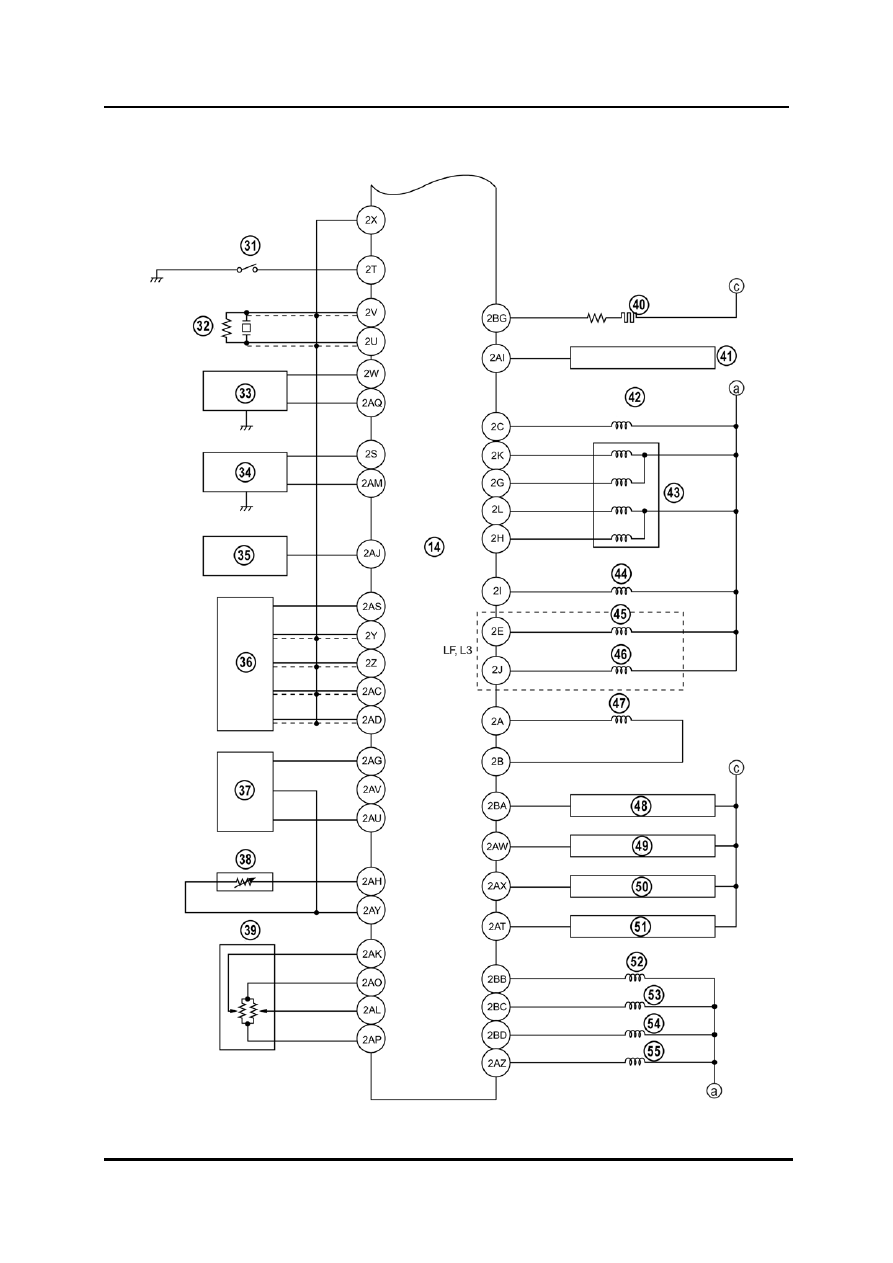

Электрическая схема (продолжение)



01-16
