Mazda 6 Facelift. Руководство - часть 4

Двигатели

Бензиновые двигатели

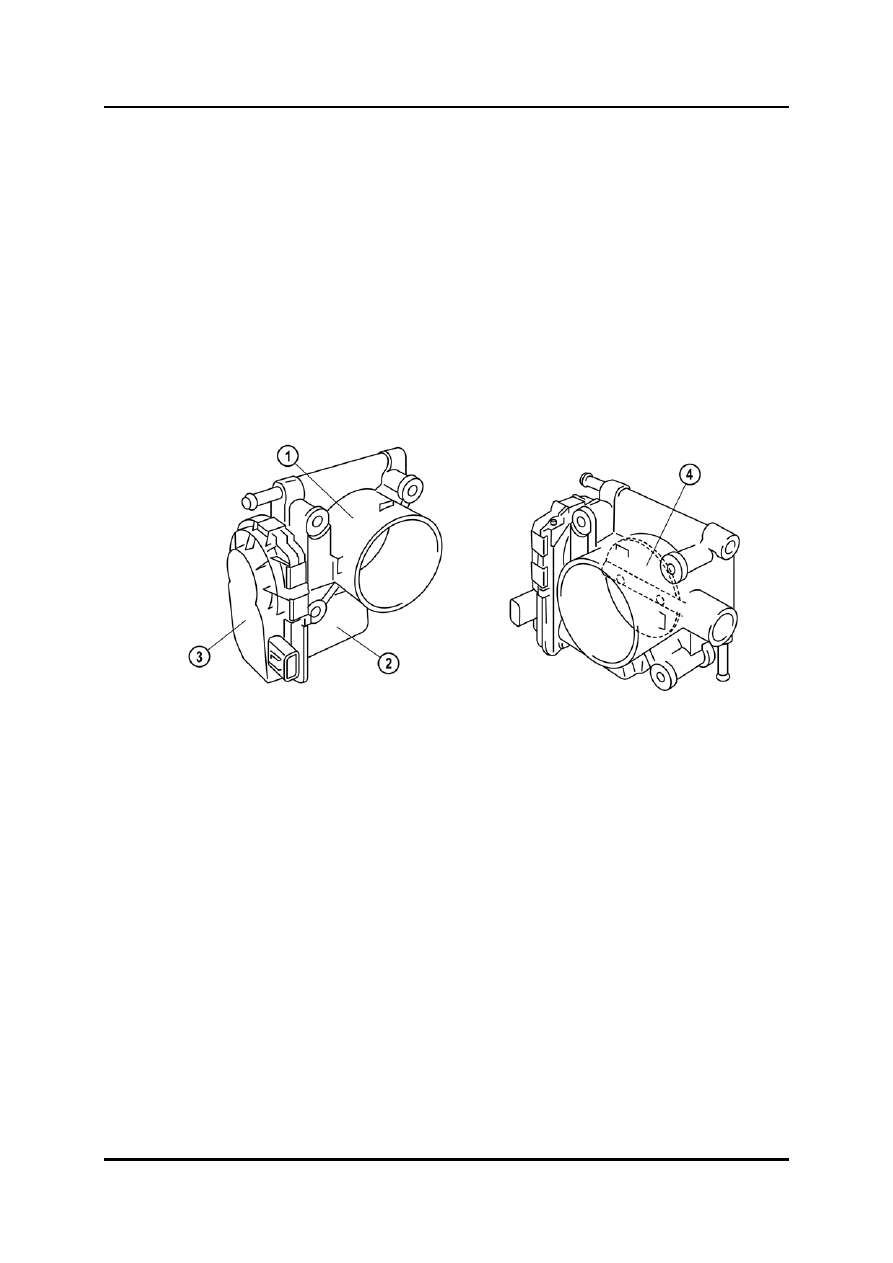

Электронное управление дроссельной заслонкой

•

Во всех двигателях используется корпус дроссельной заслонки с электронным
управлением, подобный тому, что используется в модели RX-8. Это заменяет
клапан IAC (Idle Air Control = управление подачей воздуха на холостом ходу).

•

Чтобы предотвратить замерзание влаги внутри корпуса дроссельной заслонки, и
таким образом предотвратить заклинивание клапана дроссельной заслонки,
охлаждающая жидкость двигателя циркулирует через корпус дроссельной
заслонки.

•

Корпус дроссельной заслонки неразборный.

•

Если привод дроссельной заслонки не приведён в действие, клапан дроссельной
заслонки поддерживается в слегка приоткрытом состоянии при помощи возвратной
пружины. Это допускает ограниченную работу двигателя в случае неисправности.







1

Корпус дроссельной заслонки 4

Клапан дроссельной заслонки

2

Привод дроссельной заслонки





3

Датчик TP (Throttle Position =







положение дроссельной заслонки)





01-5

Бензиновые двигатели

Двигатели

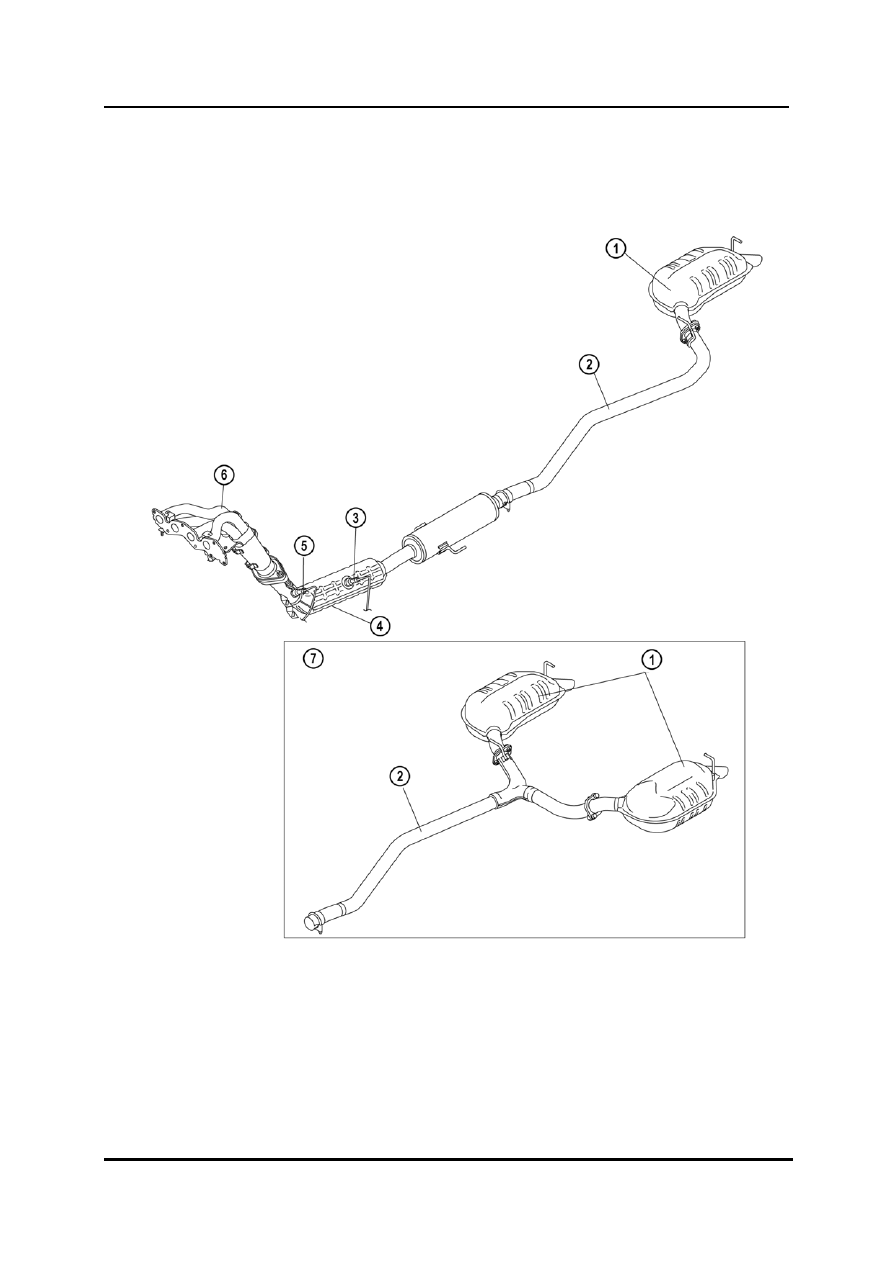

Система выпуска

•

Система выпуска перенесена из предыдущей модели Mazda6.

•

В автомобилях с двигателем LF теперь используют систему выпуска с двумя
основными глушителями (что ранее применялось только для двигателей L3).







1

Основной глушитель 5

HO2S

(передний)

2

Средняя труба 6

Выпускной коллектор

3

HO2S (Heated Oxygen Sensor = подогре-

7

LF, L3



ваемый кислородный датчик) (задний)





4

TWC (Three-Way Catalyst = каталитичес-





кий трёхкомпонентный нейтрализатор)







01-6

Двигатели

Бензиновые двигатели

Система зарядки

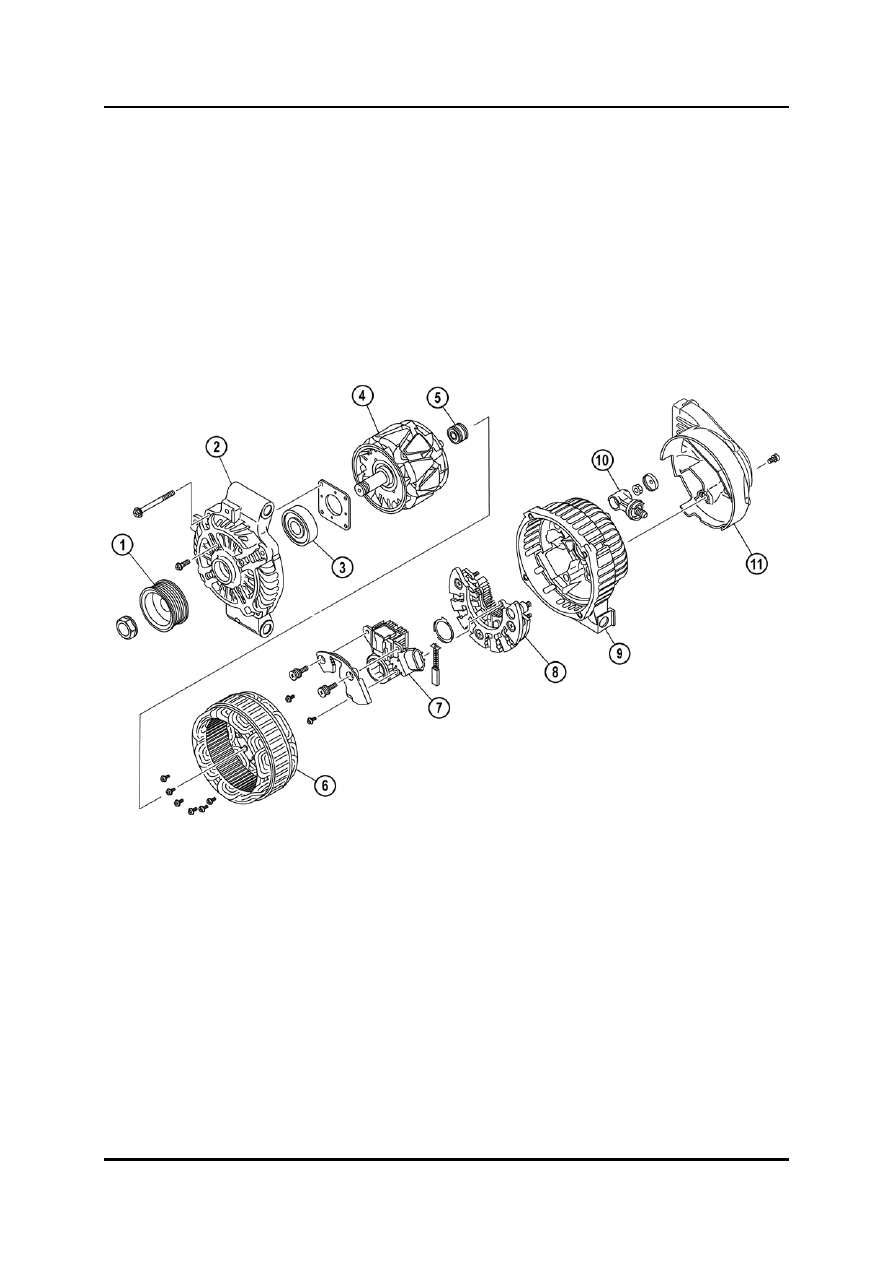

Конструкция генератора

•

Управление генератором выполняется модулем PCM (Powertrain Control Module =
модуль управления силовым агрегатом). Ток намагничивания катушки возбуждения
увеличивается или уменьшается встроенным в генератор мощным транзистором.
Мощный транзистор управляется сигналом рабочего цикла от PCM.

•

Для защиты генератора от высокой температуры выпускного коллектора
применены воздуховод генератора, выполненный из пластика, и теплоизолятор
генератора, выполненный из железа.







1

Шкив 7

Элемент регулятора (встроенный

2

Передняя крышка



мощный транзистор)

3

Передний подшипник 8

Выпрямитель

4

Ротор 9

Задняя крышка

5

Задний подшипник 10

Соединитель клеммы В

6

Обмотка статора 11

Теплоизолятор



01-7

Бензиновые двигатели

Двигатели

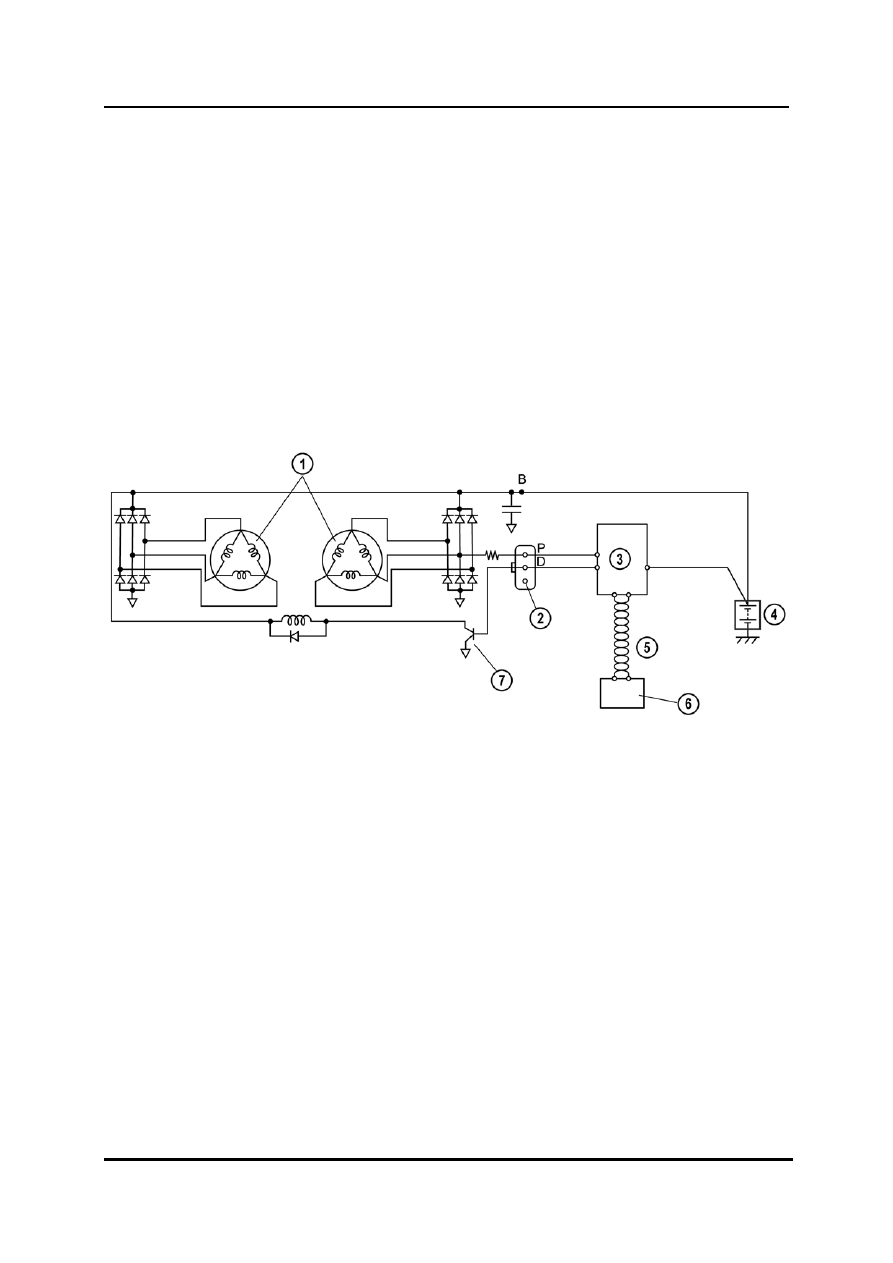

Электрическая схема генератора

•

Введены две треугольных обмотки статора. Благодаря этому снижены шумы от
работы генератора (электрические помехи) и минимизирована пульсация,
происходящая при выпрямлении напряжения в обмотке статора, в результате чего
обеспечивается стабильное напряжение на выходе.

•

Предупредительная световая сигнализация генератора на приборном щитке
загорается при следующих условиях:

–

Слабый сигнал напряжения на входе системы зарядки

–

Высокий уровень сигнала напряжения на входе системы зарядки

–

Слабый сигнал на входе цепи датчика IAT

–

Высокий уровень сигнала на входе цепи датчика IAT









1

Обмотка статора 6

Приборный щиток (предупредитель-

2

Контакт не используется



ная световая сигнализация)

3 PCM

7 Мощный транзистор

4

Аккумуляторная батарея





5

CAN (Controller Area Network = сеть







контроллеров)







01-8
