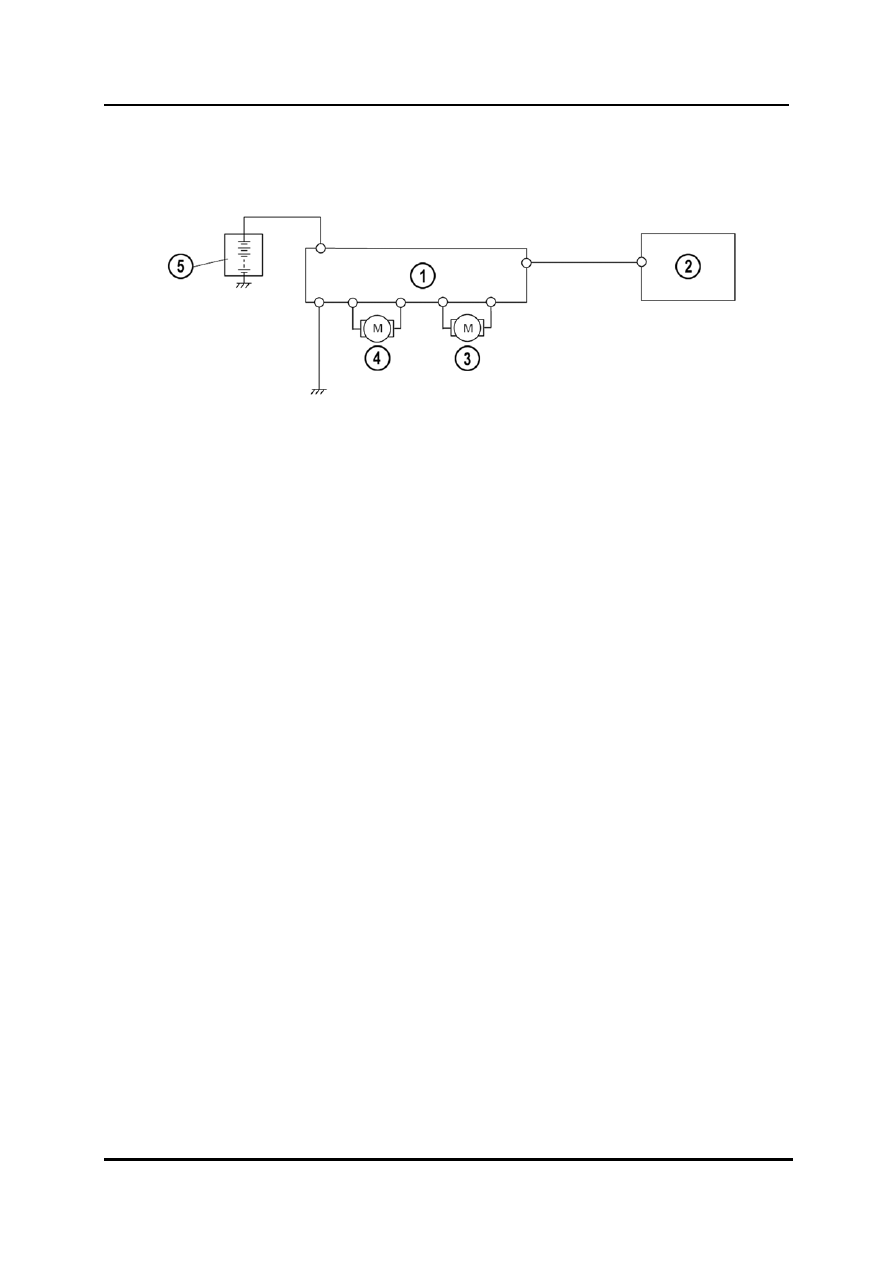

L3 Turbo Двигатель Электрическая схема вентиляторов системы охлаждения
M6-MPS_01023
1 Модуль управления вентилятором 4 Двигатель вентилятора системы 2 PCM охлаждения № 1 3 Двигатель вентилятора системы 5 Аккумуляторная батарея охлаждения № 2

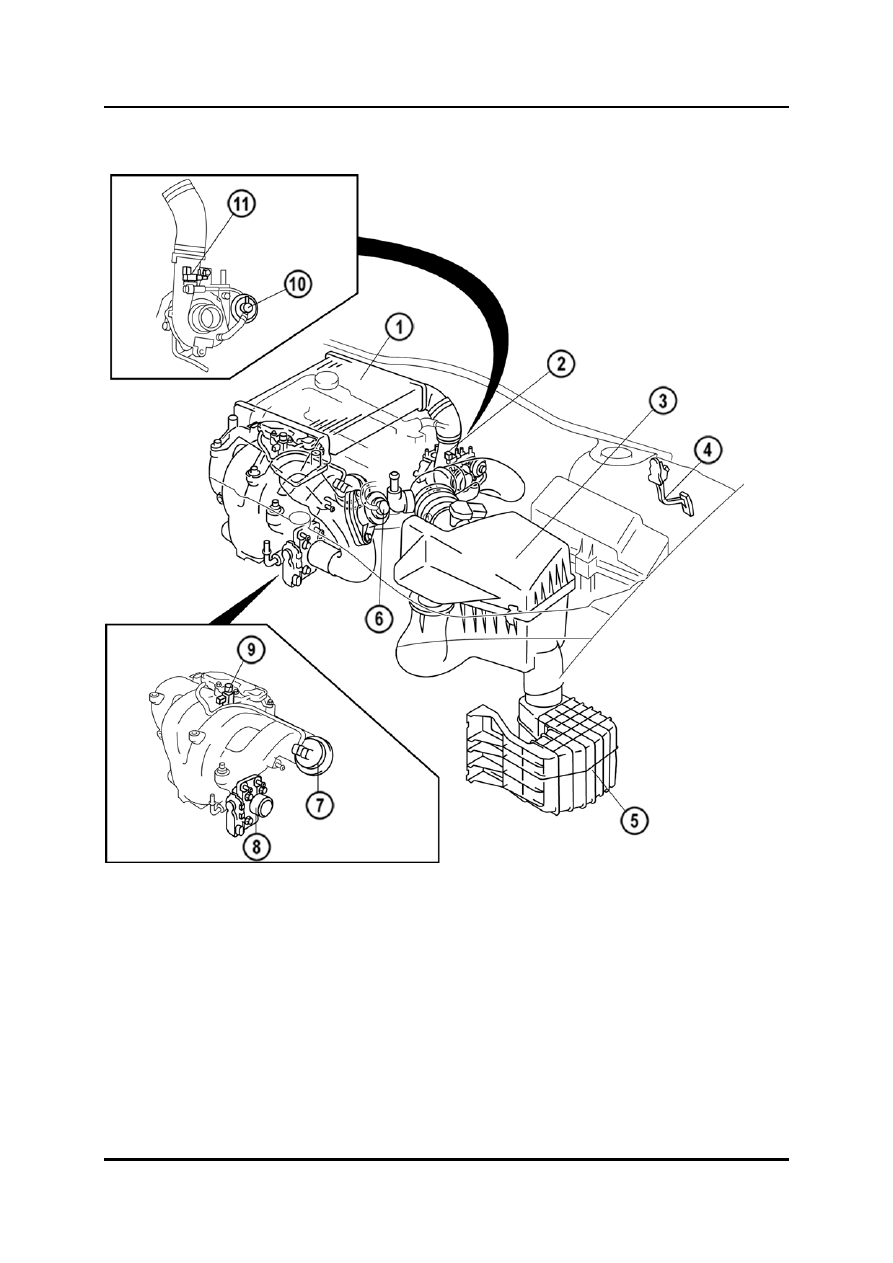

01-22 Двигатель L3 Turbo Система всасывания воздуха
M6-MPS_01024
1 Охладитель нагнетаемого воздуха 8 Корпус дроссельной заслонки 2 Турбокомпрессор 9 Регулируемый вихревой 3 Воздушный фильтр электромагнитный клапан 4 Педаль акселератора 10 Привод перепускной заслонки 6 Клапан перепуска воздуха перепускной заслонки 7 Привод регулируемого вихревого
запорного клапана

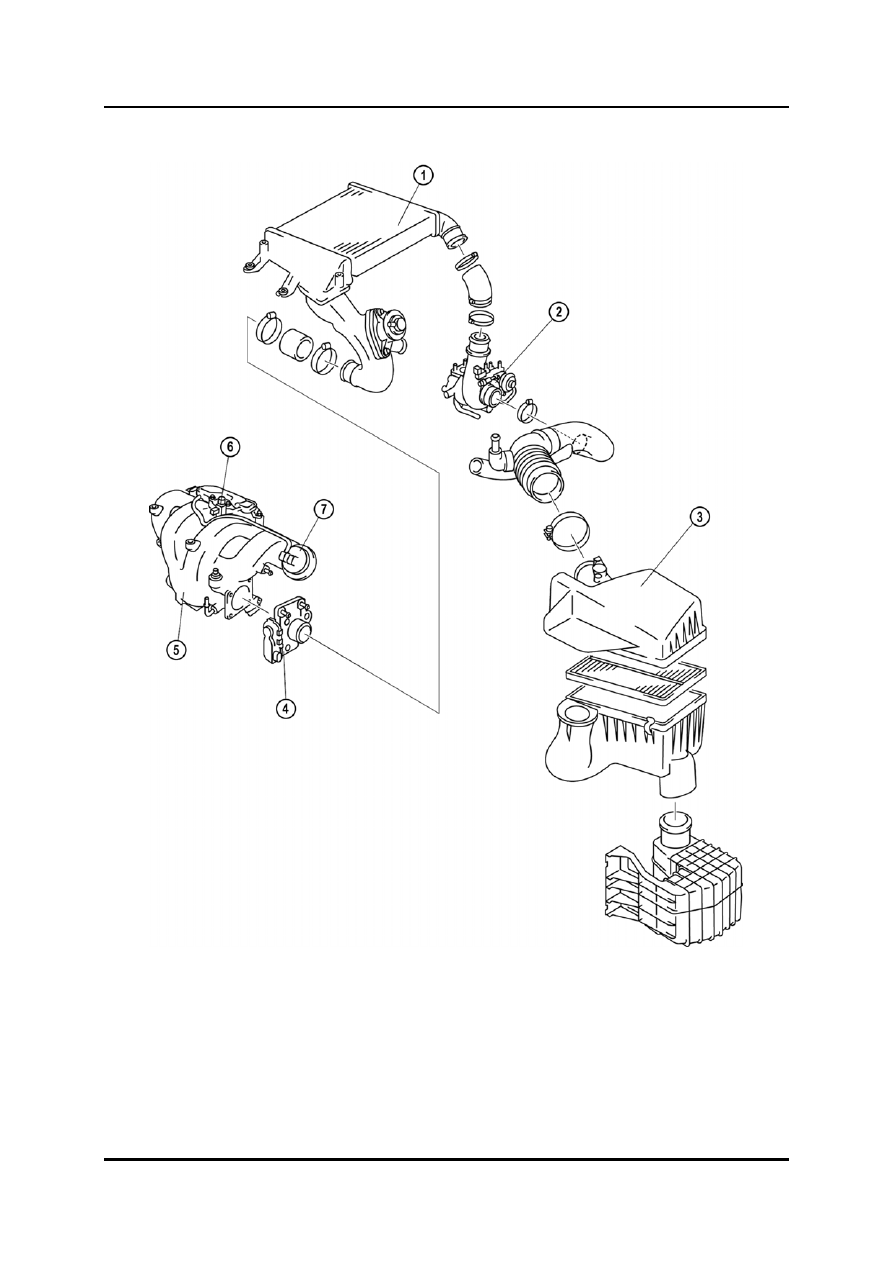

Двигатель L3 Turbo Схема прохождения шлангов системы всасывания воздуха
M6-MPS_01026
1 Охладитель нагнетаемого воздуха 6 Регулируемый вихревой 2 Турбокомпрессор электромагнитный клапан 3 Воздушный фильтр 7 Привод регулируемого вихревого 4 Корпус дроссельной заслонки запорного клапана 5 Впускной коллектор
L3 Turbo Двигатель Система нагнетания воздуха • В системе обеспечения давления наддува используется турбокомпрессор
Конструкция/работа турбокомпрессора • Турбокомпрессор состоит из турбинного колеса, компрессорного колеса, • Когда отработавшие газы продвигаются к турбинному колесу турбокомпрессора, • Привод перепускной заслонки открывает перепускной клапан в соответствии с • Когда перепускная заслонка открыта, давление отработавших газов на турбине
M6-MPS_01027
1 К радиатору нагнетаемого воздуха 4 От выпускного коллектора 2 Сторона всасываемого воздуха 5 К WU-TWC 3 Сторона отработавших газов 6 From air cleaner
01-26
