Приборы/Инф. система





M3FL_09013

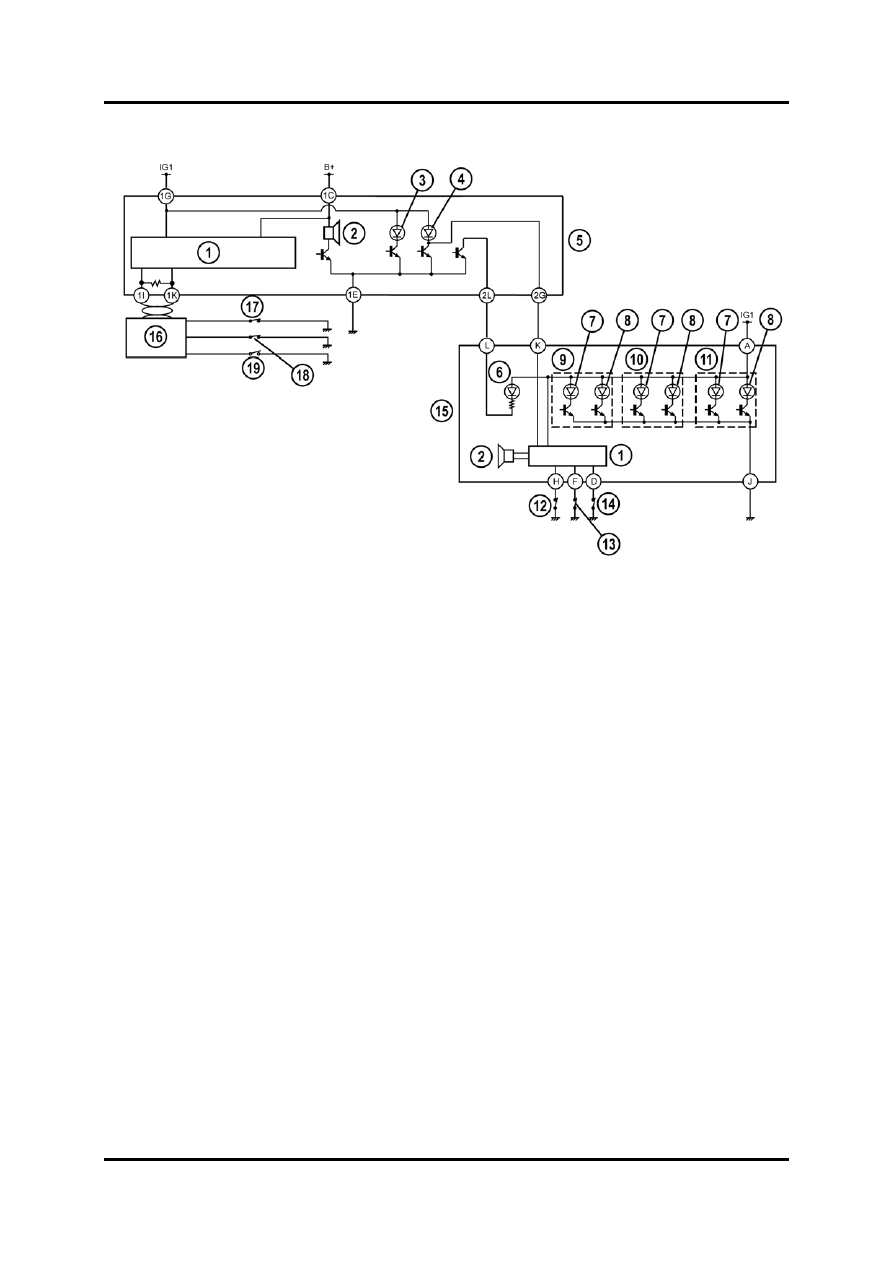

1  Микрокомпьютер 7

Красный (ремень безопасности не

2  Зуммер

  пристёгнут)

3  Световое предупреждение о не

8  Зелёный (ремень безопасности



пристёгнутом ремне безопасности

  пристёгнут)



водителя 11

Индикатор или лампочка правого

4  Предупредительная световая

  заднего сиденья

  сигнализация генератора 12

Датчик замка (задний левый)

5  Приборный щиток 13

Датчик замка (задний центральный)

6  Световое предупреждение о не

14  Датчик замка (задний правый)

  пристёгнутом ремне безопасности

15  Индикатор напоминания о не

  пассажира

  пристёгнутых ремнях безопасности

9  Индикатор или лампочка левого

16  Модуль управления SAS

  заднего сиденья 17

Датчик замка (со стороны водителя)

10  Индикатор или лампочка центрального

18  Датчик замка (со стороны пассажира)

  заднего сиденья 19

Датчик присутствия людей



Обучение обслуживанию Mazda3 F/L

09-35

Приборы/Инф. система

Кузов и доп. оборудование

Работа напоминания о не пристёгнутых передних ремнях безопасности

•

Если ремень безопасности водителя и/или пассажира не пристёгнут (со стороны
водителя: ремень безопасности не пристёгнут замком; со стороны пассажира:
ремень безопасности не пристёгнут замком и на пассажирском сиденье имеется
нагрузка не менее 15 кг), а скорость автомобиля составляет менее 20 км/час,
модуль управления SAS отсылает сигнал «световое предупреждение по запросу»
по скоростной шине CAN на приборный щиток.

•

Если скорость автомобиля составляет 20 км/час или более, модуль управления
SAS дополнительно отсылает на приборный щиток сигнал «звуковое
предупреждение о не пристёгнутых ремнях безопасности по запросу».

•

В зависимости от сигналов, поступающих от модуля управления SAS, приборный
щиток включает световое предупреждение о не пристёгнутом ремне безопасности
водителя/пассажира и звуковое предупреждение. В таблице ниже представлена
работа светового предупреждения о не пристёгнутых ремнях безопасности и
звукового предупреждения.



|

|

°

°

|

|

°

°

|

°

|

°

|

°

|

°

|

°

Св ет.предупр. о
непристёгн. ремне
безопасн. пассажира

Позиция

Ремень безопасности
в одителя

Ремень безопасности
пассажира

Св ет.предупр. о
непристёгн. ремне
безопасн. в одителя

Зв уков ое
предупреждение

: Пристёгнут

: Не пристёгнут

: Св етится

M3FL_T09009

Условие

: Мигает

: Зв уков ой сигнал

Скорость автомоб. менее 20 км/час

Скорость автом. 20 км/час или более




•

Приборный щиток выключает звуковое предупреждение через 90 сек после
последнего включения, даже если скорость автомобиля становится меньше 20
км/час до истечения 90 сек.


ПРИМ: Звуковое предупреждение о пристёгнутом ремне безопасности

водителя/пассажира можно отключить с помощью M-MDS посредством опции
Toolbox

→Module Programming→Programmable Parameters→ Warning

Lamps/Chimes (Панель инструментов

→Программирование

модуля

→Программируемые параметры→Предупредительные

лампочки/звуки).

09-36

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Приборы/Инф. система


ПРИМ: Световое предупреждение о не пристёгнутом ремне безопасности пассажира

можно проверить с помощью режима проверки входов/выходов приборного
щитка.



Работа напоминания о не пристёгнутых задних ремнях безопасности

•

Индикатор напоминания о не пристёгнутых ремнях безопасности включает всю
световую индикацию задних ремней безопасности после включения зажигания или
при отстёгивании и пристёгивании задних ремней безопасности во время работы
двигателя. Цвет световой индикации даёт информацию о состоянии ремней
безопасности:

–

Если световой индикатор горит красным цветом, соответствующий ремень
безопасности не пристёгнут (замок ремня безопасности не застёгнут).

–

Если световой индикатор горит зелёным цветом, соответствующий ремень
безопасности пристёгнут (замок ремня безопасности застёгнут).


•

Кроме того, звуковое предупреждение индикатора напоминания о не пристёгнутом
ремне безопасности звучит в течение 0,5 сек, когда ремень безопасности не
пристёгнут, в то время как двигатель работает.

•

Индикатор напоминания о не пристёгнутых ремнях безопасности выключает всю
предупредительную световую сигнализацию ремней безопасности либо через 40
сек после запуска двигателя (т.е., после выключения предупредительной световой
сигнализации генератора), либо через 40 сек после последнего включения (в
случае, когда указательная световая сигнализация была включена во время
работы двигателя).





Обучение обслуживанию Mazda3 F/L

09-37

Система управления

Кузов и доп. оборудование

Система управления

Общие характеристики

•

Конструкция и принцип работы системы управления, по сути, перенесены из
современной модели Mazda3, за исключением следующих особенностей:

–

Модуля «бесключевого» управления, подключённого к высокоскоростной шине
CAN (аналогично модели Mazda5)

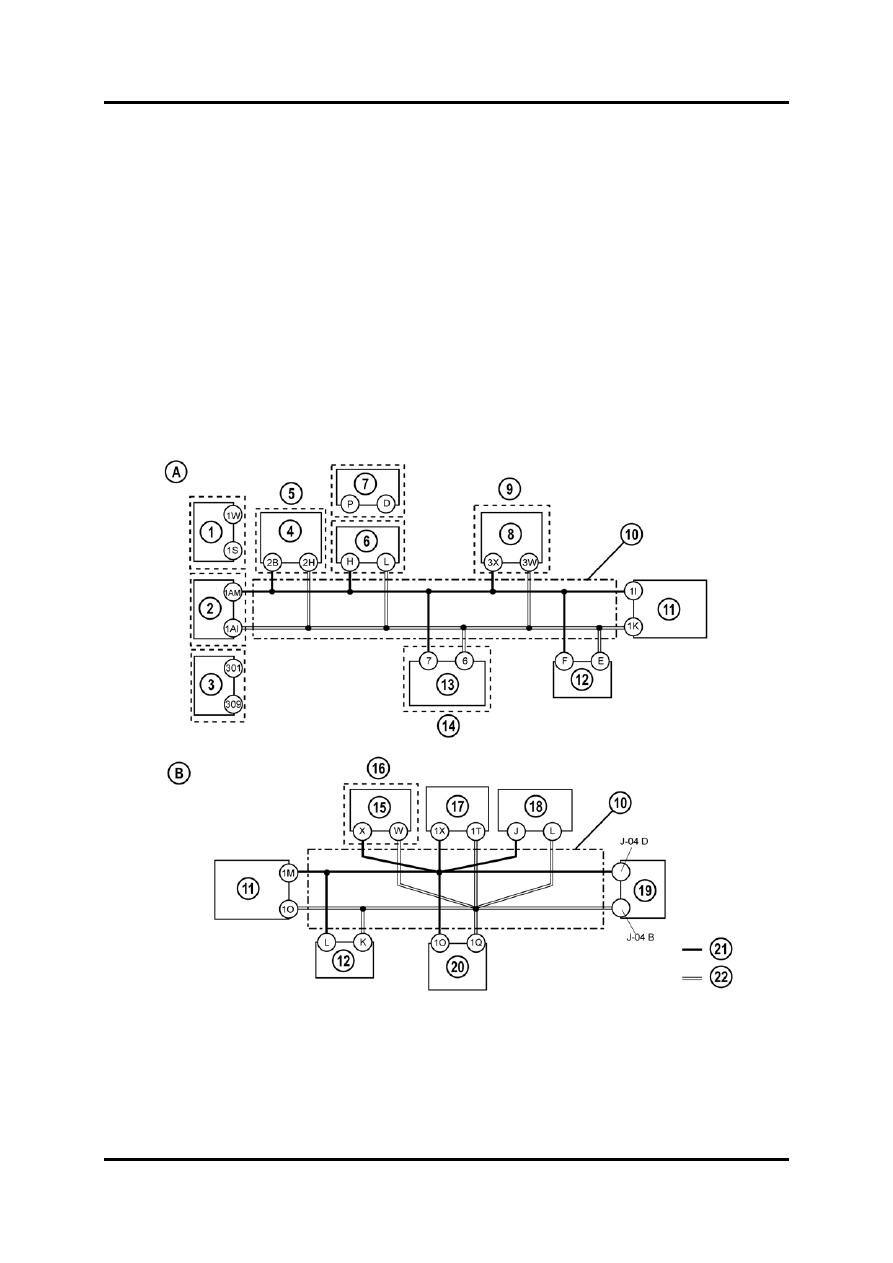

Сеть контроллеров

•

В автомобилях с Усовершенствованной системой «бесключевого» входа и запуска
модуль «бесключевого» управления подключается к высокоскоростной шине CAN.





M3FL_09012
