Mazda 3 Facelift. Руководство - часть 9





Коробка передач

Автоматическая коробка передач FN4A-EL

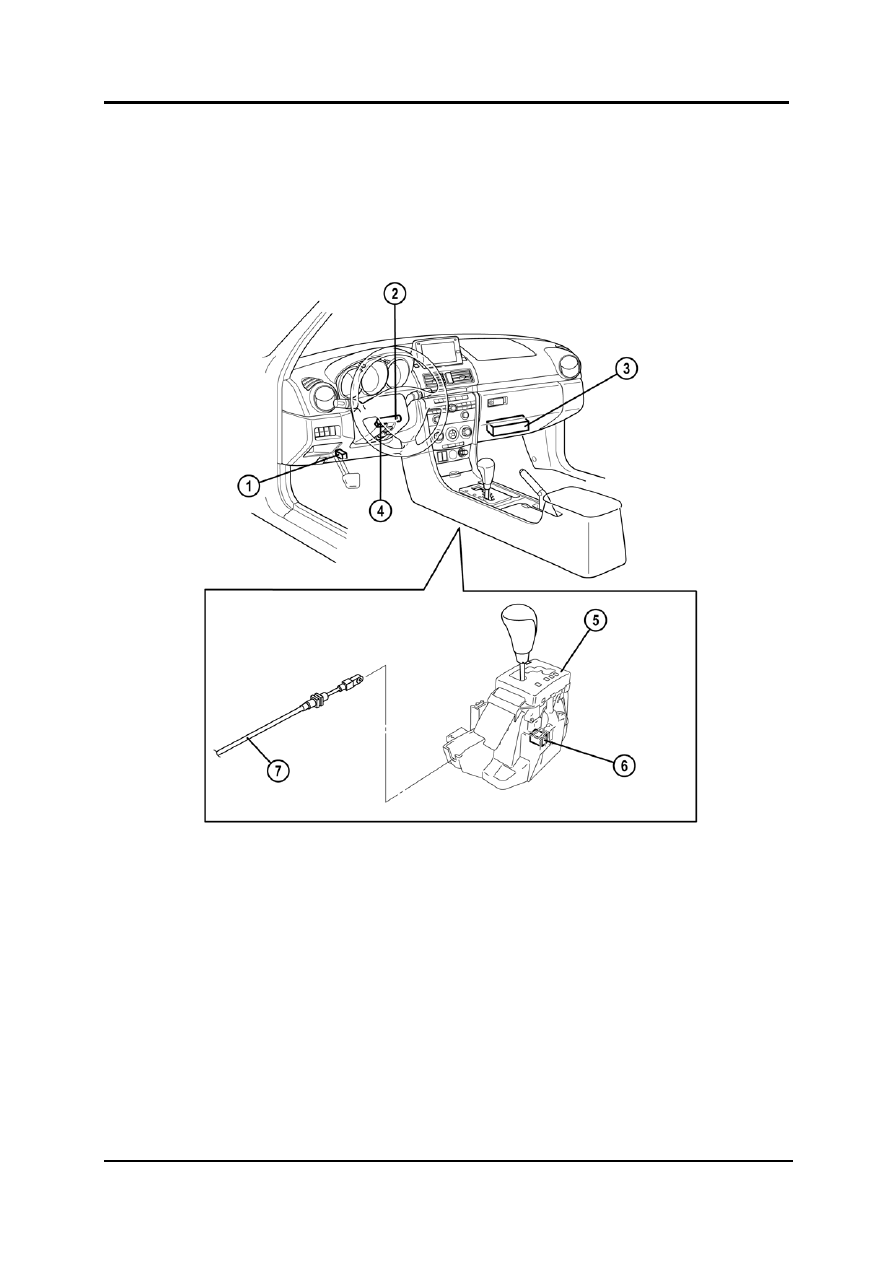

Механизм переключения передач

•

В коробке передач в блоке с ведущим мостом FN4A-EL механизм переключения
передач имеет систему стопора включения передач/систему блокировки ключа с
электрическим приводом для предотвращения нечаянного выбора неверной
передачи.





M3FL_05005



1  Выключатель тормоза 4

Соленоид блокировки ключа

2  Замок зажигания 5

Элемент рычага выбора передач

3 PJB

(с встроенным реле стопора

6  Соленоид стопора включения передач

  включения передачи) 7

Трос выбора передач




Обучение обслуживанию Mazda3 F/L

05-7

Автоматическая коробка передач FN4A-EL

Коробка передач

Система стопора включения передач/Система блокировки ключа

•

Система стопора включения передач не позволяет рычагу переключения передач
переключаться из положения P, пока не будет нажата педаль тормоза, тогда как
система блокировки ключа позволяет вынуть ключ, только если рычаг
переключения передач находится в положении P.

•

Система состоит из датчика положения P, реле блокировки переключения передач,
соленоида блокировки переключения передач, соленоида блокировки ключа,
резистора блокировки ключа и модуля «бесключевого» управления (последние два
элемента устанавливаются только в автомобилях с Усовершенствованной
системой «бесключевого» входа и запуска).





M3FL_05006



05-8

Обучение обслуживанию Mazda3 F/L

Коробка передач

Автоматическая коробка передач FN4A-EL

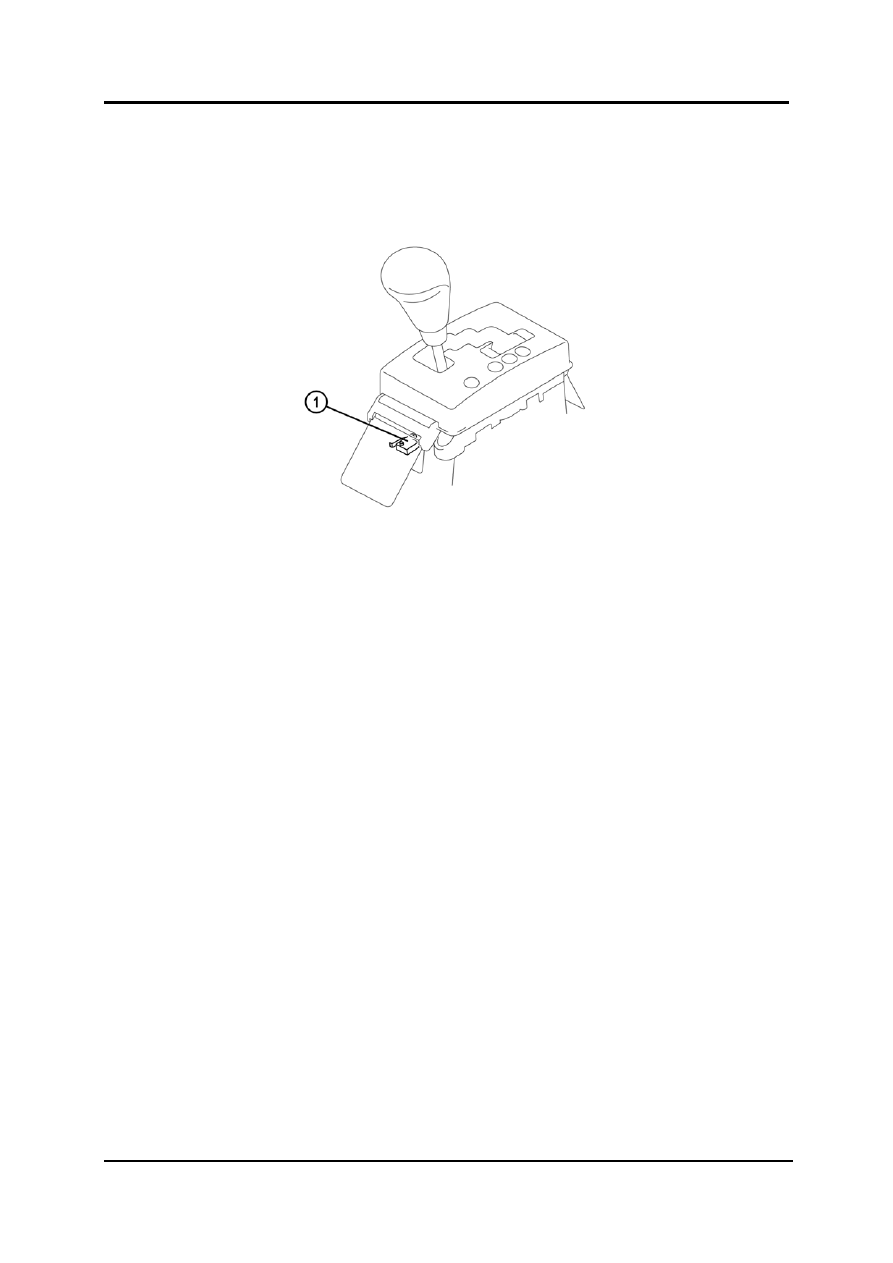

Датчик положения P

•

Датчик положения P находится на элементе рычага переключения передач и
определяет, находится ли рычаг переключения передач в положении P или нет.





M3FL_05007



1  Датчик положения P




•

Если рычаг переключения передач находится в положении P, датчик замыкает на
массу реле блокировки переключения передач.

•

Если рычаг переключения передач находится в любом другом положении, кроме
положения P, датчик замыкает на массу соленоид блокировки ключа (в
автомобилях со стандартной системой «бесключевого» входа) или модуль
«бесключевого» управления (в автомобилях с Усовершенствованной системой
«бесключевого» входа и запуска).



Обучение обслуживанию Mazda3 F/L

05-9

Автоматическая коробка передач FN4A-EL

Коробка передач

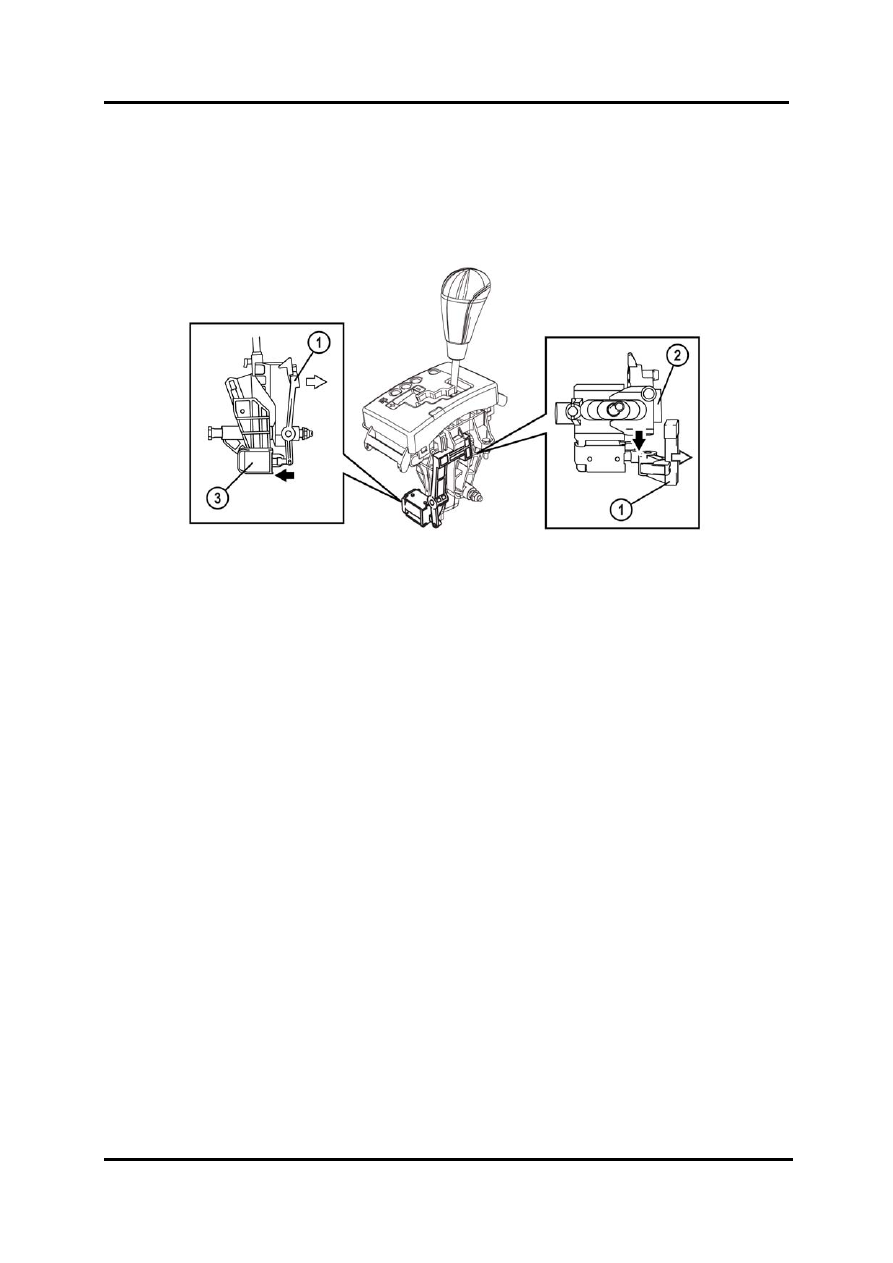

Соленоид стопора включения передач

•

Соленоид стопора переключения передач находится на элементе рычага
переключения передач и управляет стопорным рычагом, который не даёт рычагу
переключения передач выходить из положения P.





M3FL_05008



1  Стопорный рычаг 3

Соленоид стопора включения передач

2  Рычаг переключения передач




•

Если рычаг переключения передач находится в положении P, зажигание включено
и педаль тормоза нажата, на реле блокировки переключения передач и,
следовательно, на соленоид блокировки переключения передач, подаётся
электропитание. В результате, стопорный рычаг не ограничивает перемещение
рычага переключения передач, позволяя переключение из положения P.

•

При любых других условиях, кроме вышеописанных, реле блокировки
переключения передач и, следовательно, соленоид блокировки переключения
передач, отключены от питания. В результате, стопорный рычаг препятствует
перемещению рычага переключения передач, предотвращая переключение из
положения P.




05-10

Обучение обслуживанию Mazda3 F/L
