Коробка передач

Механическая коробка передач G66M-R

Механизм переключения передач

•

В коробке передач в блоке с ведущим мостом используется тросовый механизм
переключения передач с встроенным механизмом блокировки передачи заднего
хода. Процедура регулировки троса выбора передач аналогична процедуре,
применяемой в современной модели Mazda3.

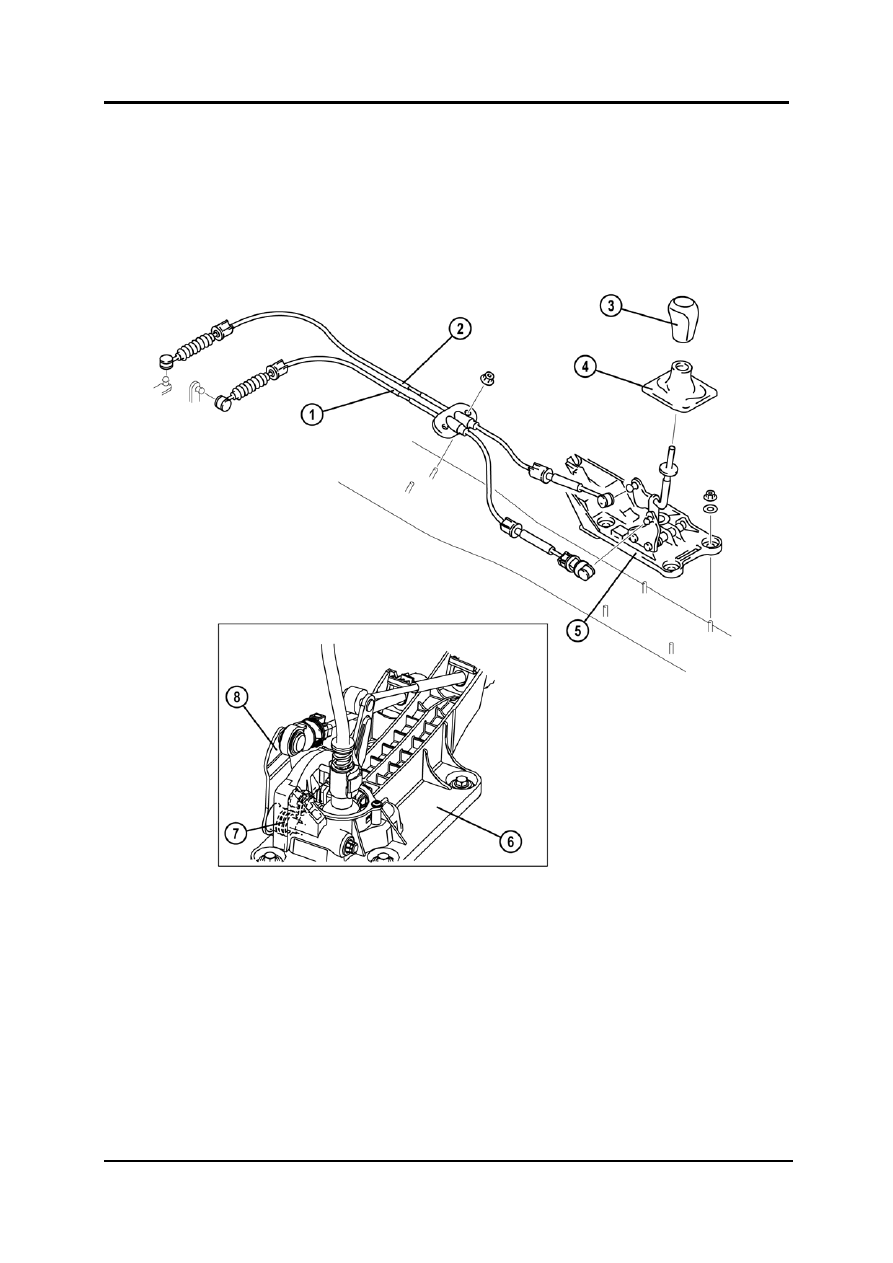

M3FL_05002



1  Трос выбора передач 5

Элемент рычага переключения

2  Трос переключения передач

  передач

3  Рукоятка рычага переключения

6  Опорная плита

  передач 7

Пружина выбора передач

4  Панель кожуха 8

Рычаг переключения



Обучение обслуживанию Mazda3 F/L

05-3

Механическая коробка передач G66M-R

Коробка передач

Механизм блокировка заднего хода

•

Механизм блокировки передачи заднего хода не даёт водителю случайно
переключиться на передачу заднего хода при переключении на 1 передачу.

•

При переключении на 1 передачу выступ на рычаге переключения передач входит
в контакт с ограничительной планкой, ограничивающей перемещение рычага и
предотвращающей случайное переключение на передачу заднего хода.

•

При переключении на передачу заднего хода, как только осуществляется нажатие
на рычаг переключения передач и его перемещение по направлению к положению
передачи заднего хода, выступ на рычаге заходит под ограничительную планку,
снимая запрещение переключения на передачу заднего хода и позволяя
переключиться на эту передачу.

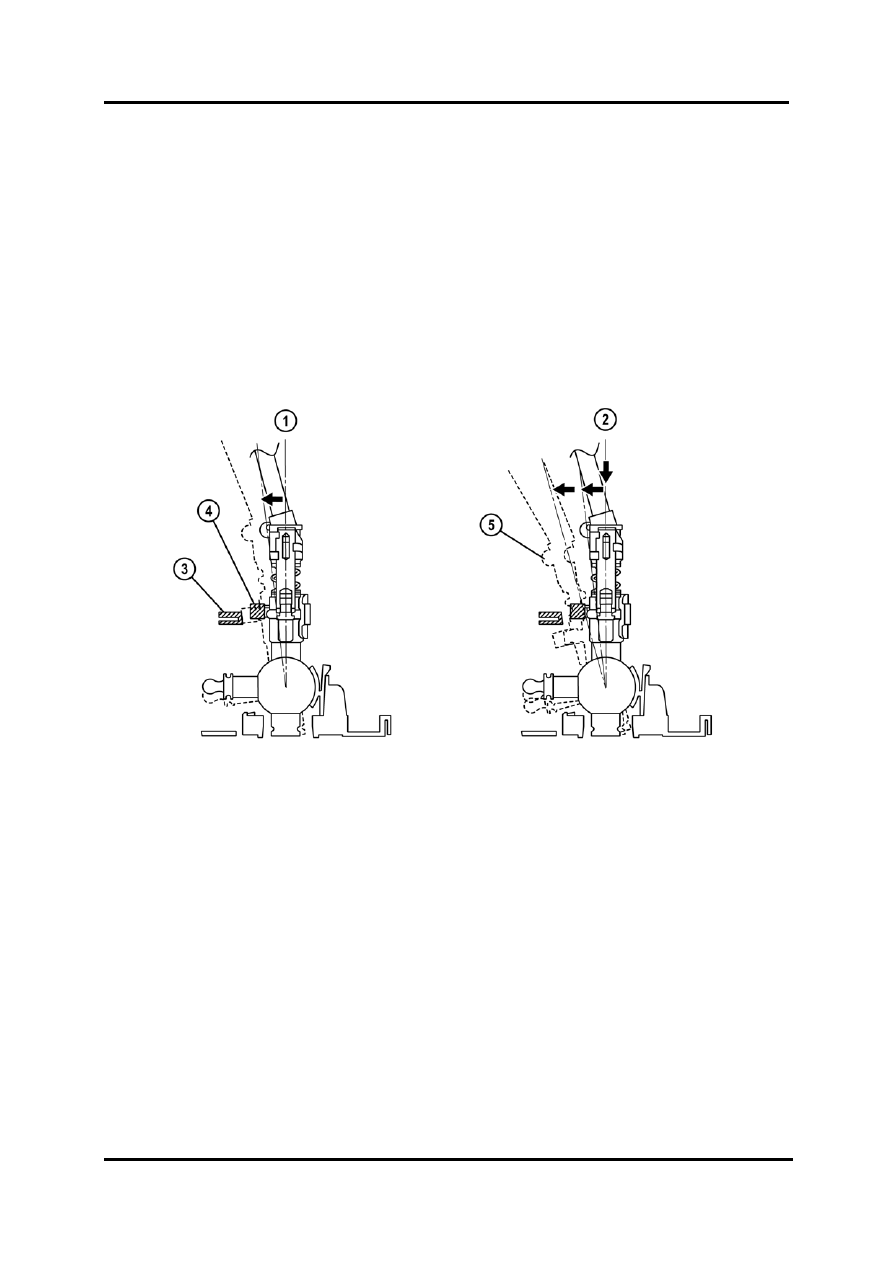

M3FL_05003



1  Переключение на 1 передачу 3

Ограничительная планка

2  Переключение на передачу заднего

4  Выступ

  хода 5

Положение заднего хода





05-4

Обучение обслуживанию Mazda3 F/L

Коробка передач

Автоматическая коробка передач FN4A-EL

Автоматическая коробка передач FN4A-EL

Общие характеристики

•

Конструкция и принцип работы автоматической коробки передач FNA-EL для
переднеприводных автомобилей, по сути, перенесены из современной модели
Mazda3, за исключением следующих особенностей:

–

Механизма переключения передач с системой стопора включения
передач/системой блокировки ключа с электрическим приводом



Общий вид

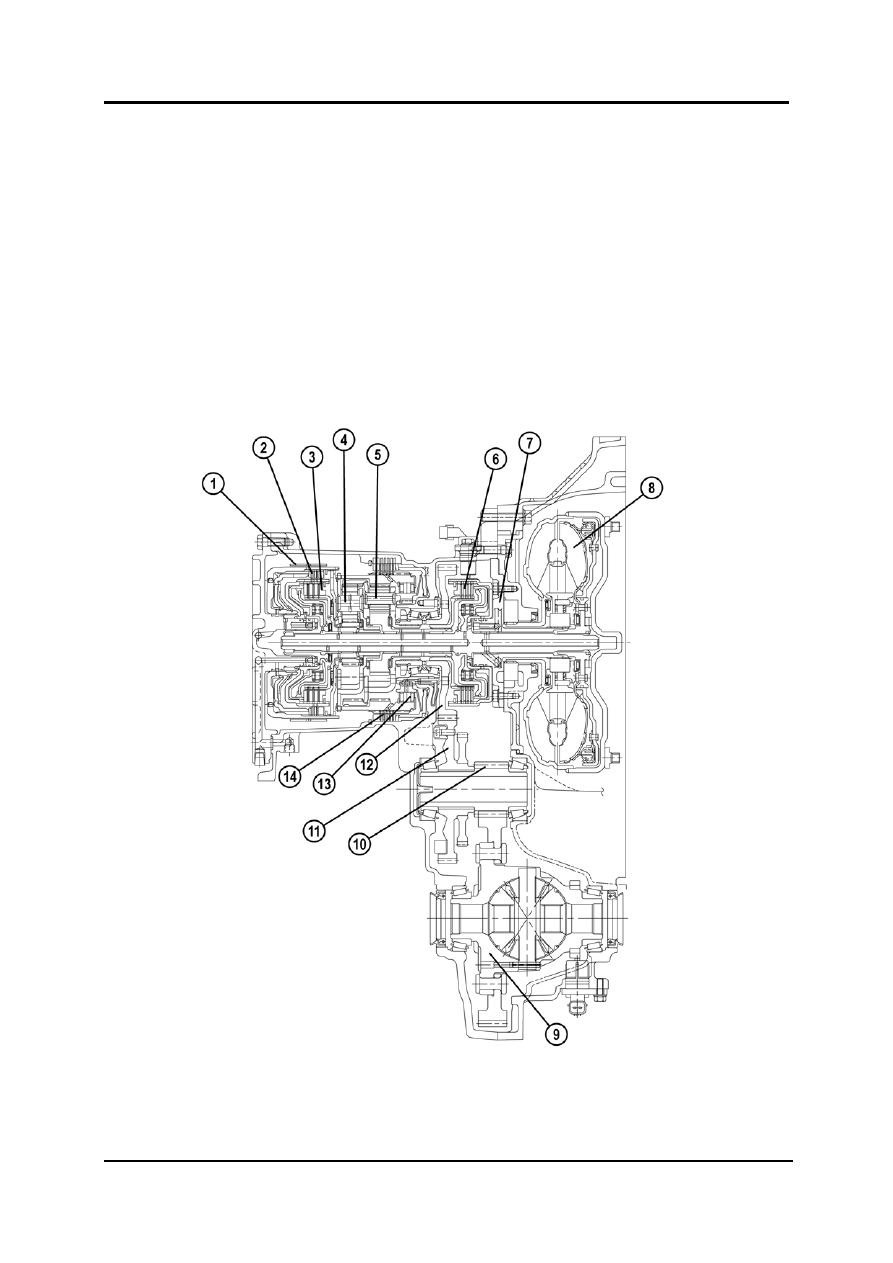

M3FL_05004



Обучение обслуживанию Mazda3 F/L

05-5

Автоматическая коробка передач FN4A-EL

Коробка передач



1  Тормозная лента 2-4 передачи 9

Дифференциал

2  Муфта передачи заднего хода 10

Выходная шестерня

3  Муфта 3-4 передачи 11

Дополнительная шестерня

4  Задняя планетарная передача 12

Главная шестерня

5  Передняя планетарная передача 13

Муфта свободного хода

6  Муфта передней передачи 14

Тормоз низкой передачи и передачи

7  Масляный насос

  заднего хода

8  Гидротрансформатор






05-6

Обучение обслуживанию Mazda3 F/L
