Двигатель

Двигатель 1.3 MZR

Двигатель 1.3 MZR

Общие характеристики

•

Конструкция и принцип работы двигателя 1.3 MZR, по сути, перенесены из
современной модели Mazda3 с двигателем ZJ, за исключением следующих
особенностей:

–

Были изменены фазы газораспределения выпускных клапанов



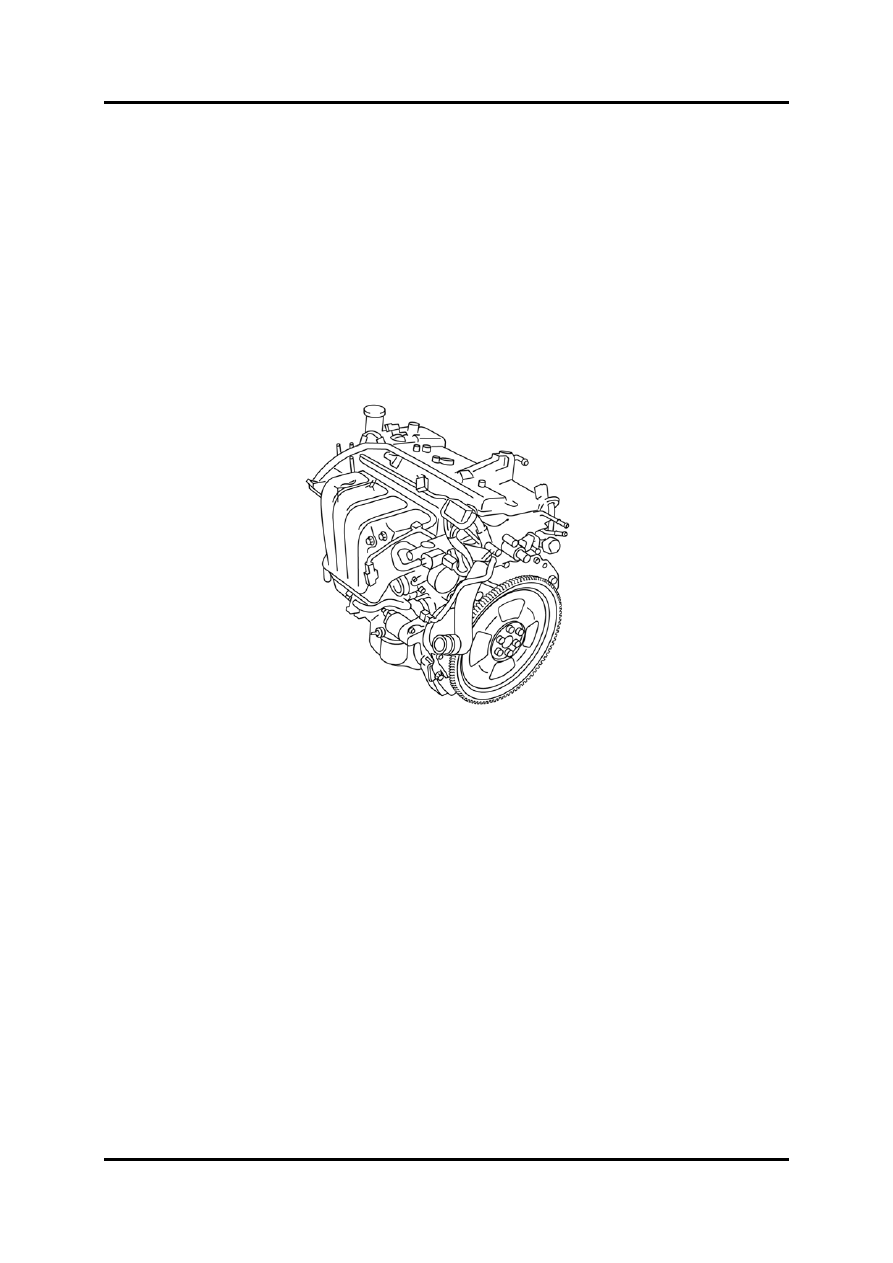

Общий вид





M3FL_01019




Обучение обслуживанию Mazda3 F/L

01-1

Механическая часть

Двигатель 1.3 MZR

Механическая часть

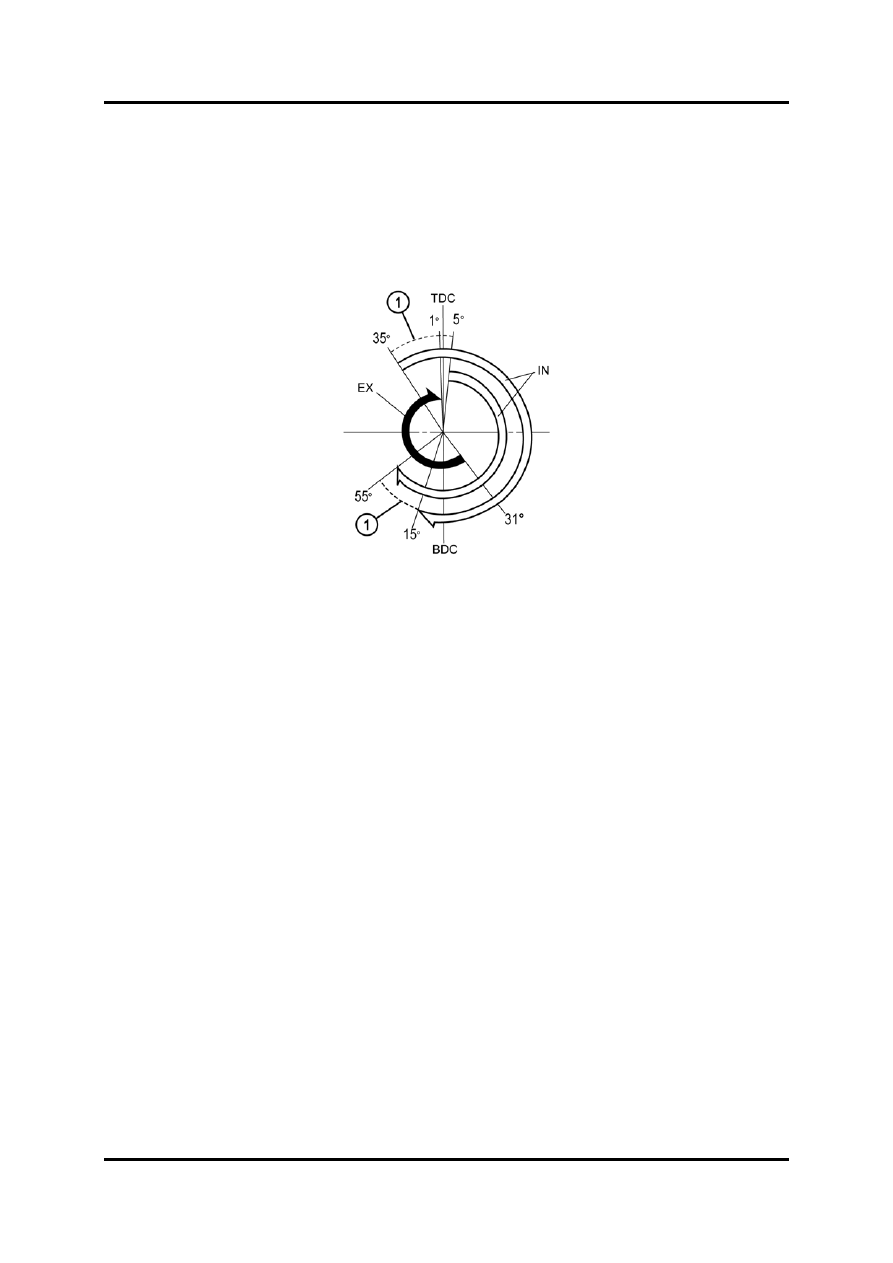

Распределительный вал

•

Распределительный вал со стороны выпуска изменён так, что выпускные клапаны
открываются позднее.





M3FL_01020



1  Переменный интервал







01-2

Обучение обслуживанию Mazda3 F/L

Двигатель

Двигатель 2.0 MZR

Двигатель 2.0 MZR

Общие характеристики

•

Конструкция и принцип работы двигателя 2.0 MZR, по сути, перенесены из
современной модели Mazda3 с двигателем LF, за исключением следующих
особенностей:

–

Электронного клапана дроссельной заслонки с управляемым по проводу реле и
датчиком положения педали акселератора (аналогичного установленному в
модели Mazda6 F/L)

–

Катушки прямого зажигания со встроенным мощным транзистором
(аналогичной той, которая установлена в модели Mazda6 F/L)

–

Кислородного датчика восходящего направления линейного типа
(широкополосного) (аналогичного тому, что установлен в модели Mazda6 F/L)

–

Генератора с двумя обмотками статора (аналогичного тому, что установлен в
модели Mazda6 F/L)

–

Датчика положения коленчатого вала и распределительного вала
магниторезистивного типа (аналогичного тому, что установлен в модели
Mazda6 F/L)

–

Системы газораспределения с изменяемыми фазами, имеющей клапан
управления подачей масла и привод распределительного вала (аналогичной
той, что установлена в модели Mazda6 F/L)

–

Систему автоматического поддержания скорости (круиз-контроль), встроенную
в PCM, имеющую выключатели круиз-контроля и датчик положения педали
тормоза (аналогичную той, что установлена в модели Mazda6 F/L)


ПРИМ: Более подробную информацию можно найти в Учебном руководстве «Основы

управления бензиновым двигателем» (CT-L2004).



Обучение обслуживанию Mazda3 F/L

01-3

Двигатель 2.0 MZR

Двигатель

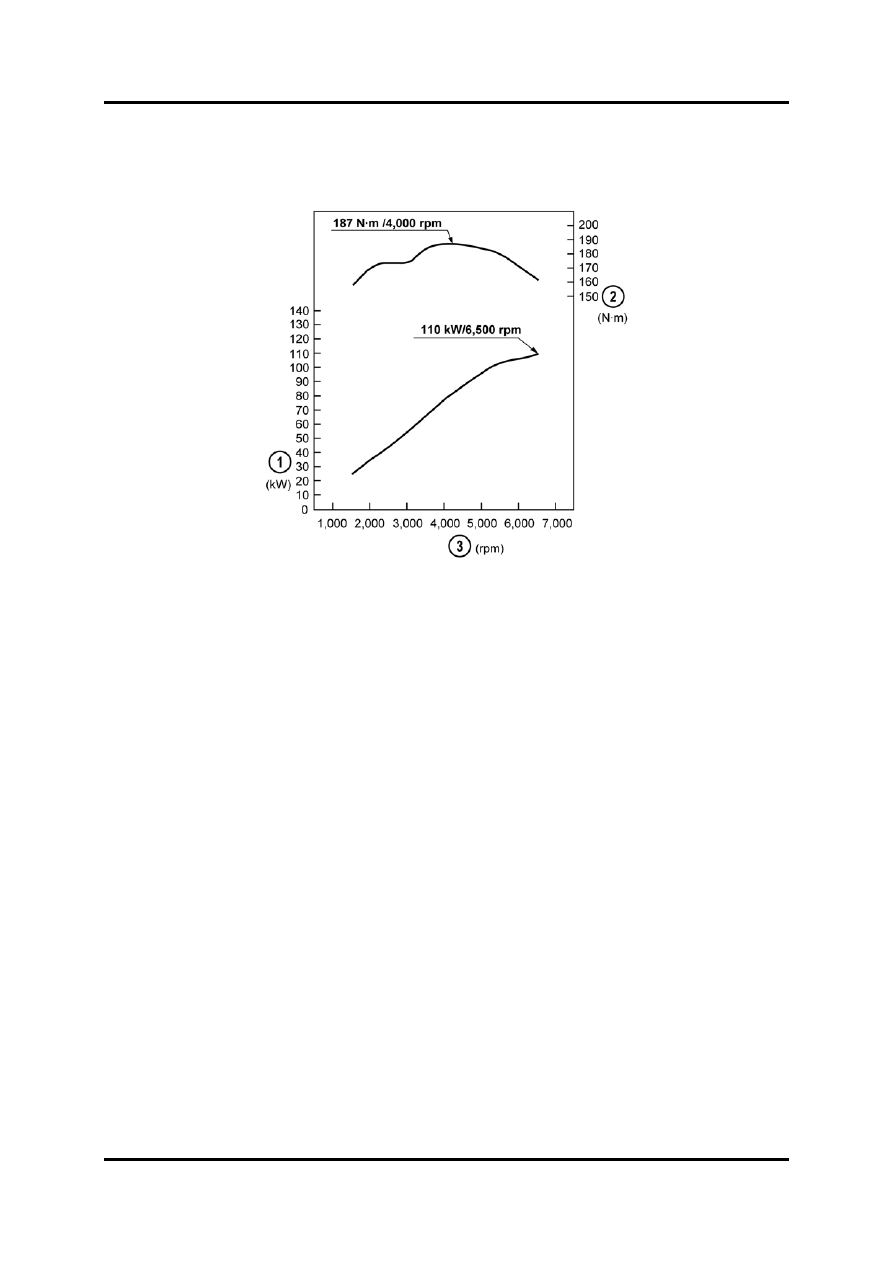

Кривая рабочих характеристик двигателя





M3FL_01001



1  Мощность 3

Частота вращения коленчатого вала

2  Крутящий момент



двигателя

01-4

Обучение обслуживанию Mazda3 F/L
