Mazda 3 MPS (2006+). Руководство - часть 7





Двигатель L3

Turbo

Замечания:






Обучение обслуживанию Mazda3 MPS

01-17

L3 Turbo

Двигатель



01-18

Обучение обслуживанию Mazda3 MPS

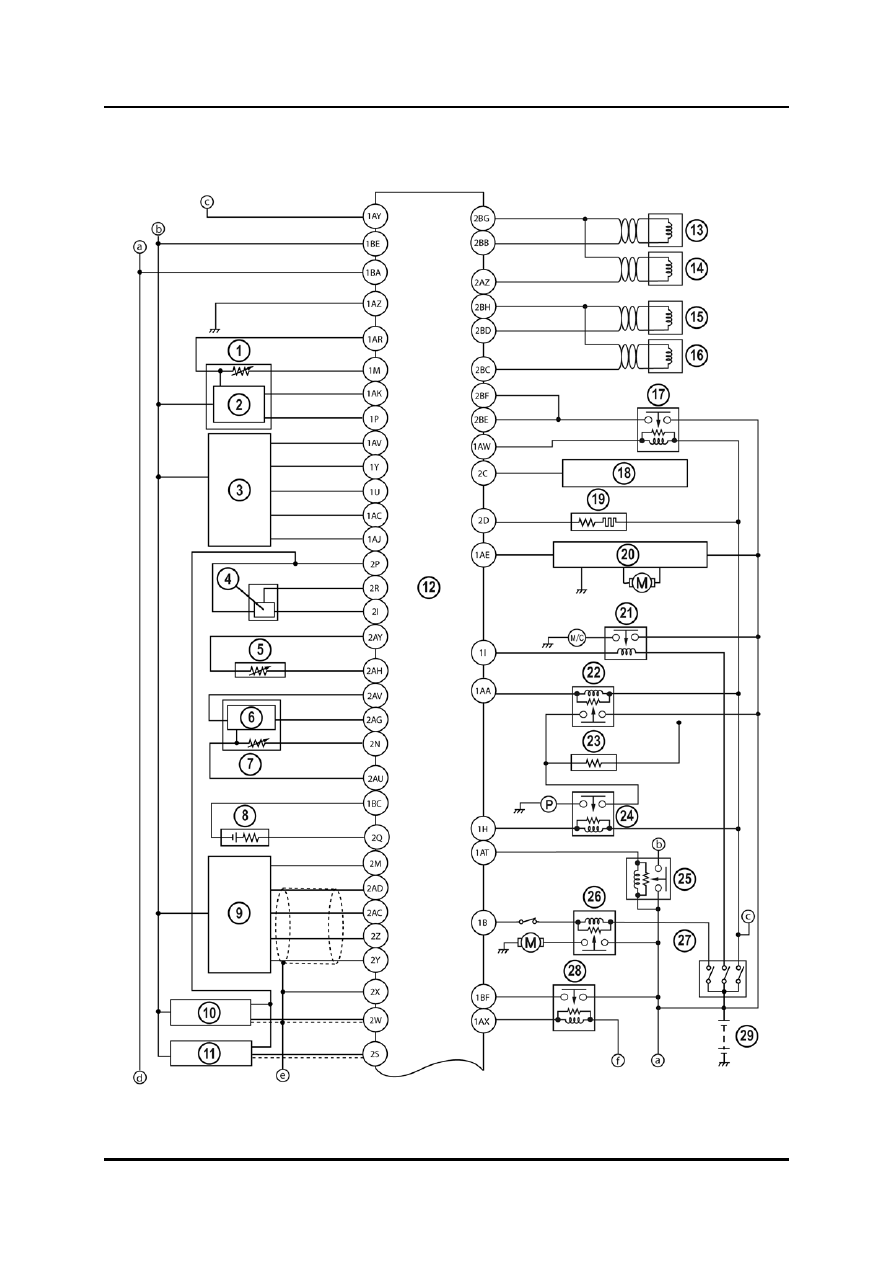

Схема электрических соединений системы управления двигателем



M3_MPS_01015

Двигатель L3

Turbo



1  Датчик IAT

16  Топливная форсунка № 2

2  Датчик MAF

17  Реле топливных форсунок

3  Датчик APP

18  Нагреватель переднего датчика HO2S

4  Датчик давления топлива 19

Нагреватель заднего датчика HO2S

5  Датчик температуры охлаждающей

20  Модуль управления вентилятором

  жидкости двигателя 21

Реле A/C (Air Conditioning = воздушное

6  Датчик абсолютного давления в



кондиционирование)

  коллекторе 22

Реле управления скоростью

7  Датчик температуры воздуха наддува

  топливного насоса

8  Задний датчик HO2S

23  Резистор топливного насоса

9  Передний датчик HO2S

24  Реле топливного насоса

10  Датчик CKP

25  Главное реле

11  Датчик положения распределит. вала 26

Реле стартера

12 PCM

27 Выключатель зажигания

13  Топливная форсунка № 1

28  Управляемое по проводам реле

14  Топливная форсунка № 4

29  Аккумуляторная батарея

15  Топливная форсунка № 3





Обучение обслуживанию Mazda3 MPS

01-19

L3 Turbo

Двигатель



01-20

Обучение обслуживанию Mazda3 MPS

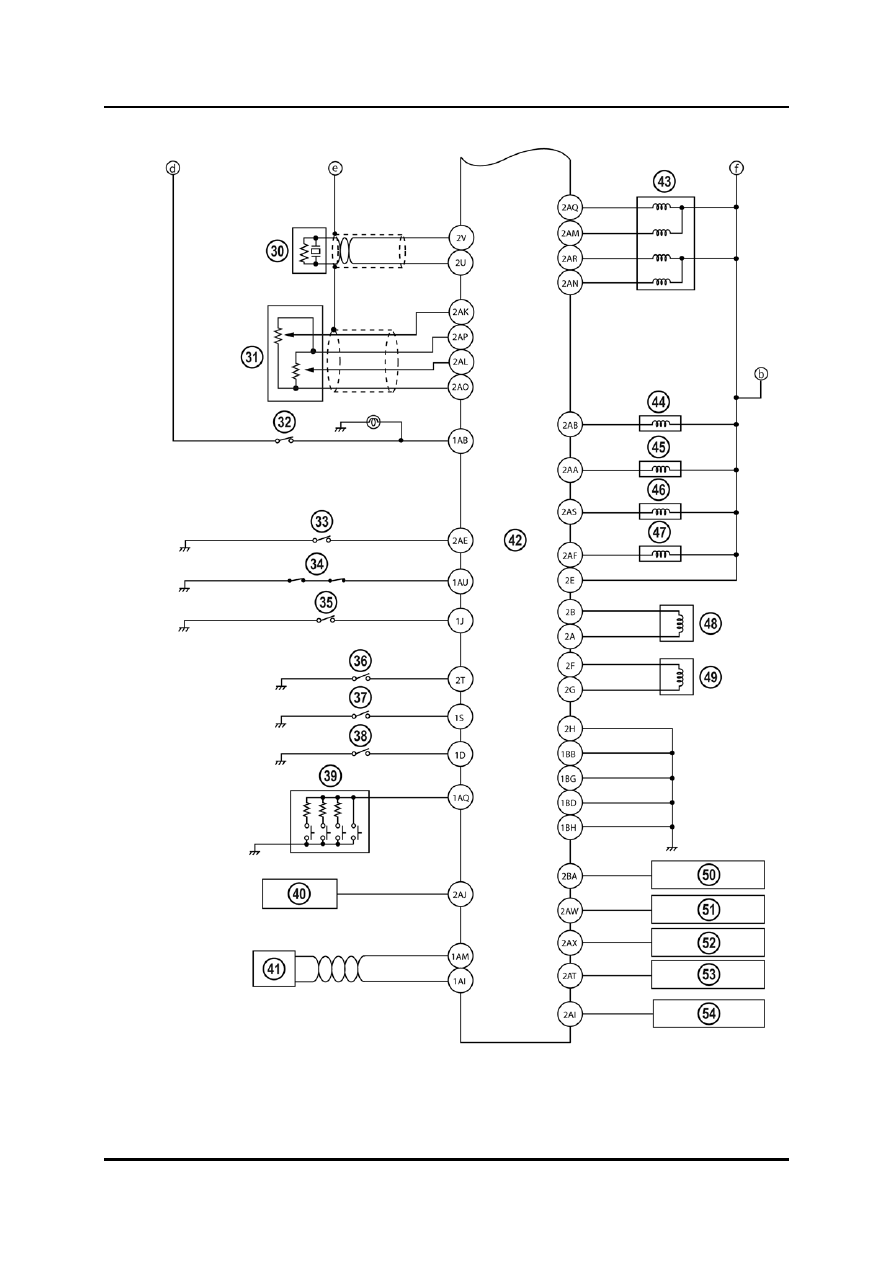

M3_MPS_01016
