Техобслуживание и уход

Плановое техобслуживание

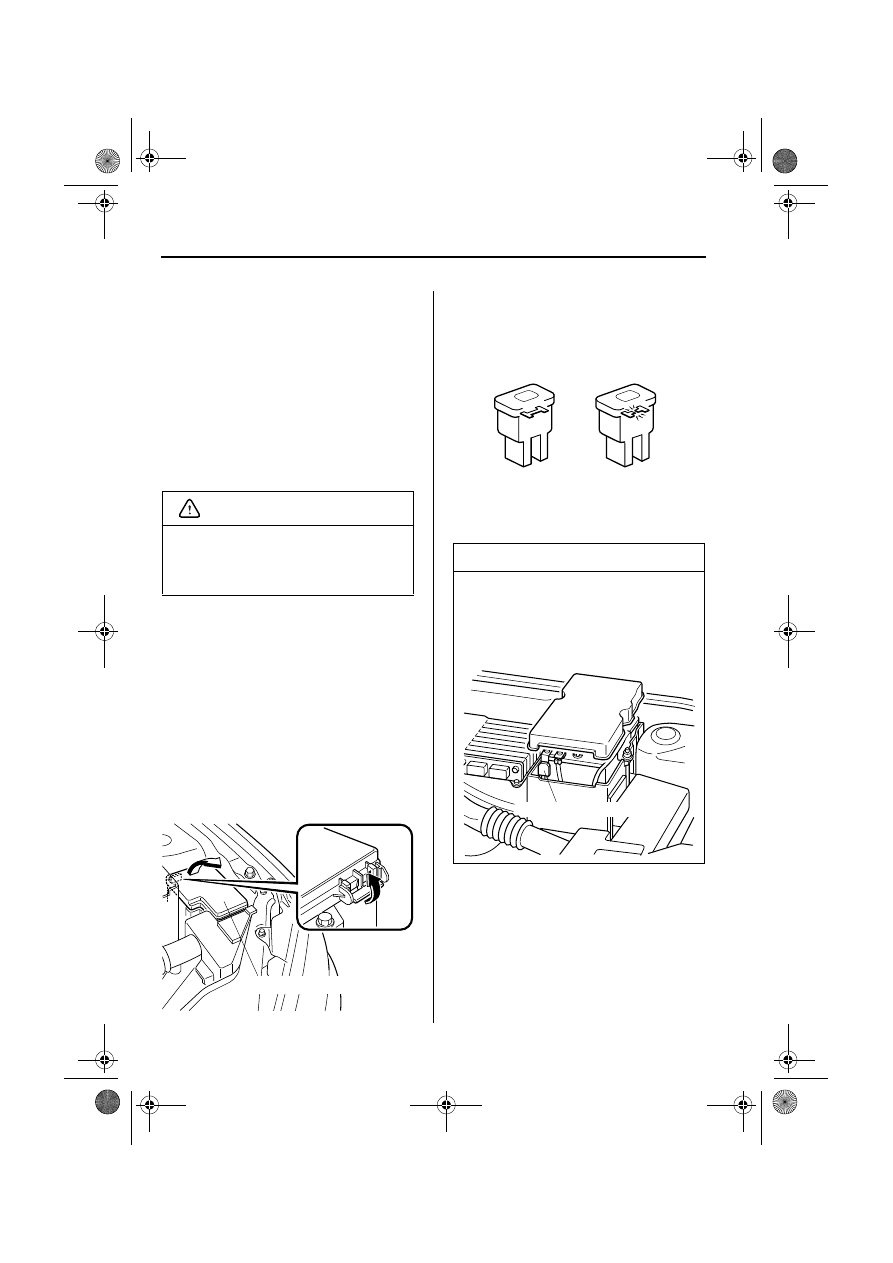

6. Вставьте новый предохранитель такого

же номинала, и убедитесь, что он
надежно установлен. Если нет,
обратитесь к квалифицированному
мастеру по ремонту, рекомендуем
обратиться в авторизованную
ремонтную мастерскую компании
“Mazda”.
Если у Вас нет запасных
предохранителей, переставьте
предохранитель такого же номинала из
другого контура, не играющего важное
значение при эксплуатации двигателя,
такого, как контур SPARE (запасной).

Если фары или другие электрические
компоненты не работают, а
предохранители в салоне нормальные,
проверьте блок предохранителей под
капотом. Если предохранитель перегорел,
его необходимо заменить. Выполните
следующие операции:

1. Поверните ключ в замке зажигания в

выключенное положение и выключите
все другие переключатели.

2. Снимите крышку блока

предохранителей.

3. Если предохранитель перегорел,

замените его новым предохранителем
такого же номинала

.

Всегда заменяйте предохранитель на
предохранитель такого же номинала.
В противном случае Вы можете
повредить электрическую систему.

ПРЕДОСТЕРЕЖЕНИЕ

Крышка блока предохранителей

ПРИМЕЧАНИЕ

Для замены предохранителя MAIN
(главный) обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Нормальный

Сгоревший

Главный предохранитель

8-49

Техобслуживание и уход

Плановое техобслуживание

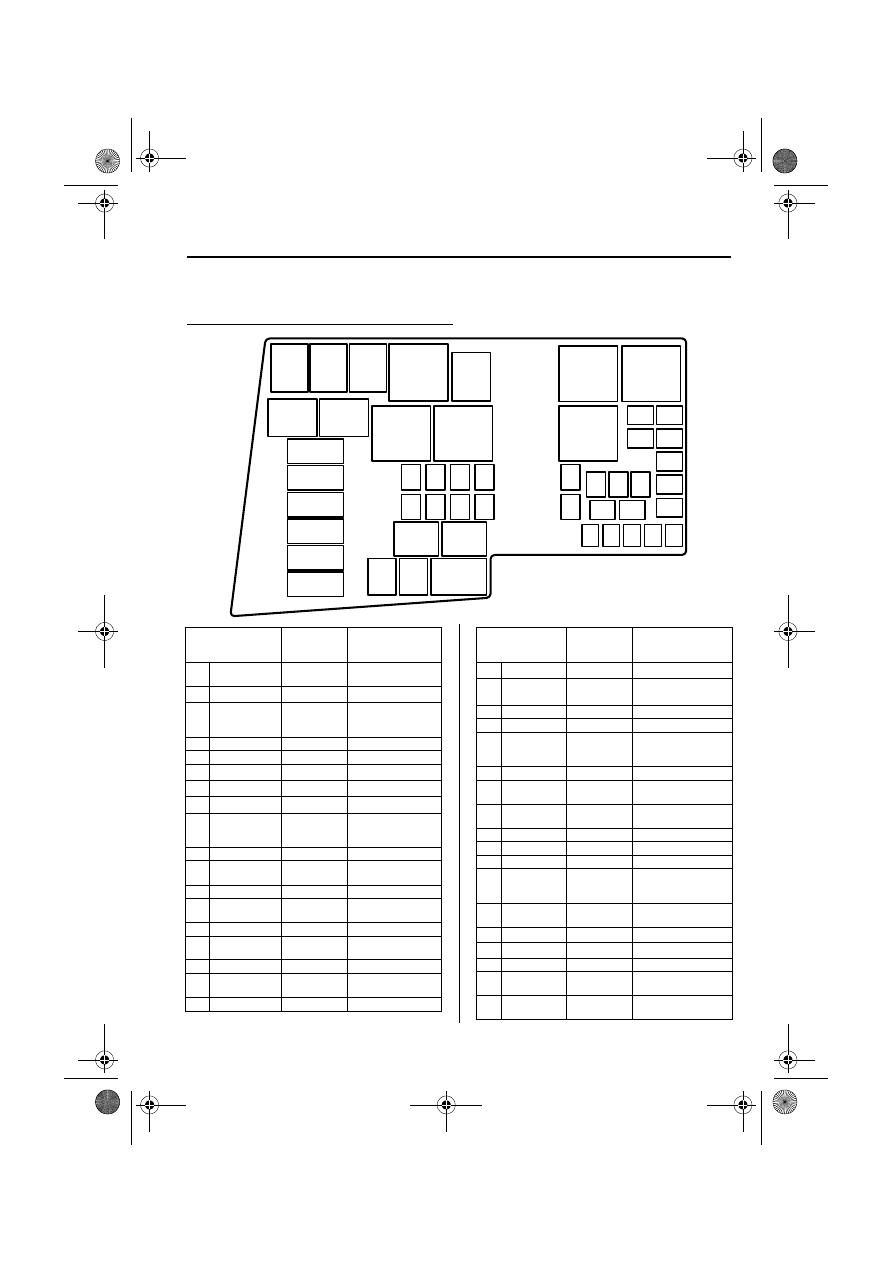

▼ Описание панели предохранителей

Блок предохранителей (моторный отсек)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20 21

22

23

24

25

26 27

28

29

30 31

32

33

34

35

36

ОПИСАНИЕ

НОМИНАЛ

ПРЕДОХРА-

НИТЕЛЯ

ЗАЩИЩАЕМЫЙ

КОМПОНЕНТ

1

FAN

40  A

Вентилятор
охлаждения

2

P/ST

80  A

EHPAS

*

3

BTN

40  A

Для защиты
различных
контуров

4

HEAD

40 A

Фары

5

PTC

80 A

Обогреватель PTC

6

GLOW

60  A

Свеча подогрева

*

7

ABS  1

30  A

ABS, DSC

*

8

ABS  2

20  A

ABS, DSC

*

9

ENGINE

(двигатель)

30 A

Для защиты
различных
контуров

10

—

—

—

11

IG KEY 1

30 A

Выключатель
зажигания

12

STARTER

20 A

Муфта стартера

13

IG KEY 2

30 A

Выключатель
зажигания

14

—

—

—

15

HEATER

40 A

Двигатель
вентилятора

16

—

—

—

17

DEFOG

40 A

Обогреватель
заднего стекла

18

—

—

—

ОПИСАНИЕ

НОМИНАЛ

ПРЕДОХРА-

НИТЕЛЯ

ЗАЩИЩАЕМЫЙ

КОМПОНЕНТ

19

ABS IG

10 A

ABS, DSC

*

20

FOG

15 A

Передние противо-
туманные фары

*

21

HORN

15 A

Звуковой сигнал

22

—

—

—

23

H/CLEAN

20 A

Очиститель фар*,
Устройство
подогрева топлива*

24

F/PUMP

15 A

Топливный насос

25

P/ST IG

10 A

Усилитель рулевого
управления

26

A/C MAG

10 A

Кондиционер
воздуха

27

ALT

10 A

Генератор

28

—

—

—

29

—

—

—

30

ENG +B

10 A

PCM*,  Модуль
контроля присадки
к топливу*

31

ROOM

15 A

Светильники
салона

32

ENG BAR 4

10 A

O

2

 нагреватель

33

ENG BAR 3

10 A

O

2

 нагреватель

34

EGI INJ

10 A

Инжектор

35

ENG BAR 1

10 A

Датчик потока
воздуха

36

ENG BAR 2

10 A

Регулирующий
клапан EGR

*Некоторые модели.

8-50

Техобслуживание и уход

Плановое техобслуживание

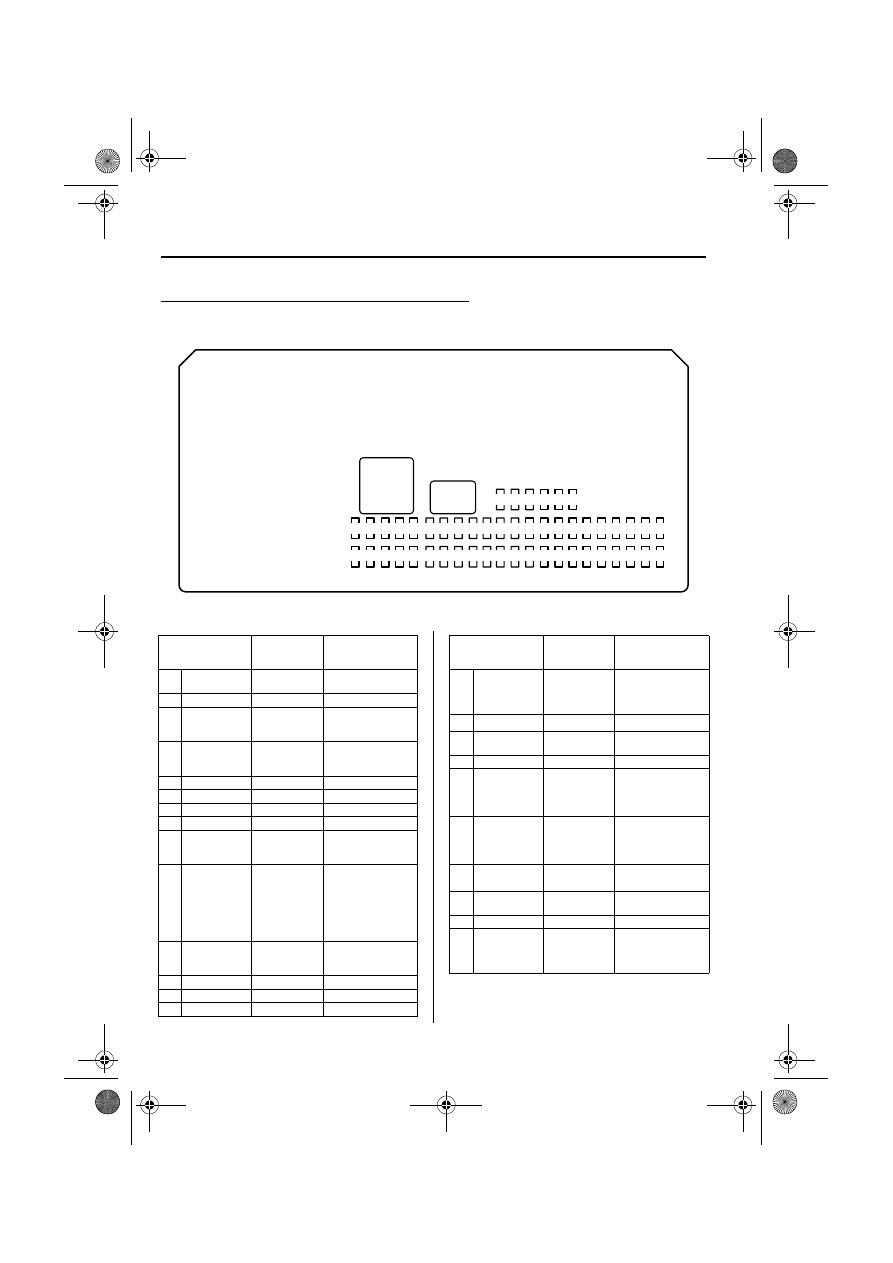

Блок предохранителей (со стороны пассажира)

37 38 39 40 41 42

43 44 45 46 47 48 49 50 515253 54 55 56 57 58 59 60 61 62 63 64

65 66 67 68 69 70 71 72 73 7475 76 77 78 79 80 81 82 83 84 85 86

ОПИСАНИЕ

НОМИНАЛ

ПРЕДОХРА-

НИТЕЛЯ

ЗАЩИЩАЕМЫЙ

КОМПОНЕНТ

37

D/LOCK 2

15 A

Система двойной
блокировки

38

—

—

—

39

HEAD

HIGH L

10 A

Фары дальнего
света (левая
сторона)

40

HEAD

HIGH R

10 A

Фары дальнего
света (правая
сторона)

41

—

—

—

42

—

—

—

43

CIGAR

15 A

Прикуриватель

44

RADIO

7,5 A

Аудиосистема

45

ЗЕРКАЛО

10 A

Зеркало с
электрическим
управлением

46

TAIL R

7,5 A

Габаритные
задние фонари
(правая сторона),
габаритные огни
(правая сторона),
освещение
номерного знака

47

OBD

10 A

Для защиты
различных
контуров

48

—

—

—

49

TR/LOCK

20 A

—

50

CPU PWR

10 A

Блок управления

ОПИСАНИЕ

НОМИНАЛ

ПРЕДОХРА-

НИТЕЛЯ

ЗАЩИЩАЕМЫЙ

КОМПОНЕНТ

51

HAZARD

15 A

Указатели
поворота,
аварийная
сигнализация

52

SUN ROOF

20 A

Люк

*

53

WASHER

20 A

Стеклоочистит-
ель и омыватель

54

—

—

—

55

P/WIND R

30 A

Переключатель
сервопривода
оконного стекла
(правый)

*

56

P/WIND L

30 A

Переключатель
сервопривода
оконного стекла
(левый)

*

57

ALARM

7,5 A

Система
сигнализации

*

58

M/DEF

7,5 A

Обогреватель
зеркал

59

—

—

—

60

HEAD

HIGH R

15 A

Фары ближнего
света (правая
сторона),
регулировка фар

*Некоторые модели.

8-51

Техобслуживание и уход

Плановое техобслуживание

ОПИСАНИЕ

НОМИНАЛ

ПРЕДОХРА-

НИТЕЛЯ

ЗАЩИЩАЕМЫЙ

КОМПОНЕНТ

61

HEAD LOW

L

15 A

Фары ближнего
света (левая
сторона)

62

—

—

—

63

—

—

—

64

—

—

—

65

SAS

10 A

Дополнительная
система
безопасности

66

METER

10 A

Приборная панель,
система
иммобилайзера

67

IGNITION

(зажигание)

20 A

ABS, DSC

*

, EHPAS

*

68

WIPER

20 A

Стеклоочиститель
и омыватель

69

ENGINE

(двигатель)

20 A

Для защиты
различных
контуров

70

IG SIG

15 A

Автоматическое
функционирование
стеклоочистителей

*

, переключатель

сервопривода
оконного стекла

*

71

SAS 2

7,5 A

—

72

—

—

—

73

—

—

—

74

SEAT

WARM

20 A

Подогрев сидений

*

75

D/LOCK 1

25 A

Дверной замок с
приводом

76

A/C

10 A

Кондиционер
воздуха, блок
управления
нагревателем

77

P/WIND L

30 A

Сервопривод
оконного стекла
(левый)

*

78

P/WIND R

30 A

Сервопривод
оконного стекла
(правый)

*

79

BACK

10 A

Фонари заднего
хода

80

SUN ROOF

7,5 A

Люк

*

81

TAIL L

7,5 A

Габаритные задние
фонари (левая
сторона),
габаритные огни
(левая сторона)

82

ILLUMI

7,5 A

Освещение

83

—

—

—

84

—

—

—

85

—

—

—

86

—

—

—
