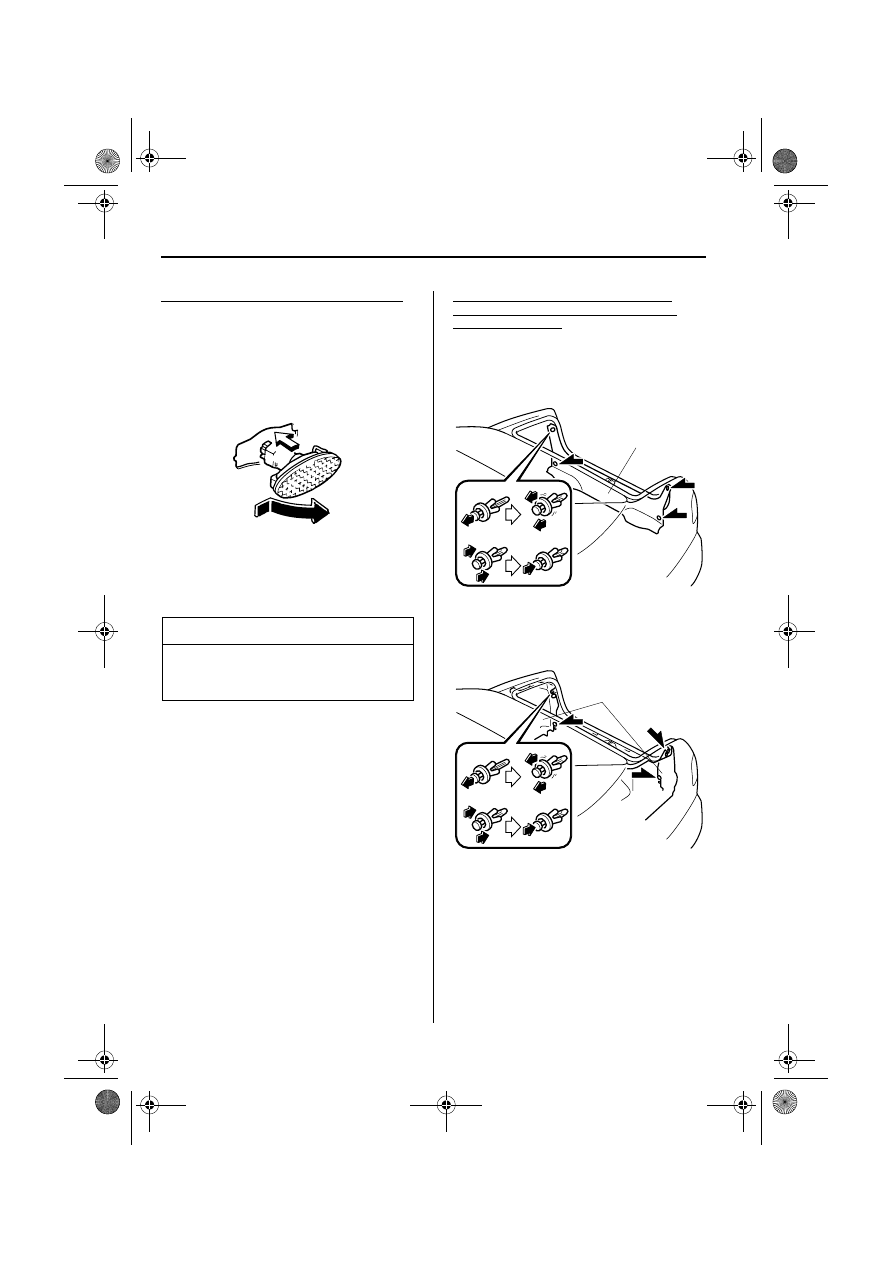

8-40

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

Боковые фонари указателя поворота

1. Сдвиньте устройство, как показано на

рисунке, чтобы снять его.

2. Снимите электрический разъем с

устройства, потянув его назад.

3. Установите новую лампу в порядке,

обратном снятию.

Стоп-сигналы/габаритные задние
фонари, задние фонари указателя
поворота (седан)

1. Потяните за среднюю часть

пластмассового фиксатора, снимите
фиксаторы и окантовку торца
багажника.

2. Потяните за среднюю часть

пластмассового фиксатора, снимите
фиксаторы и частично вскройте
боковую окантовку багажника.

3. Поверните узел патрона и лампы

против часовой стрелки и снимите его.

ПРИМЕЧАНИЕ

Замена лампы невозможна, поскольку
она встроена в устройство. Замените
устройство.

Снятие

Установка

Окантовка торца
багажника

Снятие

Установка

Окантовка торца
багажника

*Некоторые модели.

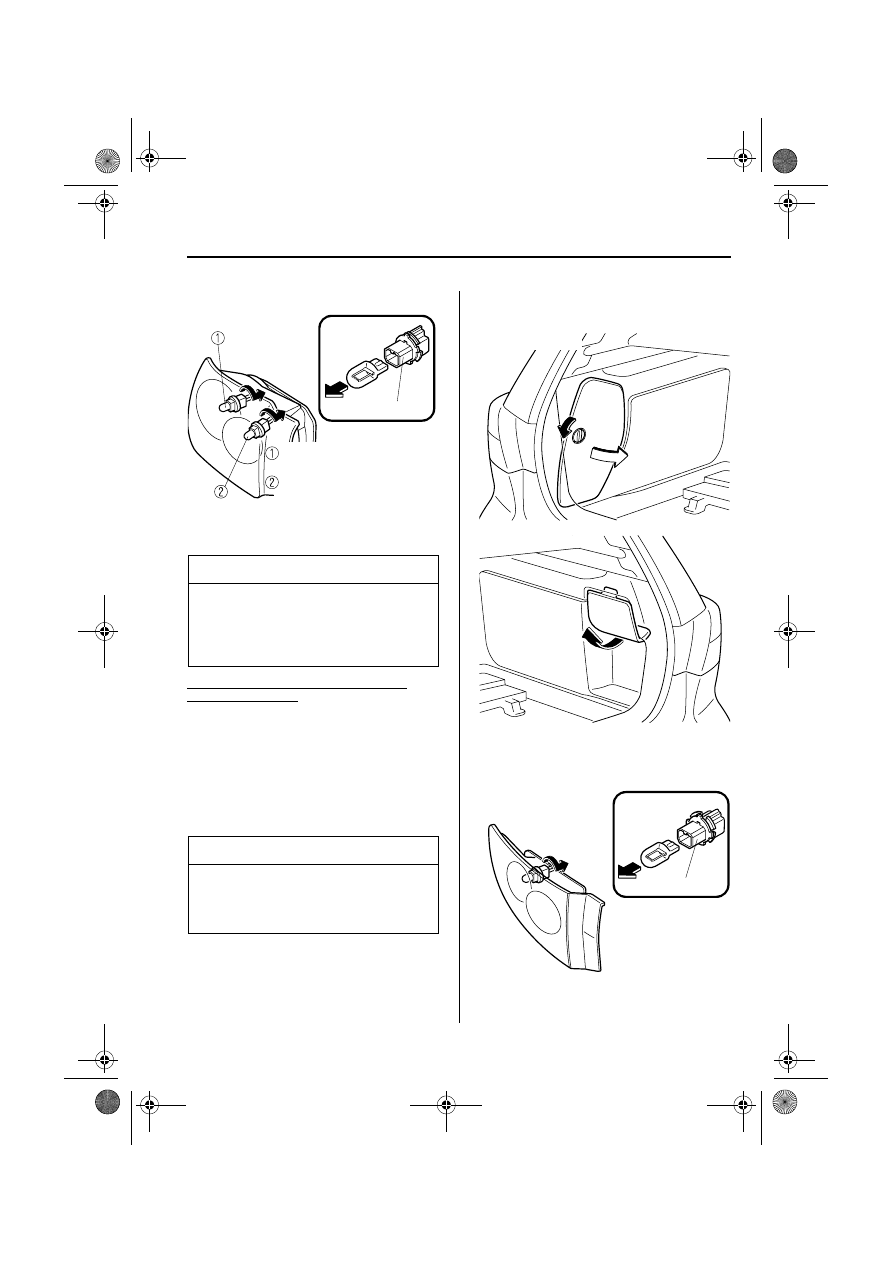

8-41

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

4. Отсоедините лампу от патрона.

5. Установите новую лампу в порядке,

обратном снятию.

Стоп-сигналы/габаритные задние
фонари (хэтчбэк)

Светодиодного типа

По причине сложности процедуры и
трудности ее выполнения, лампы типа
светодиода должен заменять
квалифицированный мастер по ремонту,
рекомендуем обратиться в
уполномоченную ремонтную мастерскую
компании “Mazda”.

Тип лампы накаливания

1. Снимите крышку.

2. Поверните узел патрона и лампы

против часовой стрелки и снимите его.

3. Отсоедините лампу от патрона.

ПРИМЕЧАНИЕ

Для замены лампы обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

ПРИМЕЧАНИЕ

Замену лампы типа светодиода
произвести невозможно. Следует
заменить задний комбинированный
элемент.

Гнездо

Стоп-сигналы/габаритные
задние фонари

Задние фонари
указателя поворота

Левая сторона

Правая сторона

Гнездо

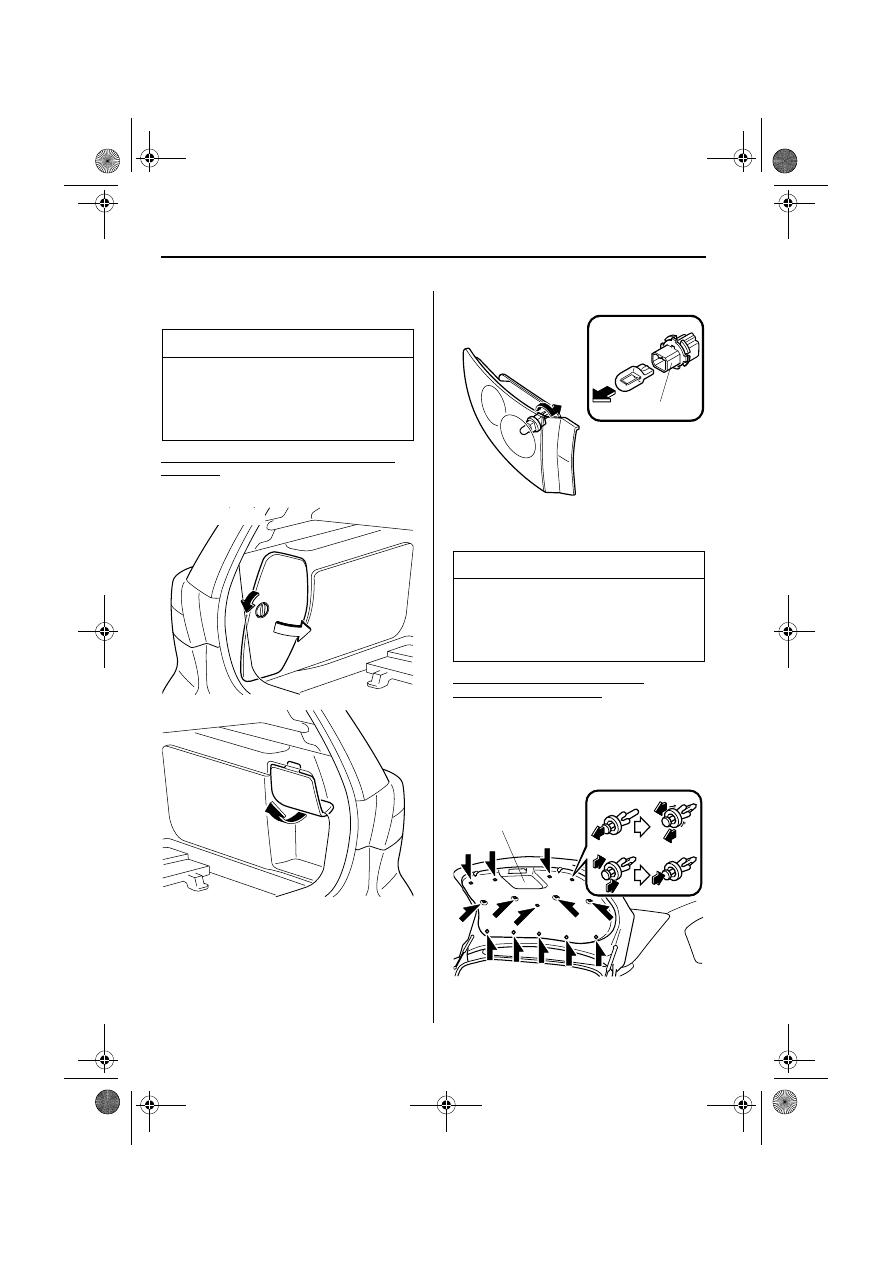

8-42

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

4. Установите новую лампу в порядке,

обратном снятию.

Задние фонари указателя поворота
(хэтчбэк)

1. Снимите крышку.

2. Поверните узел патрона и лампы

против часовой стрелки и снимите его.

3. Отсоедините лампу от патрона.

4. Установите новую лампу в порядке,

обратном снятию.

Фонарь заднего хода, задняя
противотуманная фара

Седан

1. Потяните за среднюю часть

пластмассового фиксатора, снимите
фиксаторы и окантовку торца
багажника.

2. Поверните узел патрона и лампы

против часовой стрелки и снимите его.

ПРИМЕЧАНИЕ

Для замены лампы обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Левая сторона

Правая сторона

ПРИМЕЧАНИЕ

Для замены лампы обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Гнездо

Снятие

Установка

Задняя окантовка
багажника

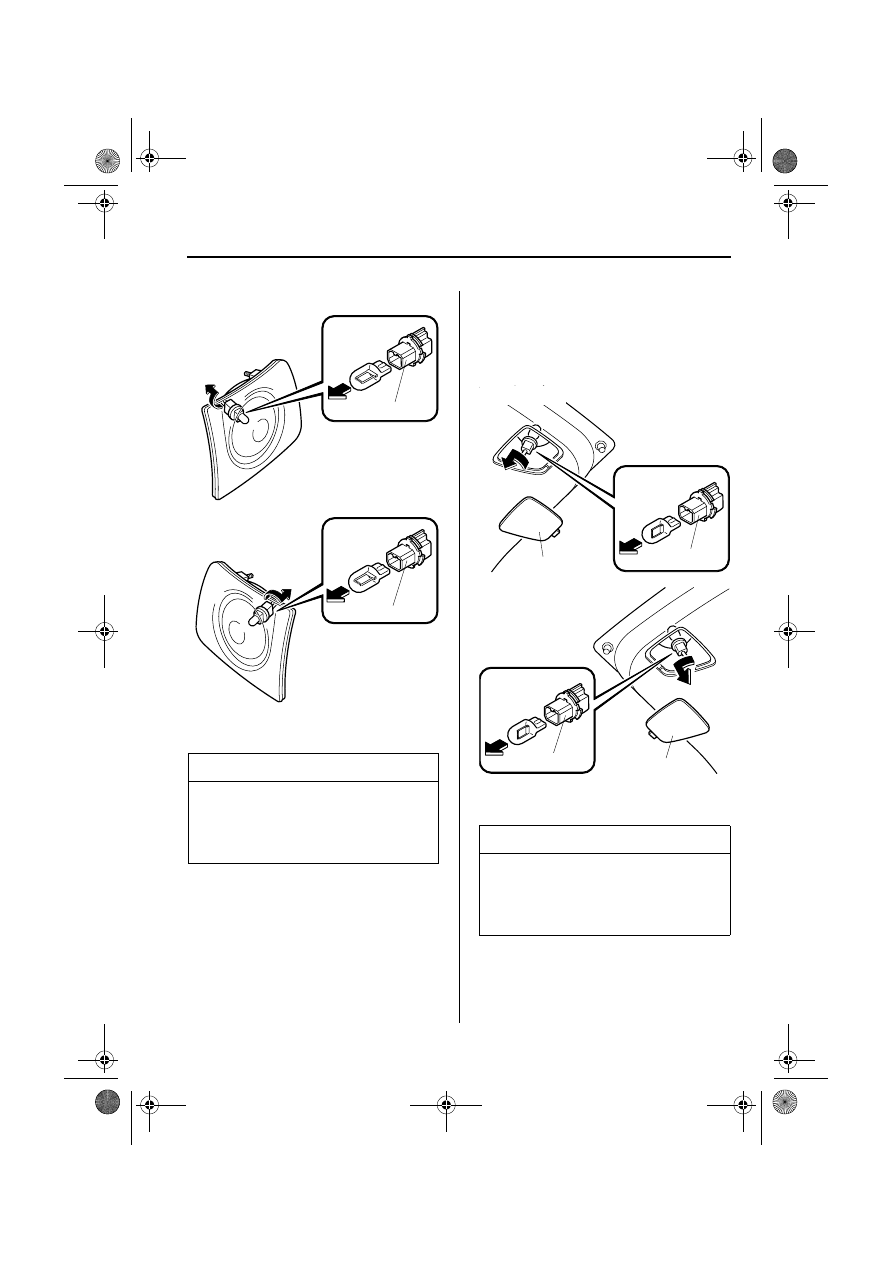

8-43

Техобслуживание и уход

Техобслуживание, осуществляемое владельцем

3. Отсоедините лампу от патрона.

4. Установите новую лампу в порядке,

обратном снятию.

Хэтчбэк

1. Снимите крышку.

2. Поверните узел патрона и лампы

против часовой стрелки и снимите его.

3. Отсоедините лампу от патрона.

4. Установите новую лампу в порядке,

обратном снятию.

ПРИМЕЧАНИЕ

Для замены лампы обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Гнездо

Фонарь заднего хода

Гнездо

Задняя
противотуманная
фара

ПРИМЕЧАНИЕ

Для замены лампы обратитесь к
квалифицированному мастеру по
ремонту, рекомендуем обратиться в
авторизованную ремонтную
мастерскую компании “Mazda”.

Крышка

Гнездо

Фонарь заднего хода

Задняя противотуманная
фара

Гнездо

Крышка
