Mazda 3 (2003+). Регулировка обгонной муфты системы кондиционирования воздуха







8.5.12 Регулировка обгонной муфты Mazda 3

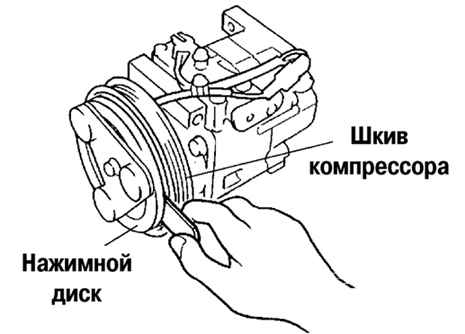

Рис. 8.73. Измерение зазора по окружности между нажимным диском и шкивом компрессора




Измерьте зазор по окружности между нажимным диском и шкивом компрессора системы кондиционирования воздуха, используя толщиномер (рис. 8.73).
Убедитесь в том, что зазор соответствует норме.



8.5.12 Регулировка обгонной муфты Mazda 3

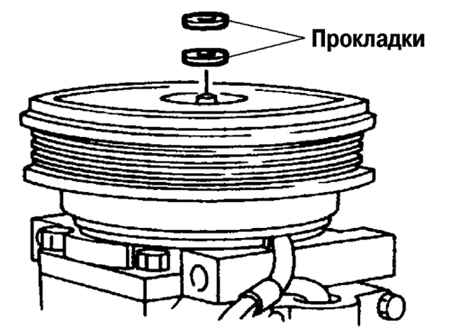

Рис. 8.74. Установка новой прокладки между нажимным диском и шкивом компрессора




Если это не так, снимите нажимной диск и отрегулируйте зазор подбором прокладки 0,2-0,5 мм или нескольких прокладок (рис. 8.74).











Проверка обгонной муфты









8.5.13 Проверка обгонной муфты Mazda 3

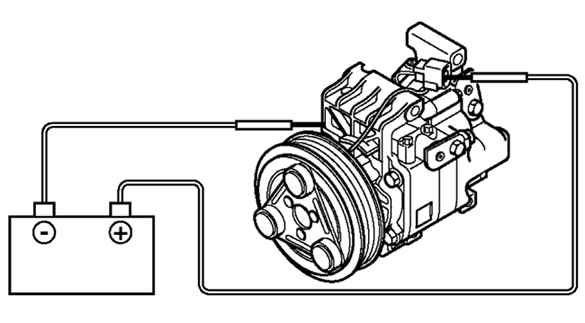

Рис. 8.75. Схема подачи напряжения с положительного вывода аккумуляторной батареи на вывод А магнитной муфты




Подайте напряжение с положительного вывода аккумуляторной батареи на вывод А магнитной муфты, а корпус компрессора системы кондиционирования воздуха соедините с массой кузова (рис. 8.75).


8.5.13 Проверка обгонной муфты Mazda 3



Рис. 8.76. Схема проверки проводимости




Если проверка показывает отсутсвие проводимости, замените статор и устройство тепловой защиты (рис. 8.76).
