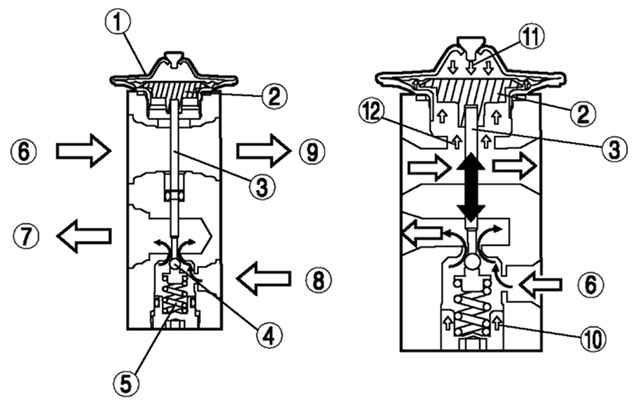

Mazda 3 (2003+). Расширительный клапан системы кондиционирования воздуха
Расширительный клапан обеспечивает резкое уменьшение давления
жидкого хладагента.
При этом хладагент распыляется, что облегчает процесс испарения.
Расширительный клапан также регулирует расход хладагента подаваемого
в испаритель.
Расход хладагента регулируется величиной открытия шарового клапана в
расширительном клапане.
Величина открытия регулируется балансом давления R-134a на диафрагму
и результирующей силой давления на выходе испарителя (PI) – на
нижнюю часть диафрагмы и силы пружины (Fs), действующей на шаровый
клапан.
Когда PI увеличивается, температура температурного датчика около
диафрагмы повышается, а Pd нагретого R-134a на диафрагму –
увеличивается.
Когда Pd больше чем PI + Fs, диафрагма прогибается вниз, и вал,
прикрепленный к концу стержня температурного датчика, толкает вниз
шаровый клапан, увеличивая расход хладагента.
Когда температура хладагента на выходе испарителя уменьшается, PI +
Fs становится больше, чем Pd, шаровый клапан поднимается, и расход
хладагента уменьшается.
