Mazda 3 (2003+). Складывание сиденья









Дистанционный рычаг или кнопка (только «хетчбек») позволяют автоматически сложить сиденье для расширения грузового отсека.
При складывании спинок сидений следует учитывать следующее:
– если автомобиль стоит на спуске, то спинки заднего сиденья могут отклоняться вперед более резко по сравнению со стоянкой на горизонтальной площадке;
– если автомобиль стоит на подъеме, то спинки заднего сиденья могут не сложиться. Если спинка не складывается самостоятельно после освобождения фиксатора, потяните за верхний край спинки из салона автомобиля и опустите ее вниз.
Отстегните поясную лямку ремня безопасности, установленного на центральном месте заднего сиденья.
Проверив, свободно ли заднее сиденье, откройте заднюю подъемную дверь и потяните за рукоятки фиксаторов (рукоятки расположены с левой и с правой стороны багажного отделения).
Разблокированная спинка сиденья складывается вперед под собственным весом.



8.4.4.2 Складывание сиденья Mazda 3

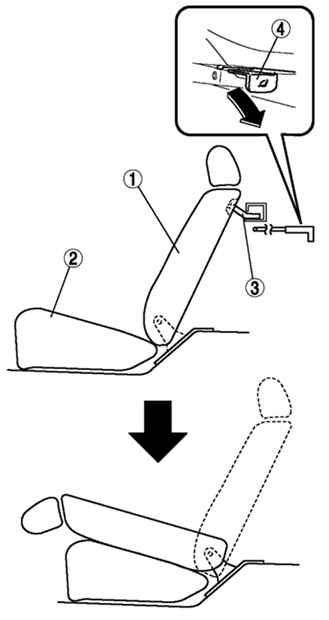

Рис. 8.58. Схема складывания обычных сидений («седан»): 1 – спинка заднего сиденья; 2 – подушка заднего сиденья; 3 – защелка; 4 – дистанционный рычаг




Дальнейшее нажатие на спинку сиденья приводит к складыванию шарниров подушки сиденья, а спинка сиденья смещается вперед в нижнюю выемку.



8.4.4.2 Складывание сиденья Mazda 3

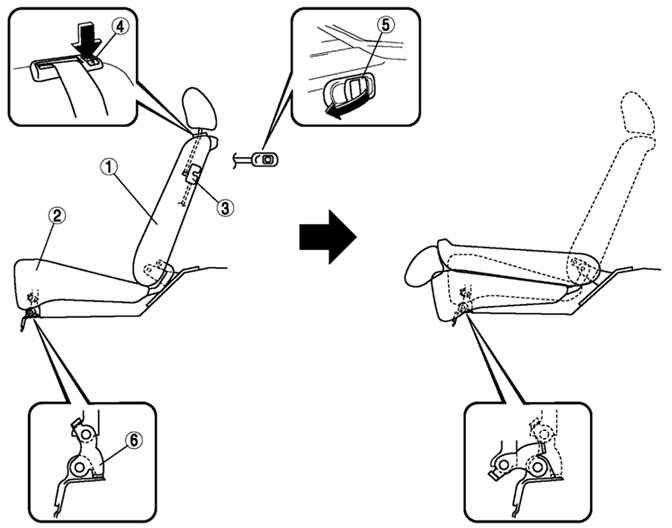

Рис. 8.59. Схема складывания сидений («хетчбек»): 1 – спинка заднего сиденья; 2 – подушка заднего сиденья; 3 – защелка спинки сиденья; 4 – кнопка ; 5 – дистанционный рычаг ; 6 – шарнир подушки сиденья
