Mazda 3 (2003+). Наружное зеркала заднего вида

Водительское зеркало обеспечивает широкий сектор обзора и состоит из двух зон (внешней и внутренней) с различной кривизной отражающей поверхности. Внешняя и наружная зоны разделены вертикальной линией. Внутренняя зона является обычным выпуклым зеркалом, в то время как внешняя зона обеспечивает водителю увеличенный сектор обзора назад. Это сочетание позволяет лучше оценивать дорожную обстановку сзади при смене полосы движения.

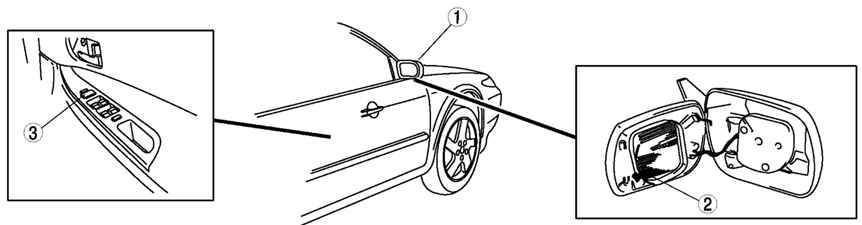

Рис. 8.48. Наружное зеркало заднего вида: 1 – наружное зеркало с электроприводом; 2 – нить с подогревом; 3 – автоматический выключатель наружного зеркала

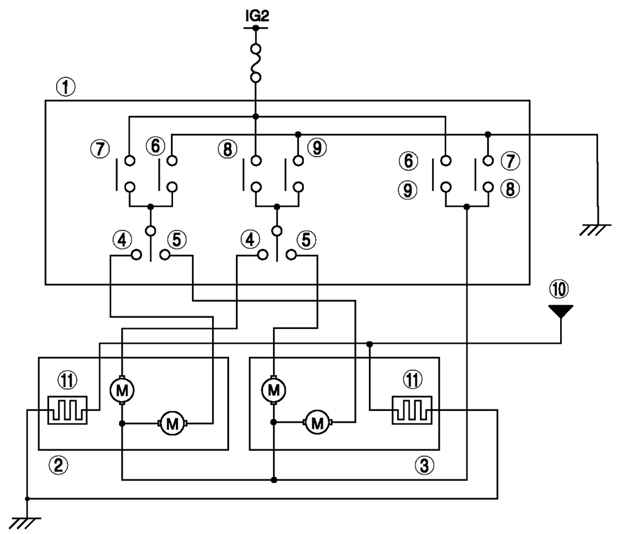

Рис. 8.49. Монтажная схема системы зеркал заднего вида с электроприводом: 1 – выключатель наружного зеркала с электроприводом; 2 – наружное зеркало с электроприводом (левая сторона); 3 – наружное зеркало с электроприводом (правая сторона); 4 – левая сторона; 5 – правая сторона; 6 – правая сторона; 7 – левая сторона; 8 – вверх; 9 – вниз; 10 – реле обогревателя заднего стекла; 11 – нить нагрева

Автомобиль Mazda может быть оснащен наружным зеркалом заднего вида с дополнительным сектором обзора.
