Mazda 3 (2003+). Снятие и установка главного тормозного цилиндра







6.2.7.1 Снятие и установка главного тормозного цилиндра Mazda 3

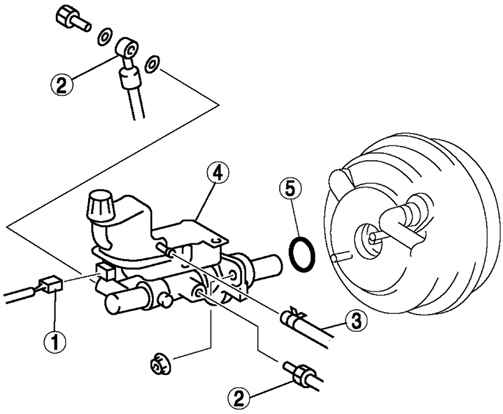

Рис. 6.22. Демонтажные компоненты главного тормозного цилиндра: 1 – разъем датчика уровня тормозного жидкости; 2 – тормозная магистраль; 3 – шланг (модели с механической коробкой передач); 4 – главный цилиндр; 5 – уплотнительное кольцо









Снятие











ВНИМАНИЕ
Не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность смойте ее немедленно.


Слейте тормозную жидкость.
Отсоедините разъем датчика уровня тормозной жидкости.
Отсоедините тормозную магастраль, отсоедините тормозные трубки от главного тормозного цилиндра.


6.2.7.2 Снятие Mazda 3



Рис. 6.23. Отсоединение шланга от бачка с тормозной жидкостью




Отсоедините шланг от бачка с тормозной жидкостью, нажимая в точке, обозначенной на рисунке стрелкой (рис. 6.23).
Отверните две гайки крепления, снимите штуцер, главный тормозной цилиндр и прокладку.







Установка







ВНИМАНИЕ
Всегда устанавливайте прокладку толкателя усилителя тормозов перед поверочными измерениями или регулировками.




6.2.7.3 Установка Mazda 3


Рис. 6.24. Установка специального приспособления на усилитель тормозов




Установите специальное приспособление на усилитель тормозов, как показано на рисунке 6.24, и затяните номинальным усилием затяжки.
Момент затяжки: 9,8–16,0 Н·м.


6.2.7.3 Установка Mazda 3

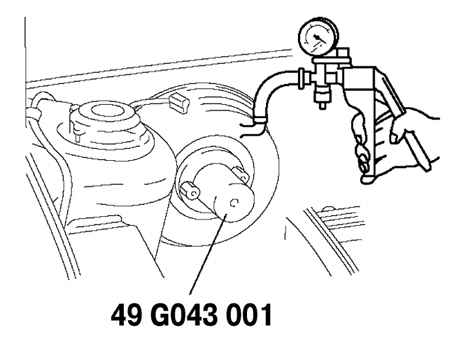

Рис. 6.25. Создание вакуума в усилителе тормозов




Используя вакуумный манометр, создайте в усилителе тормозов вакуум значением, равным 66,7 кПа (рис. 6.25).


6.2.7.3 Установка Mazda 3



Рис. 6.26. Измерение длины толкателя




Используя штангенциркуль, измерьте расстояние L, как показано на рисунке 6.26.
Стандартная длина: 22,7 мм.



6.2.7.3 Установка Mazda 3

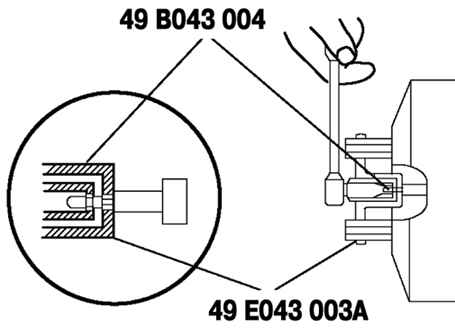

Рис. 6.27. Регулировка длины толкателя




Если размер L не соответствует норме, как показано, снимите специальное приспособление (49 E043 001) и специальным приспособлением (49 B043 004) отрегулируйте длину толкателя. Примените специальное приспособление (E043 003A) для предотвращения вращения толкателя (рис. 6.27).
Снимите специальные приспособления, замените специальное приспособление (49 E043 001) и снова измерьте расстояние L.

6.2.7.3 Установка Mazda 3




Рис. 6.28. Схема правильной установки главного цилиндра на усилитель тормозов




Установите главный цилиндр на усилитель тормозов (рис. 6.28).


ВНИМАНИЕ
Если после установки главного цилиндра, воздух не выходит должным образом из трубок тормозной системы даже после процедуры его удаления, возможно неполное растормаживание колес или другой дефект. Снимите главный цилиндр и повторно установите его должным образом.
