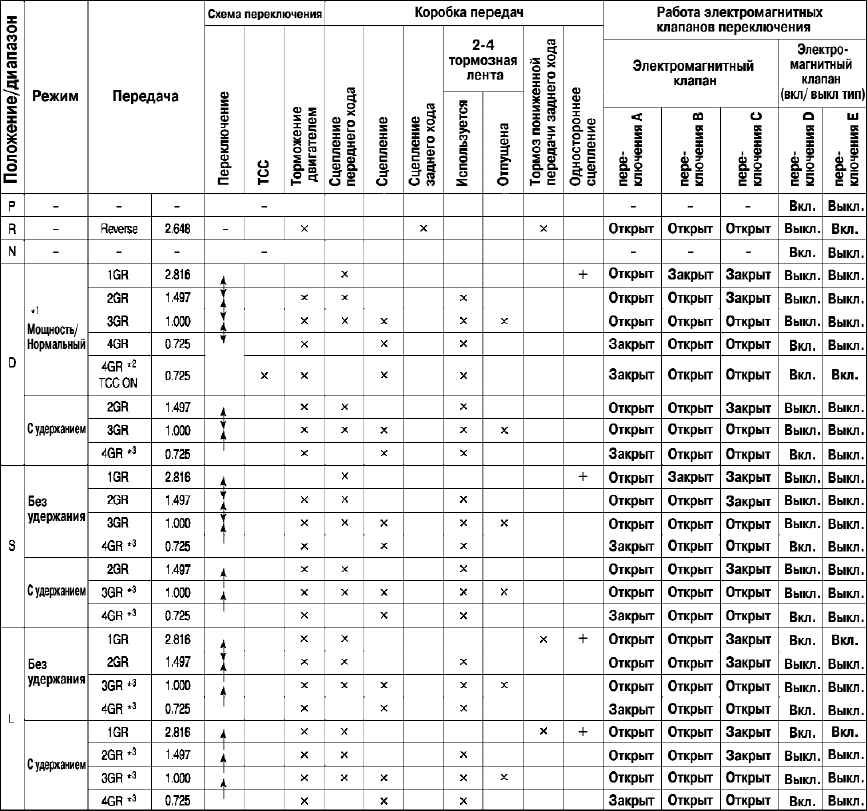

Mazda 3 (2003+). Карта работы автоматической коробки передач FN4A-EL





















*1 Автоматические переключатели режимов «мощность» и «нормальный» в соответствии со скоростью нажатия педали управления подачей топлива.
*2 Выполняет работу гидротрансформатора в нормальном режиме.
*3 Чтобы предотвратить заброс оборотов двигателя при включении пониженной передачи, переключение задерживается до снижения частоты вращения двигателя до заданной.
ґ – работает
+ – передает крутящий момент только при движении.
Открыт – переключает давление в трубопроводе на давление сцепления.
Закрыт – отключает давление сцепления.
Вкл. – включает выходной канал и входной канал (соленоид, уменьшающий давление).
Выкл. – включает выходной канал и сливной канал (слив из выходного канала).
