Mazda 3 (2003+). Снятие и установка ступицы заднего колеса

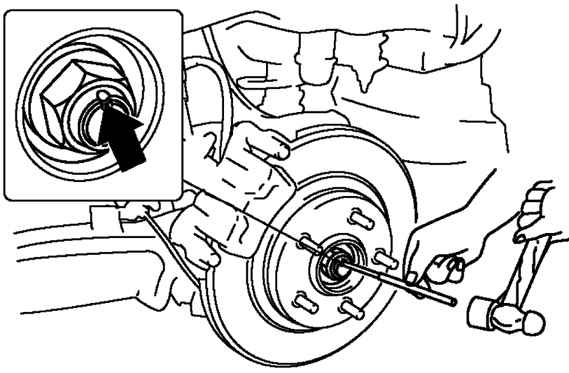

Рис. 3.119. Выбивание буртика контргайки ступицы колеса

Выбейте загнутую часть контргайки наружу малым зубилом и молотком (рис. 3.119).

Заблокируйте ступицу, нажав на тормоз.

Отверните контргайку.

ВНИМАНИЕ

Ротор датчика антиблокировочной системы тормозов снимается только в случае его замены.

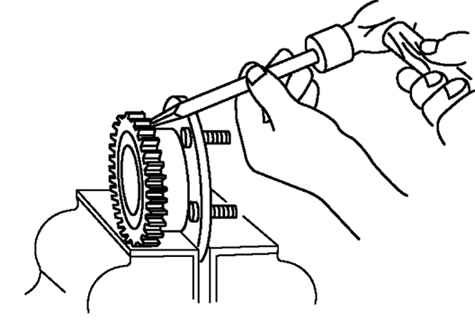

Рис. 3.120. Снятие ротора датчика ABS

С помощью зубила снимите ротор датчика ABS (рис. 3.120).

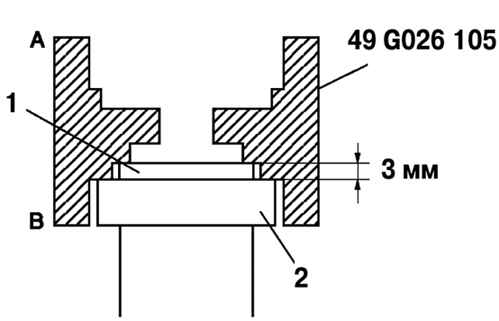

Рис. 3.121. Правильная установка ротора датчика ABS: 1 – ступица колеса; 2 – ротор датчика ABS

Для того, чтобы установить ротор датчика ABS соориентируйте специальное приспособление так, чтобы маркировка В была обращена вниз (рис. 3.121).

Рис. 3.122. Запрессовка ротора датчика ABS

Запрессуйте новый ротор датчика с использованием специального приспособления и пресса (рис. 3.122).

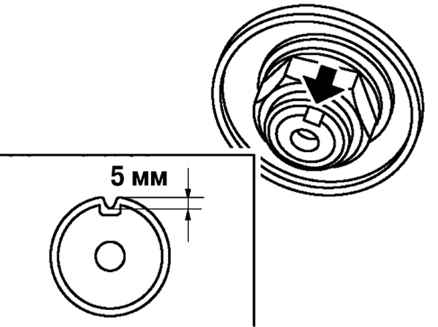

Рис. 3.123. Установка новой контргайки

Установите новую контргайку и застопорите ее, как показано на рисунке 3.123.
