Mazda 3 (2003+). Указания по установке троса выбора передачи









Снимите центральную консоль.
Удостоверьтесь, что рычаг переключения передач (со стороны коробки передач) находится в нейтральном положении.



3.2.6.2 Указания по установке троса выбора передачи Mazda 3

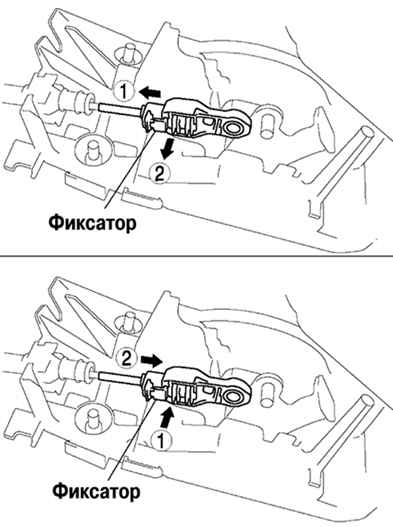

Рис. 3.34. Разблокировка и блокировка фиксатора троса выбора передачи




Разблокируйте фиксатор троса выбора передачи (со стороны рычага переключения передач) в порядке, показанном на рисунке 3.34.
Переместите рычаг переключения передач в нейтральное положение.
Заблокируйте фиксатор троса выбора передачи (со стороны троса привода переключения) в порядке, показанном в рисунке 3.34.
Установите центральную консоль.
Переместите рычаг переключения передач из нейтрального в другое положение и удостоверьтесь, что другие элементы в этой области не мешают рычагу.
