Mazda 3 (2003+). Снятие и установка механизма переключения передач
Снимите аккумуляторную батарею, ее лоток и кронштейн крепления
лотка.
|
|

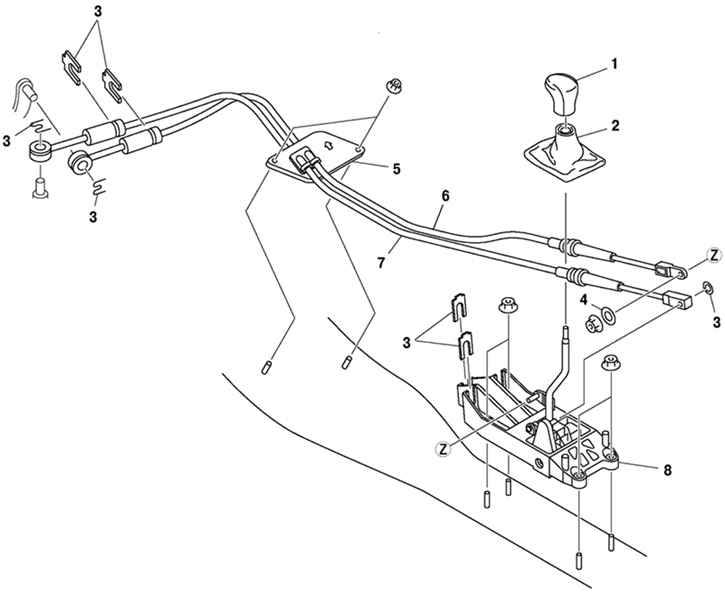

Рис. 3.29.
Механизм переключения передач автомобиля Мазда 3 2003 года: 1
– рычаг переключения передач; 2 – панель чехла; 3 –
зажим; 4 – шайба; 5 – уплотнительная пластина; 6 –
главный трос привода переключения; 7 – главный трос
выбора передачи; 8 – блок рычага переключения
передач
|
Снимите элемент воздушного фильтра.
|
|

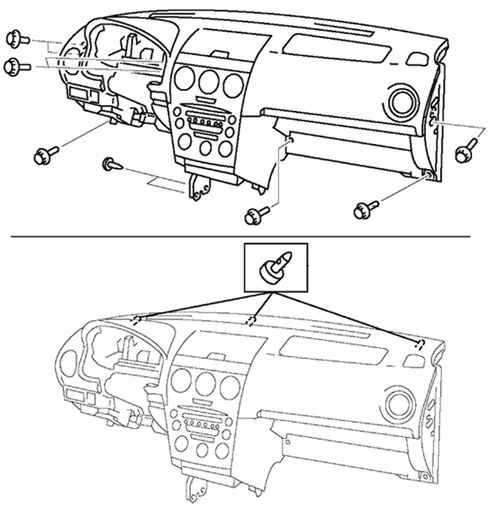

Рис. 3.30.
Снятие панели приборов
|
Открутив семь болтов, два винта крепления и вынув три пистона,
снимите приборную панель (рис.
3.30).
|
|

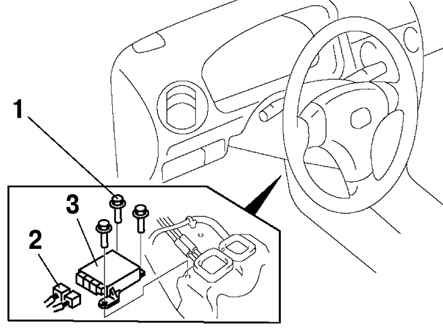

Рис. 3.31.
Снятие модуля управления системы улучшения
устойчивости: 1 – болты; 2 – разъемы электропитания
и управления; 3 – модуль
|
Открутите три болта крепления и снимите модуль управления системы
улучшения устойчивости (рис.
3.31).
|
|

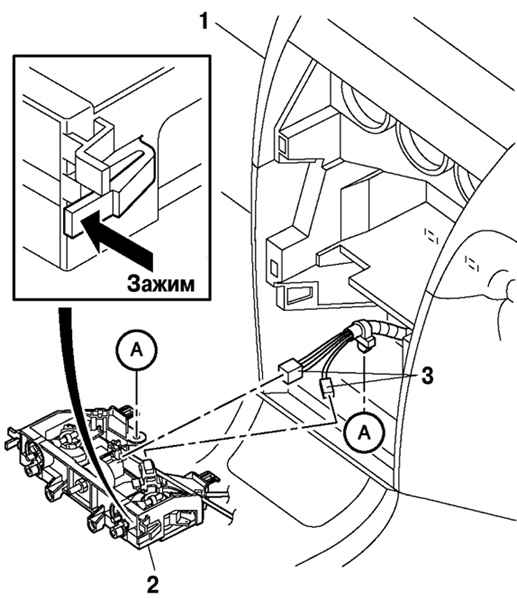

Рис. 3.32.
Снятие блока управления климатической установкой: 1
– кондиционер; 2 – блок управления; 3 – разъемы
электропитания и управления
|
Снимите блок управления климатической установкой (рис.
3.32).
|
|

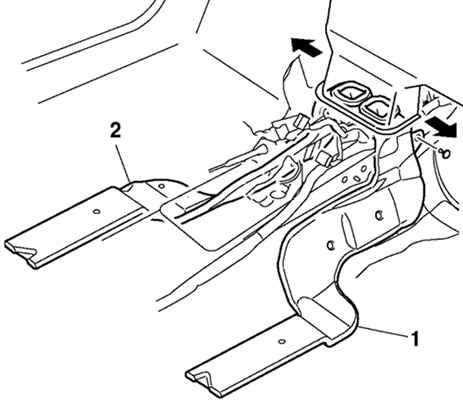

Рис. 3.33.
Снятие нижних воздуховодов: 1 – правый воздуховод; 2
– левый воздуховод
|
Снимите нижние воздуховоды (рис.
3.33).
Снимите рычаг и чехол рычага переключения передач.
Снимите тросы привода переключения передач.
Снимите блок рычага переключения передач.
Установку производите в порядке, обратном снятию.
Установите элемент воздушного фильтра.
После установки, убедитесь, что рычаг переключения передач может
плавно перемещаться в любое положение.
