Mazda 3 (2003+). Система зажигания двигателя Z6







2.12.1 Система зажигания Mazda 3

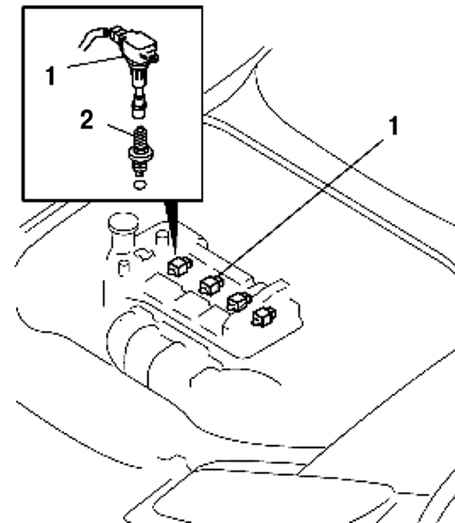

Рис. 2.337. Система зажигания автомобиля с двигателем Z6: 1 – катушка зажигания; 2 – свеча зажигания





Проверка катушки зажигания со встроенным выключателем питания











Снимите разъем катушки зажигания.
Измерьте сопротивление между каждым выводом на разъеме катушки зажигания.
Если измеренные значения не соответствуют указанным в таблице, замените катушку зажигания.


2.12.3 Проверка катушки зажигания со встроенным выключателем питания Mazda 3
