Mazda 3 (2003+). Проверка пробки радиатора двигателя









2.3.2.3. Проверка пробки радиатора

Проверьте уровень охлаждающей жидкости.
Снимите пробку радиатора.
Очистите посадочную поверхность пробки радиатора и верхний шланг радиатора.



2.3.3.4 Проверка пробки радиатора Mazda 3




Рис. 2.212. Подключение компрессометра




Для проверки герметичности пробки радиатора подключите компрессометр к заправочной горловине расширительного бачка (рис. 2.212).


ПРИМЕЧАНИЕ
При подсоединении пробки радиатора к компрессометру нанесите воду или охлаждающую жидкость двигателя на уплотнение крышки.


Создайте в радиаторе указанное давление.
Давление: 127 кПа.
Убедитесь в том, что давление не падает. В противном случае проверьте систему на утечку охлаждающей жидкости.
– Если утечка охлаждающей жидкости – в верхней части патрубка шланга, замените верхний шланг и хомут.
– Если утечка охлаждающей жидкости – в основной части радиатора, замените радиатор.









Снятие и установка радиатора











Отсоедините отрицательный провод аккумуляторной батареи.
Слейте охлаждающую жидкость двигателя.
Снимите вентилятор системы охлаждения.
Снимите масляный шланг (модели с автоматической коробкой передач).
Снимите водяные шланги и, открутив болты крепления, снимите радиатор.
Установите детали в порядке, обратном снятию.
Снова залейте охлаждающую жидкость двигателя.

2.3.3.5 Снятие и установка радиатора Mazda 3

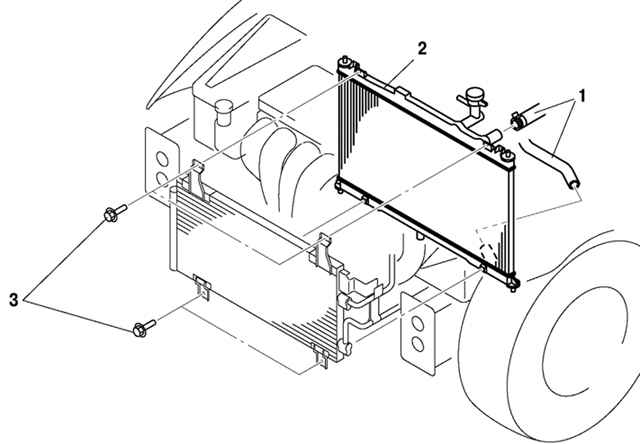

Рис. 2.213. Снятие радиатора: 1 – водяные шланги; 2 – радиатор; 3- болты крепления радиатора




Убедитесь в отсутствии утечки охлаждающей жидкости.







Проверка радиатора







Проверьте, не засорился ли радиатор грязью. При необходимости прочистите радиатор так, как описано ниже:
Не погните и не повредите пластины радиатора.
При очистке радиатора без снятия с автомобиля снимите все смежные части: охлаждающий вентилятор, кожух радиатора и клаксоны. Во избежание попадания воды обмотайте жгут и разъемы защитной лентой.
Полейте сердцевину радиатора с обратной стороны водой из шланга вертикально вниз.
Снова полейте водой всю поверхность сердцевины радиатора (один раз за минуту).
Прекратите поливать, если с радиатора больше не стекает грязная вода.



2.3.3.6 Проверка радиатора Mazda 3




Рис. 2.214. Продувка радиатора: 1 – насос; 2 – крышка радиатора




Продуйте сердцевину радиатора воздухом с обратной стороны вертикально вниз (рис. 2.214).
Подавайте сжатый воздух с давлением ниже 113–142 кРа (1,1–1,4 кг/см2) и на расстоянии более 30 см.
Снова продуйте воздухом всю поверхность сердцевины радиатора (один раз за минуту), пока не перестанет стекать вода.
