Mazda 3 (2003+). Система выпуска двигателя
|
|

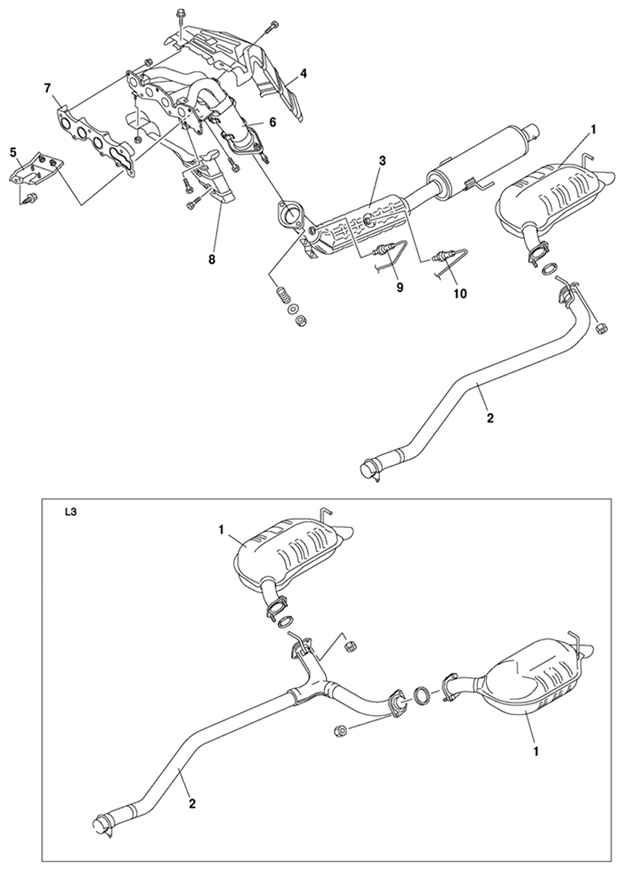

Рис. 2.223.
Компоненты системы выпуска отработавших газов: 1 –
основной глушитель; 2 – средняя труба; 3 –
трехкомпонентный каталитический нейтрализатор; 4 –
тепловой экран выпускного коллектора; 5 – кронштейн;
6 – выпускной коллектор; 7 – прокладка выпускного
коллектора; 8 – (нижний)тепловой экран выпускного
коллектора; 9 – (передний) датчик концентрации
кислорода с подогревом; 10 – (задний) датчик
концентрации кислорода с подогревом
|
Проверка системы выпуска
Запустите двигатель и проверьте каждый элемент системы выпуска на утечку отработавших газов. Если утечка имеет место, отремонтируйте или замените дефектные части.
Снятие и установка системы выпуска
Отсоедините отрицательный провод аккумуляторной батареи.
Снимите основной глушитель.
Снимите среднюю трубу.
Снимите трехкомпонентный каталитический нейтрализатор.
Снимите верхний тепловой экран выпускного коллектора с кронштейном.
|
|
Рис. 2.224.
Порядок откручивания болтов крепления выпускного
коллектора
|
Открутите 7 болтов крепления выпускного коллектора в порядке,
обратном указанному на рисунке 2.224.
Снимите прокладку выпускного коллектора.
Снимите нижний тепловой экран выпускного коллектора.
Снимите передний датчик концентрации кислорода с подогревом.
Снимите задний датчик концентрации кислорода с подогревом.
|
|
Рис. 2.225.
Снятие датчика концентрации кислорода с подогревом с
использованием специального инструмента
|
|
ПРИМЕЧАНИЕ
Датчики
концентрации кислорода с подогревом снимайте
используя специальный инструмент (рис.
2.225).
|
Установку выполняйте в порядке, обратном снятию.
