Mazda 3 (2003+). Лампы приборов освещения и световой сигнализации
Замена ксеноновых ламп
Замена галогеновых ламп
Замена ламп в приборах
внешнего освещения и сигнализации
Замена ламп фар дальнего света
Замена ламп в фарах ближнего
света
Замена ламп передних
противотуманных фар
Лампы фонарей стоп-сигналов/
задних габаритных фонарей, лампы фонарей задних указателей поворота
(автомобили с кузовом «седан»)
Лампы фонарей
стоп-сигналов/задних габаритных фонарей (автомобили с кузовом «хэтчбек»)
Лампа фонаря заднего
хода/заднего противотуманного фонаря
Лампа центрального верхнего
стоп-сигнала
Лампы фонарей освещения
регистрационного знака
Замена лампы в заднем плафоне
освещения салона
Замена предохранителей
|
|

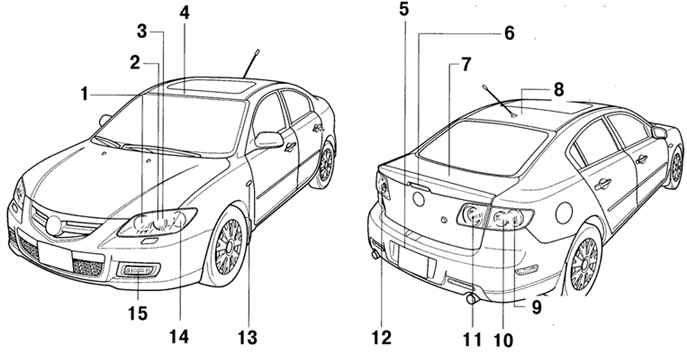

Рис. 1.186.
Расположение приборов наружного освещения в
автомобилях с кузовом «седан»: 1 – фары дальнего
света; 2 – передние габаритные фонари; 3 – фара
ближнего света; 4 – верхние плафоны освещения
салона/ плафоны местного освещения; 5 – фонари
освещения регистрационного знака; 6 – центральный
верхний стоп-сигнал; 7 – плафон освещения багажного
отделения; 8 – задний верхний плафон освещения
салона; 9 – фонари стоп-сигналов/задние габаритные
фонари; 10 – задний фонарь указателя поворота; 11 –
задний противотуманный фонарь/фонарь заднего хода;
12 – задний противотуманный фонарь/ фонарь заднего
хода; 13 – фонари боковых повторителей указателей
поворота; 14 – передние фонари указателей поворота;
15 – передние противотуманные фары
|
Расположение приборов наружного освещения в автомобилях с кузовом
«седан» показано на рис.
1.186, в автомобилях с кузовом «хетчбек» – рис.
1.187.
|
|

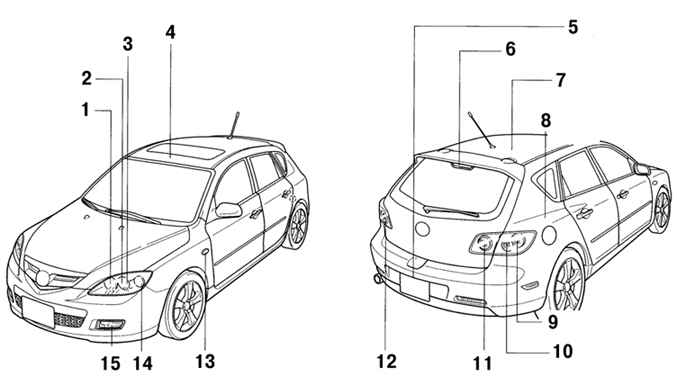

Рис. 1.187.
Расположение приборов наружного освещения в
автомобилях с кузовом «хетчбек»: 1 – фары дальнего
света; 2 – передние габаритные фонари; 3 – фара
ближнего света; 4 – верхние плафоны освещения
салона/ плафоны местного освещения; 5 – фонари
освещения регистрационного знака; 6 – центральный
верхний стоп-сигнал; 7 – задний верхний плафон
освещения салона; 8 – плафон освещения багажного
отделения; 9 – фонари стоп-сигналов/задние
габаритные фонари; 10 – задний фонарь указателя
поворота; 11 – задний противотуманный фонарь/фонарь
заднего хода; 12 – задний противотуманный фонарь/
фонарь заднего хода; 13 – фонари боковых
повторителей указателей поворота; 14 – передние
фонари указателей поворота; 15 – передние
противотуманные фары
|
