Mazda 3 (2003+). Подкапотное пространство









1.1.5 Подкапотное пространство Mazda 3

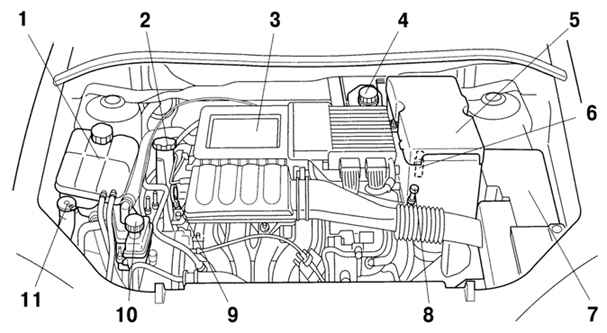

Рис. 1.8. Общий вид подкапотного пространства автомобилей с двигателями ZJ и Z6: 1 – расширительный бачок; 2 – крышка маслозаливной горловины двигателя; 3 – воздухоочиститель; 4 – бачок главного тормозного цилиндра и главного цилиндра гидропривода сцепления (механическая коробка передач); 5 – аккумуляторная батарея; 6 – блок плавких предохранителей; 7 – контрольный щуп автоматической трансмиссии ; 8 – масляный щуп двигателя ; 9 – бачок гидроусислителя рулевого управления ; 10 – крышка заливной горловины радиатора; 11 – бачок омывателя ветрового стекла




Общий вид подкапотного пространства автомобилей с двигателями ZJ и Z6 показан на рис. 1.8, а автомобилей с двигателем LF – на рис. 1.9.





1.1.5 Подкапотное пространство Mazda 3

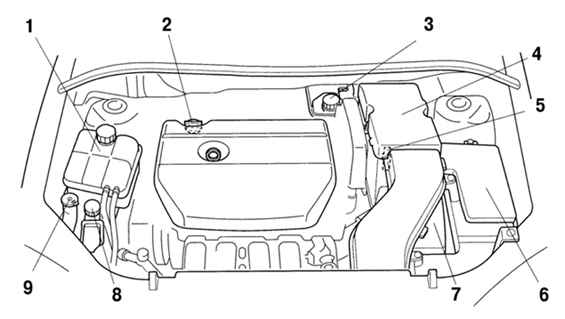

Рис. 1.9. Общий вид подкапотного пространства автомобилей с двигателем LF: 1 – расширительный бачок; 2 – крышка маслозаливной горловины двигателя; 3 – бачок главного тормозного цилиндра и главного цилиндра гидропривода сцепления (механическая коробка передач); 4 – аккумуляторная батарея; 5 – главный электрический предохранитель ; 6 – блок плавких предохранителей; 7 – воздухоочиститель; 8 – бачок гидроусислителя рулевого управления ; 9 – бачок омывателя ветрового стекла
