Land Rover engine 300 TDi. Manual - part 13

ENGINE

32

OVERHAUL

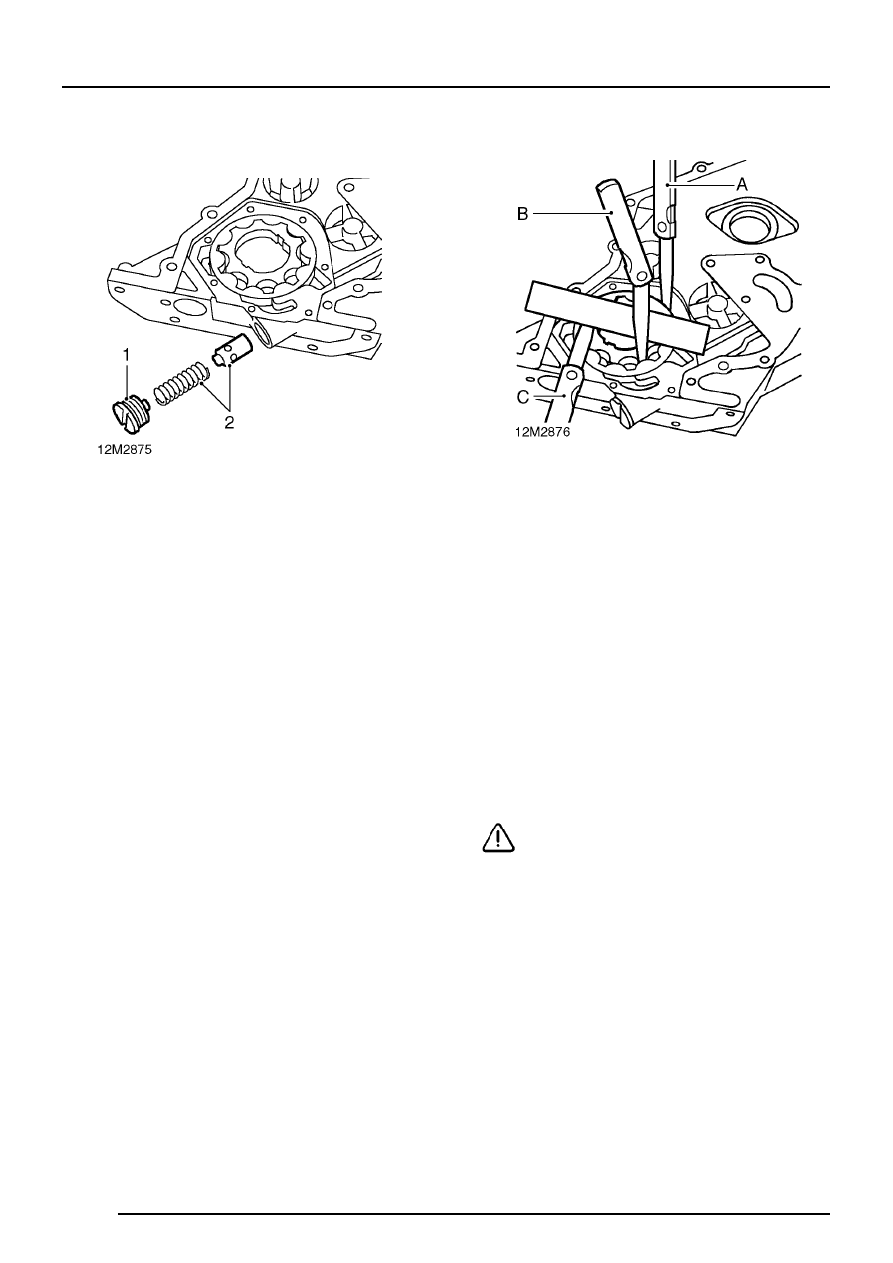

Oil pressure relief valve

1. Remove plug retaining oil pressure relief valve.
2. Withdraw spring and plunger.

Inspecting components

1. Check rotor clearances.

A - Outer rotor to housing = 0.025 to 0.075 mm
B - Inner rotor to outer rotor = 0.025 to 0.075
mm
C - Rotor end-float = 0.026 to 0.135 mm

2. Remove inner and outer rotors.
3. Check rotors for damage, wear and scoring.
4. Check oil pump cover for wear and scoring.
5. Check oil pressure relief valve spring free

length is 68.0 mm.

6. Check plunger and relief valve bore for wear

and scoring.

7. Clean all traces of sealant from oil pump cover

using solvent from kit GUG 705548GM.

8. Remove all traces of sealant from relief valve

plug threads in oil pump body.

CAUTION: Do not use a tap.

ENGINE

OVERHAUL

33

Oil pump and oil pressure relief valve - refit

Oil pump

1. Thoroughly clean timing belt rear cover,

remove all traces of gasket using suitable
gasket removal spray and a plastic scraper.
Remove all traces of sealant using solvent
from kit GUG 705548GM.

2. Ensure oil pump cover screw holes are clean

and dry.

3. Clean oil pump rotors and recess, lubricate

rotors and recess with engine oil.

CAUTION: Ensure alignment marks made
during dismantling are not erased.

4. Position inner and outer rotors in housing

ensuring that reference marks are aligned.

5. Apply bead of sealant from kit to outer edge of

oil pump cover, fit cover to housing ensuring
that reference marks are aligned.

6. Fit oil pump cover, fit and progressively tighten

7 screws.

7. Check that pump rotates freely.

Oil pressure relief valve

1. Thoroughly clean oil pressure relief valve

plunger, spring and relief valve bore then
lubricate components with engine oil.

2. Insert plunger and spring into bore.
3. Smear threads of relief valve plug with Loctite

577.

4. Fit plug and tighten to 17 Nm.

ENGINE

34

OVERHAUL

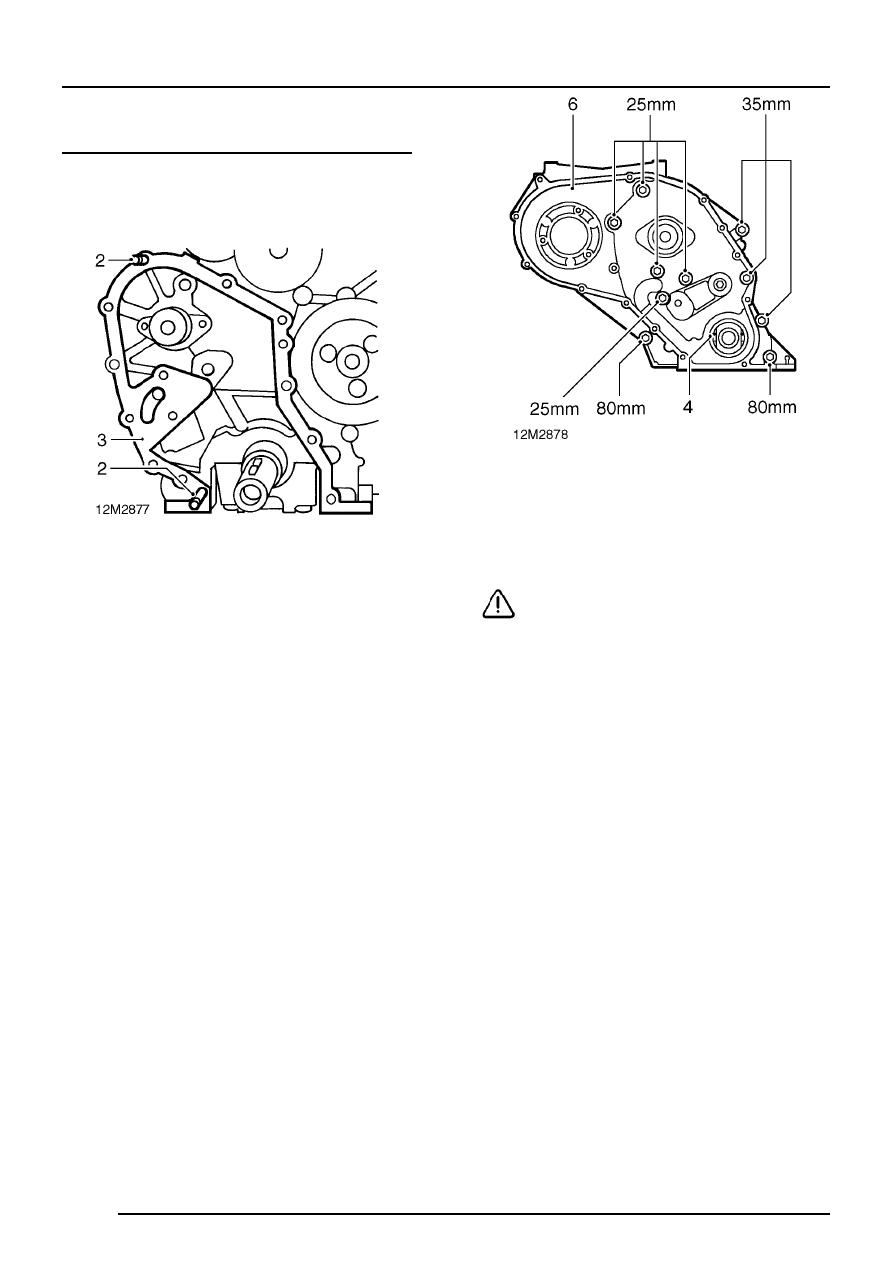

Timing belt rear cover - refit

1. Remove all traces of gasket material from

cylinder block using suitable gasket removal
spray and a plastic scraper.

2. Screw 2 slave guide studs into cylinder block.
3. Fit new gasket over guide studs.

4. Note position of oil pump drive flats on

crankshaft.

5. Rotate oil pump inner rotor to align with drive

flats on crankshaft and position timing belt rear
cover on guide studs.

6. Fit timing belt rear cover.

CAUTION: Do not remove guide studs at
this stage.

7. Fit 8 bolts of the correct length in positions

shown, remove guide studs and fit remaining 2
bolts.

ENGINE

OVERHAUL

35

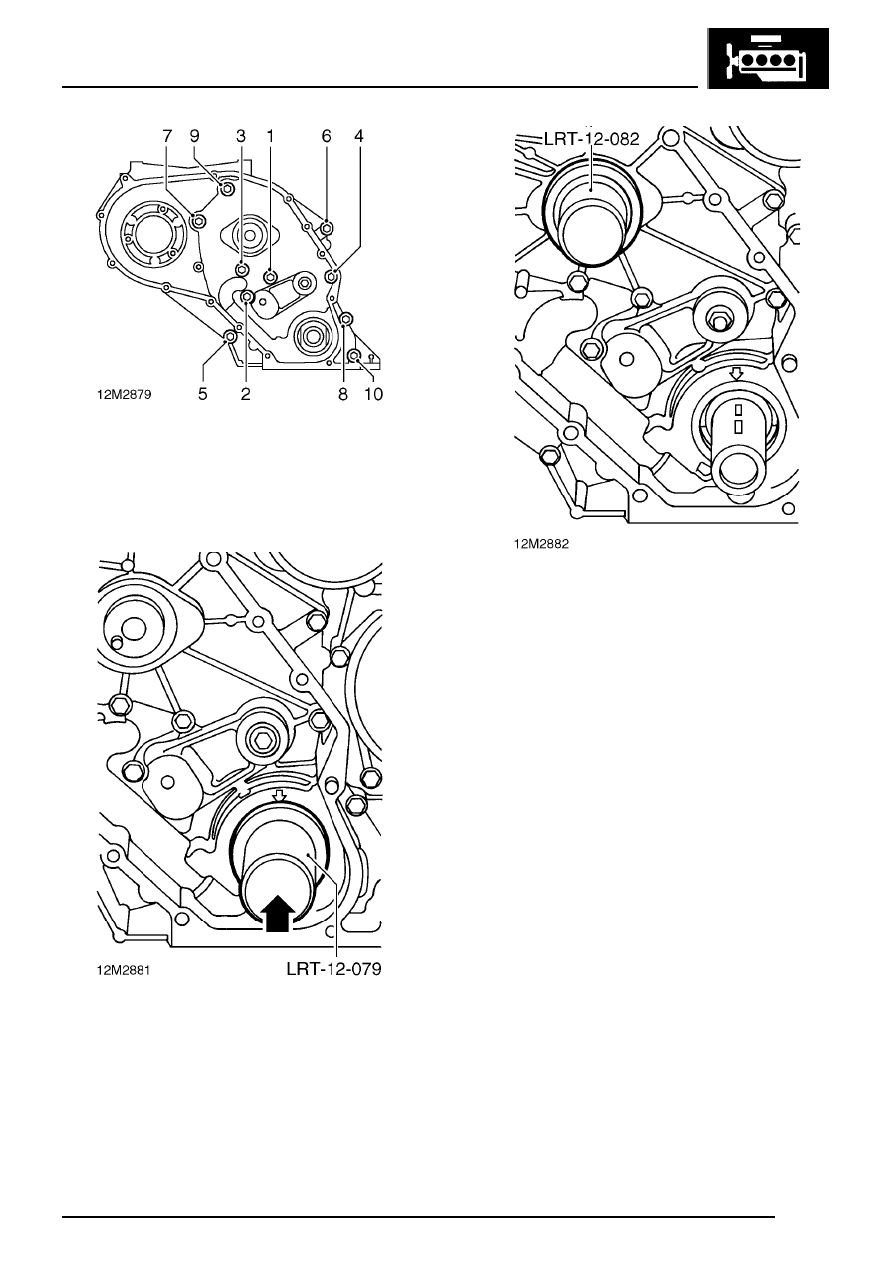

8. Using sequence shown, tighten bolts to 25 Nm.
9. Fit oil pick-up pipe and sump.

10. Lubricate a new crankshaft front oil seal with

engine oil.

11. Fit oil seal using tool LRT-12-079.
12. Lubricate a new camshaft oil seal with engine

oil.

13. Fit oil seal using tool LRT-12-082.
14. Fit fuel injection pump.
15. Fit timing belt, tensioner and gears.
