Land Rover engine 300 TDi. Manual - part 1

ENGINE

2

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION AND OPERATION

3

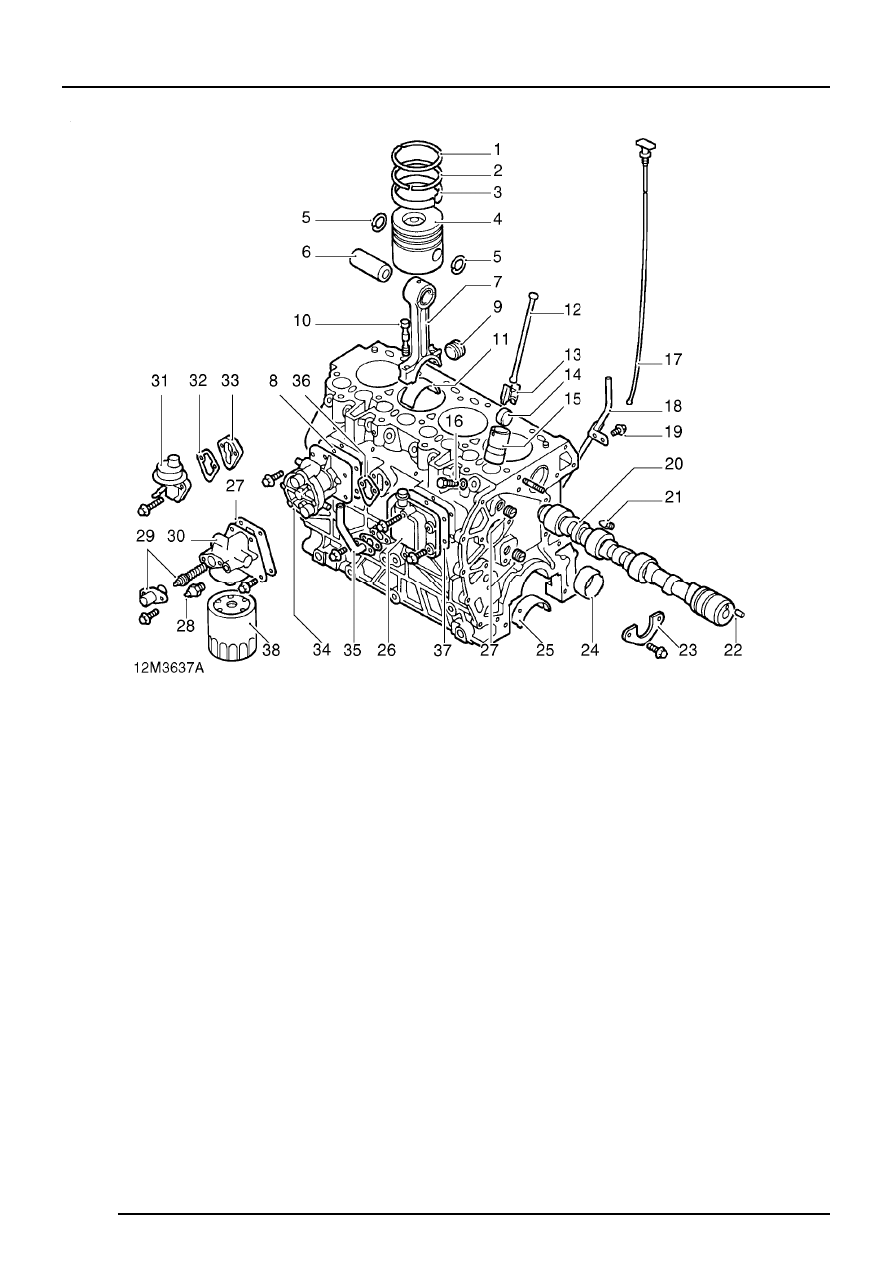

CYLINDER BLOCK, PISTONS AND CAMSHAFT

1. Top compression ring
2. 2nd compression ring
3. Oil control ring
4. Piston
5. Gudgeon pin circlips
6. Gudgeon pin
7. Connecting rod
8. Brake servo vacuum pump gasket
9. Core plug

10. Connecting rod bolt
11. Big-end bearing shell
12. Push rod
13. Cam follower slide
14. Roller
15. Cam follower guide
16. Guide retaining bolt
17. Dipstick
18. Dipstick tube
19. Dipstick tube bolt

20. Camshaft
21. Oil jet tube
22. Drive pin
23. Camshaft thrust plate
24. Camshaft bearings
25. Main bearing shell
26. Baffle plate
27. Core plugs
28. Oil pressure switch
29. Thermostatic valve assembly
30. Oil filter head
31. Fuel lift pump
32. Fuel lift pump gaskets
33. Spacer - if fitted
34. Brake servo vacuum pump
35. Crankcase breather pipe
36. Oil filter head gasket
37. Baffle plate gasket
38. Oil filter element

ENGINE

4

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION AND OPERATION

5

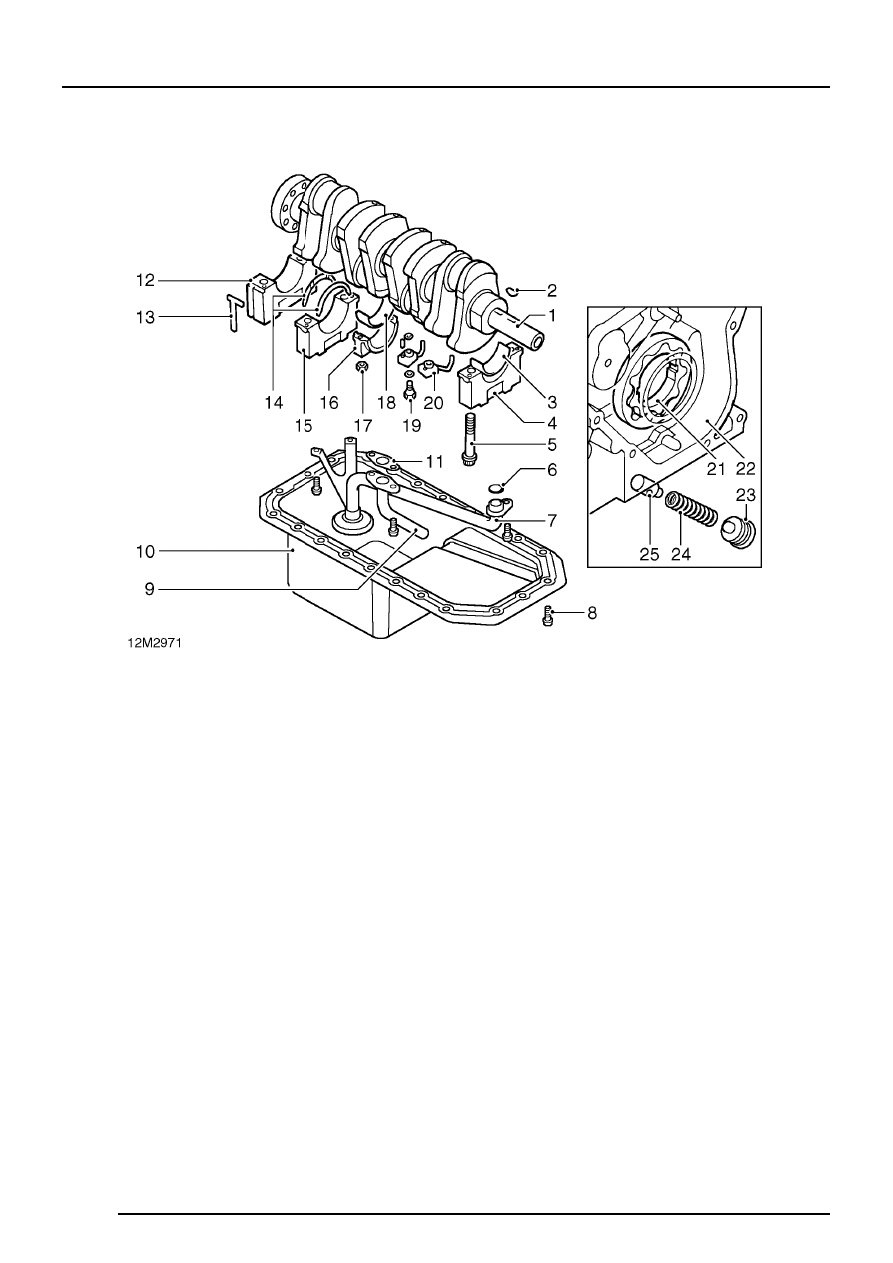

CRANKSHAFT, SUMP AND OIL PUMP

1. Crankshaft
2. Woodruff key
3. Main bearing shell
4. Main bearing cap - front
5. Main bearing cap bolt
6. ’O’ ring - oil pick-up pipe
7. Oil pick-up pipe and strainer
8. Sump bolt
9. Oil drain pipe

10. Sump
11. Gasket - oil drain pipe
12. Main bearing cap - rear
13. Rear main bearing cap oil seal

14. Crankshaft thrust washers
15. Main bearing cap - centre
16. Big-end bearing cap
17. Big-end bearing cap nut
18. Big-end bearing shell
19. Oil jet tube banjo bolt
20. Oil jet tube
21. Oil pump
22. Timing belt rear cover
23. Plug
24. Oil pressure relief valve spring
25. Oil pressure relief valve plunger
