Range Rover Classic. Manual - part 183





86

ELECTRICAL

20

REPAIR

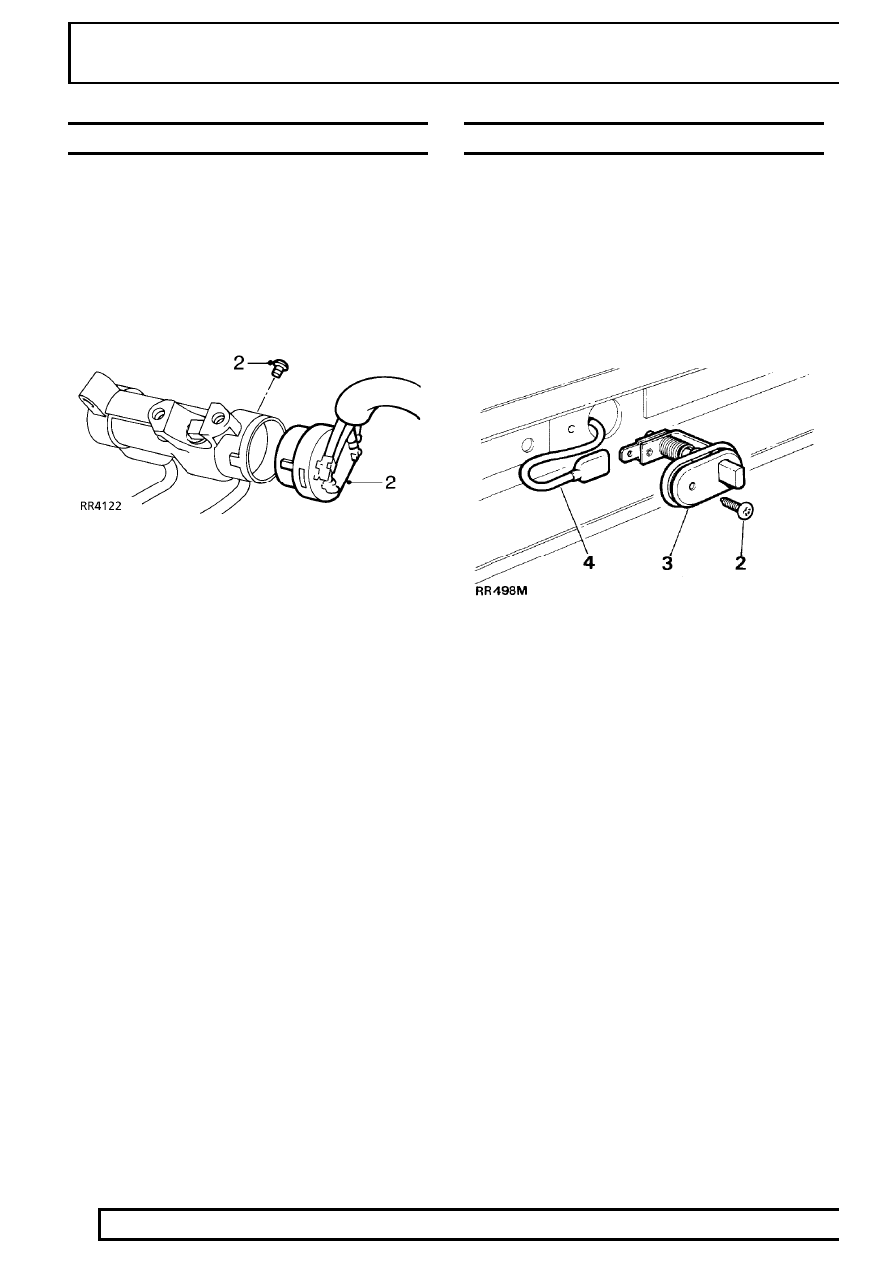

IGNITION/STARTER SWITCH

Service repair no - 86.65.02

Remove

1. Remove steering column lock.

See STEERING,

Repair, Steering Column Lock Assembly

2. Remove screw securing ignition/starter switch,

remove switch from lock barrel.

Refit

3. Position switch to lock barrel ensuring peg is

inserted in switch, fit and tighten screw.

4. Fit steering column lock.

See STEERING,

Repair, Steering Column Lock Assembly

REAR TAILGATE SWITCH

Service repair no - 86.65.22

Remove

1. Disconnect battery negative lead.
2. Remove single screw securing switch to tailgate

opening.

3. Withdraw switch.
4. Disconnect electrical lead.

Refit

5. Reverse removal procedure.

ELECTRICAL

21

REPAIR

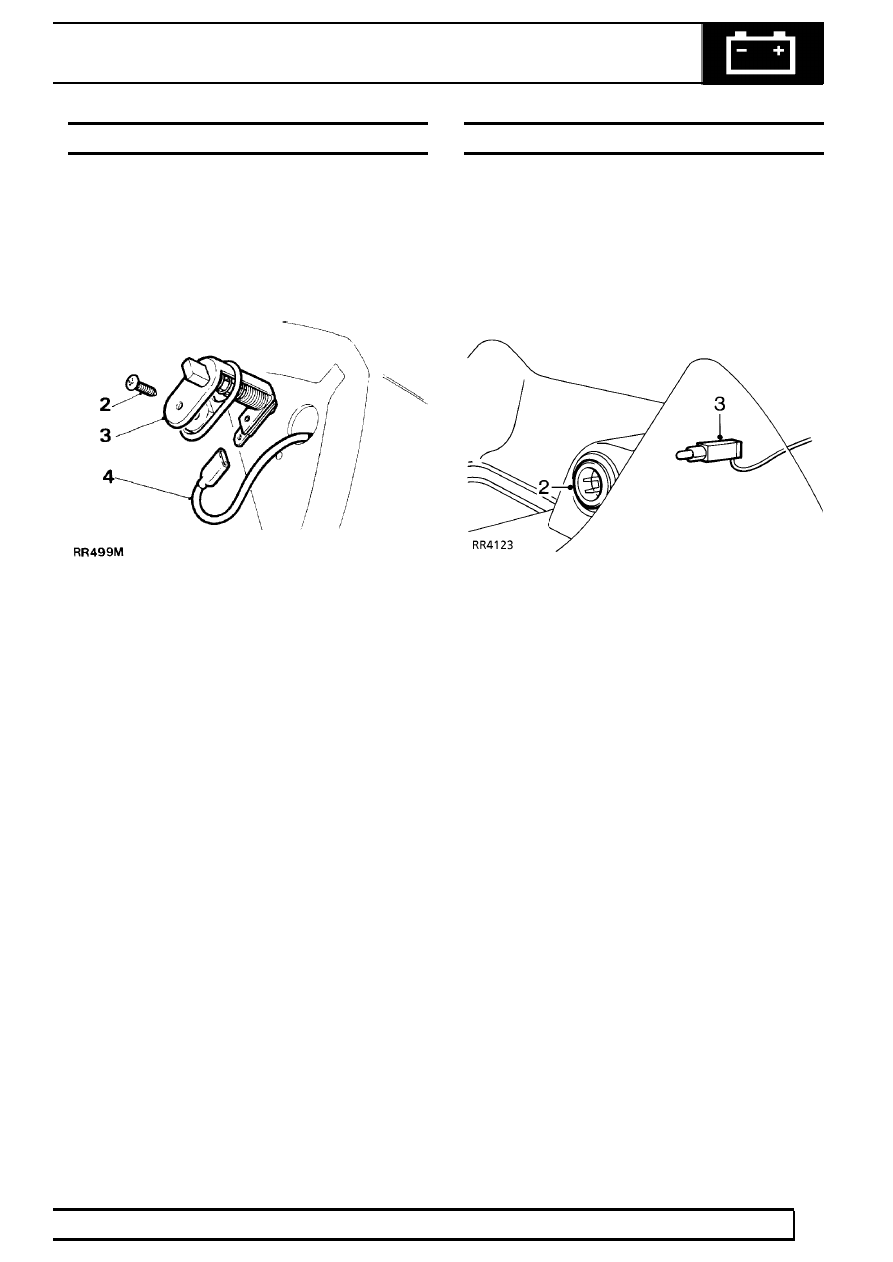

UNDER BONNET/HOOD ILLUMINATION SWITCH

Service repair no - 86.65.23

Remove

1. Disconnect battery negative lead.
2. Remove single screw securing switch to decker

panel.

3. Withdraw switch.
4. Disconnect electrical lead.

Refit

5. Reverse removal procedure.

CIGAR LIGHTER AND BULB

Service repair no - 86.65.60 - Cigar lighter
Service repair no - 86.45.55 - Bulb

Cigar lighter

Remove

1. Remove centre console.

See CHASSIS AND

BODY, Repair, Centre Console

2. Depress lugs securing cigar lighter, withdraw

lighter from centre console.

Bulb replacement

3. Remove bulb from holder.

Refit

4. Reverse removal procedure.

86

ELECTRICAL

22

REPAIR

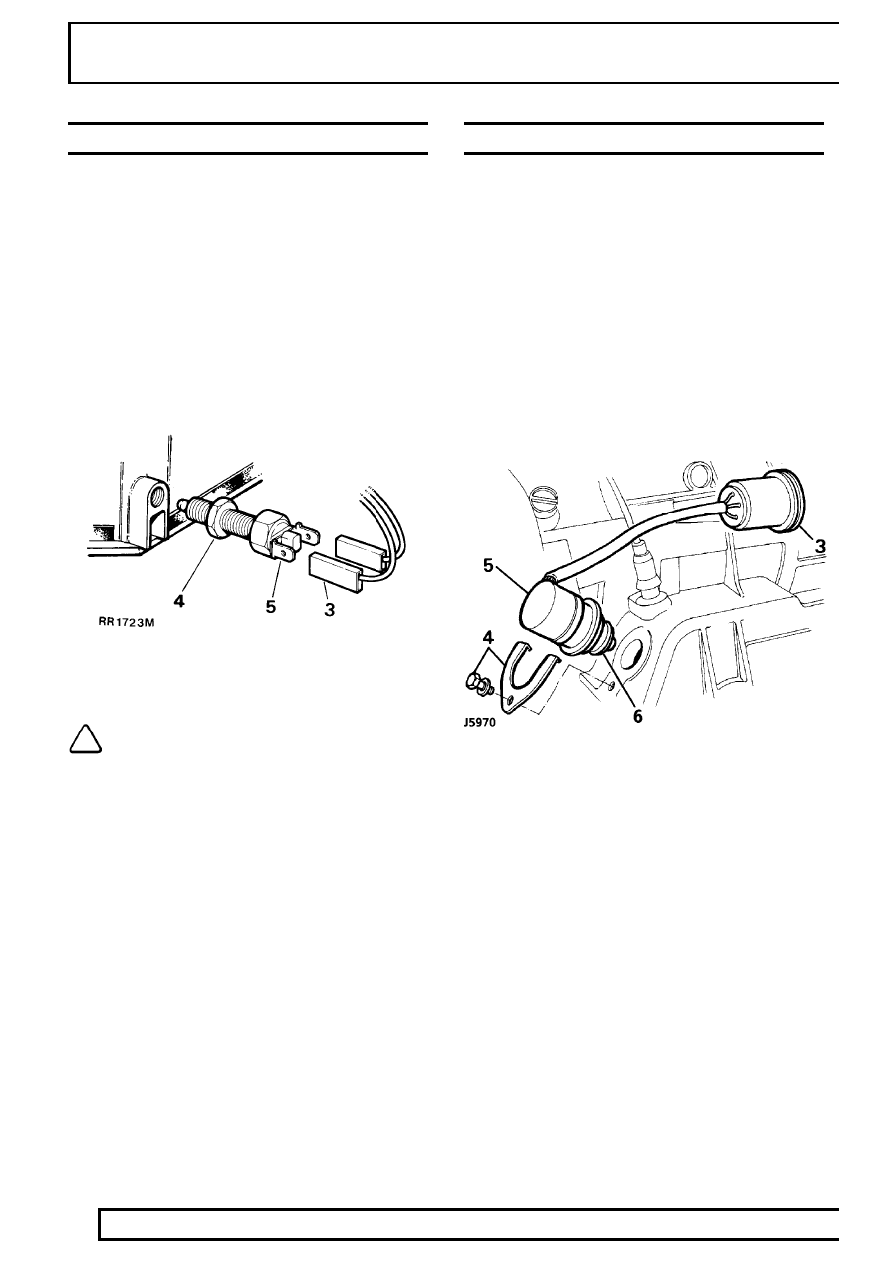

REVERSE LIGHT SWITCH

Service repair no - 37.27.01

Manual gearbox

Remove

Reverse light switch is located at rear of selector
housing, accessible from beneath vehicle.

1. Place vehicle on suitable ramp.
2. Disconnect battery negative lead.
3. Disconnect electrical leads.
4. Release lock-nut.
5. Remove switch.

Refit

NOTE: Reverse light switch requires
re-setting on reassembly.

6. Select reverse gear.
7. Connect 12 volt supply and test lamp across

switch terminals.

8. Screw switch into housing until test lamp is

illuminated. Screw switch in a further half turn,
tighten locknut.

9. Connect electrical leads.

10. Reconnect battery negative lead.

START INHIBIT / REVERSE LIGHT SWITCH

Service repair no - 44.15.19

Automatic gearbox

Remove

Reverse light switch is an integral part of start inhibitor
switch. It is located on left hand side of gearbox,
accessible from beneath vehicle.

1. Place vehicle on suitable ramp.
2. Disconnect battery negative lead.
3. Disconnect multi-plug.
4. Release clamp bolt, remove clamp.
5. Remove switch.

Refit

6. Fit a new ’O’ ring to switch.
7. Reverse removal procedure.

ELECTRICAL

23

REPAIR

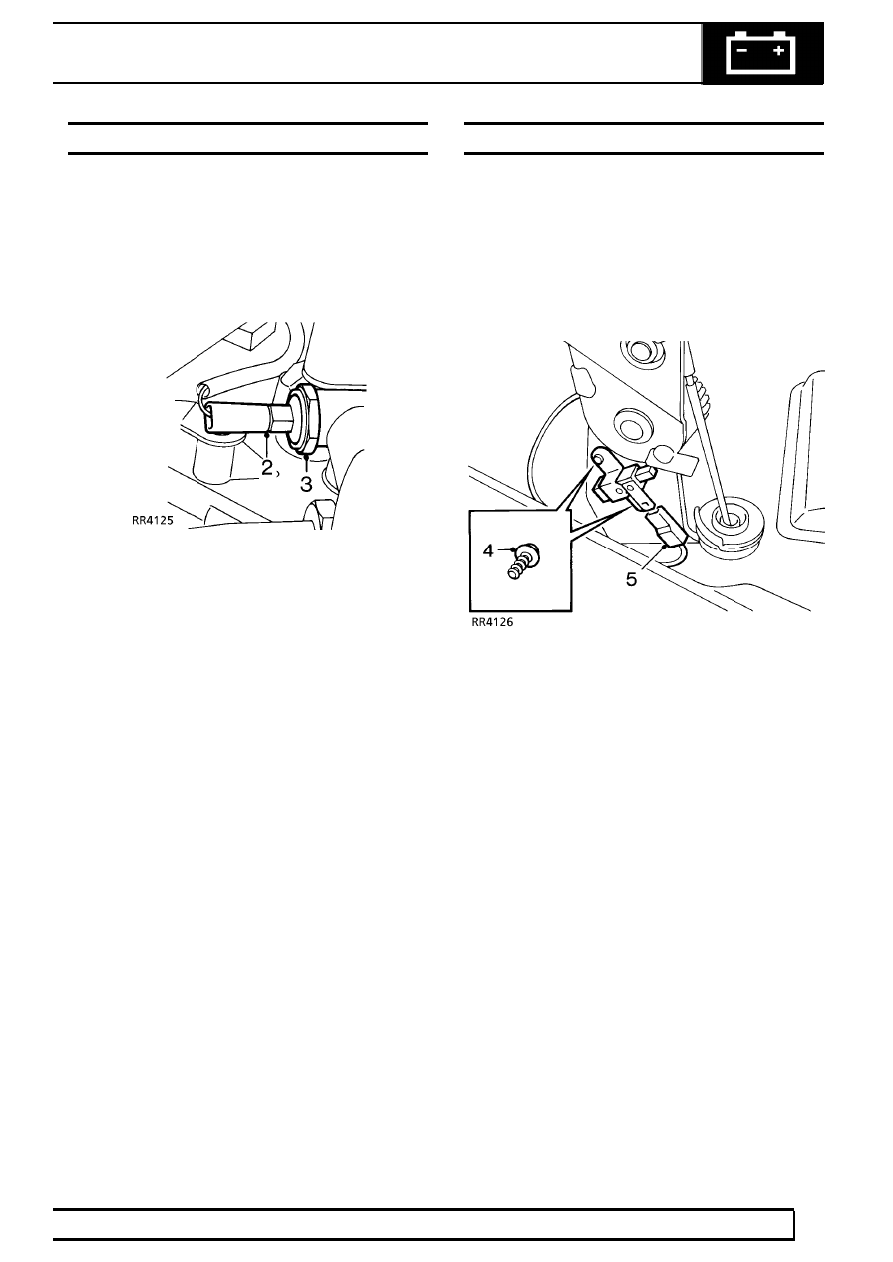

OIL PRESSURE WARNING SWITCH - V8i

Service repair no - 86.65.30

Remove

1. Disconnect battery negative lead.
2. Disconnect electrical lead.
3. Unscrew switch unit.
4. Remove switch and sealing washer.

Refit

5. Reverse removal procedure. Using a NEW

sealing washer.

PARK BRAKE WARNING SWITCH

Service repair no - 86.65.45

Remove

1. Remove centre console.

See CHASSIS AND

BODY, Repair, Centre Console

2. Apply park brake.
3. Reposition hose at side of bracket to gain

access to switch.

4. Remove screw securing switch.
5. Withdraw switch, disconnect Lucar, remove

switch.

Refit

6. Reverse removal procedure.
