86

ELECTRICAL

16

REPAIR

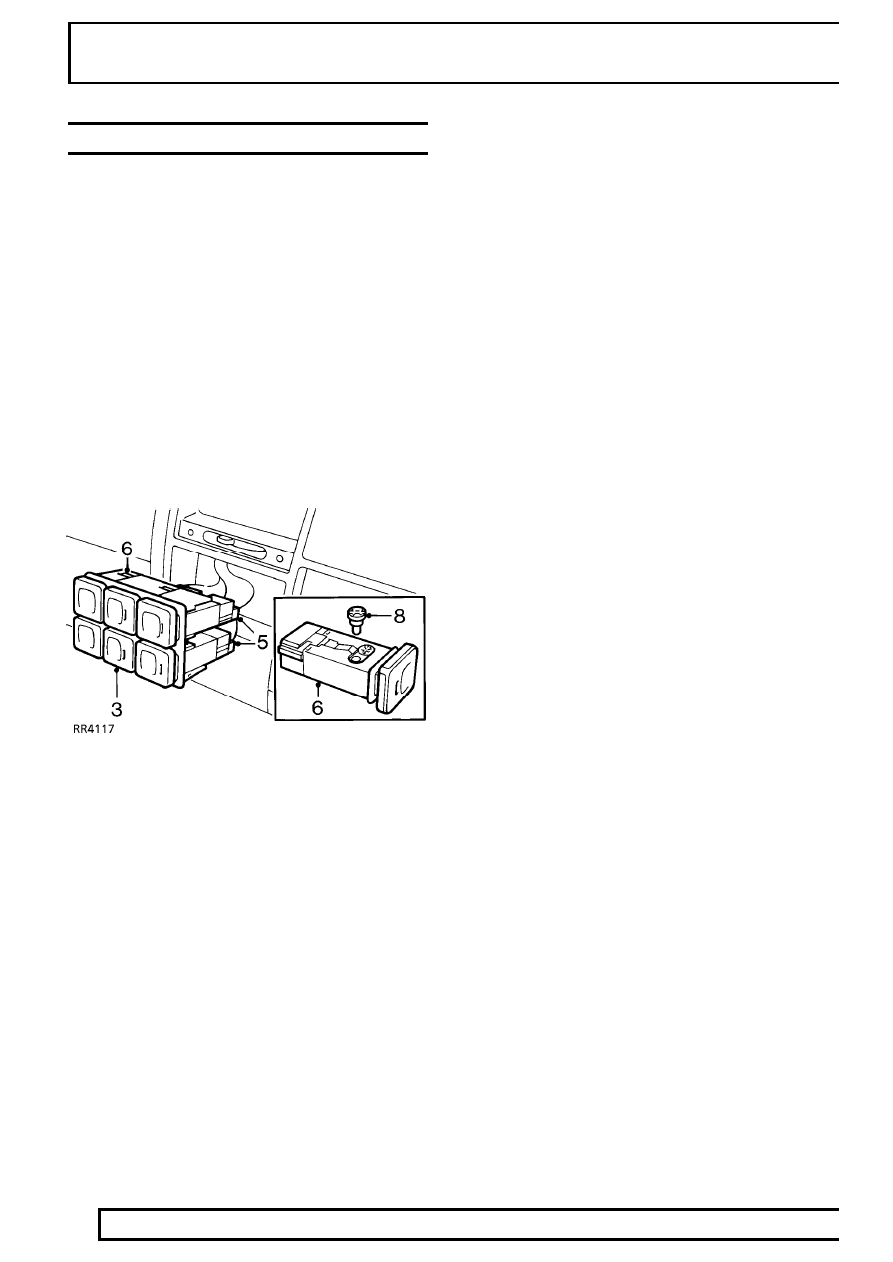

AUXILIARY SWITCHES AND BULBS

Service repair no - 86.45.49 - Switches
Service repair no - 86.45.29 - Bulbs

The auxiliary switch panel contains up to six switches
depending on vehicle specification. Each switch
incorporates integral symbols for identification.
Unused switch openings are fitted with blank covers,
which are removable, to facilitate fitting extra switches
if required.
The symbols are illuminated by two bulbs which
become operational when vehicle lights are on.

Switch replacement

Remove

1. Disconnect battery negative lead.
2. Remove air suspension switch panel.

See Air

Suspension Switches and Bulbs

3. Carefully prise auxiliary switch panel out of

fascia.

4. Withdraw switch panel as far as electrical leads

will permit.

5. Noting their fitted position, disconnect

multiplug(s) from the switch(es).

6. Depress small retaining lugs on top and bottom

of switch and push switch(es) through front of
switch surround.

Bulb replacement

7. Identify bulb to be replaced and remove

appropriate switch.

8. Rotate bulb holder 90 deg. and withdraw it from

switch; discard bulb holder and bulb.

Refit

9. Reverse removal procedure.

ELECTRICAL

17

REPAIR

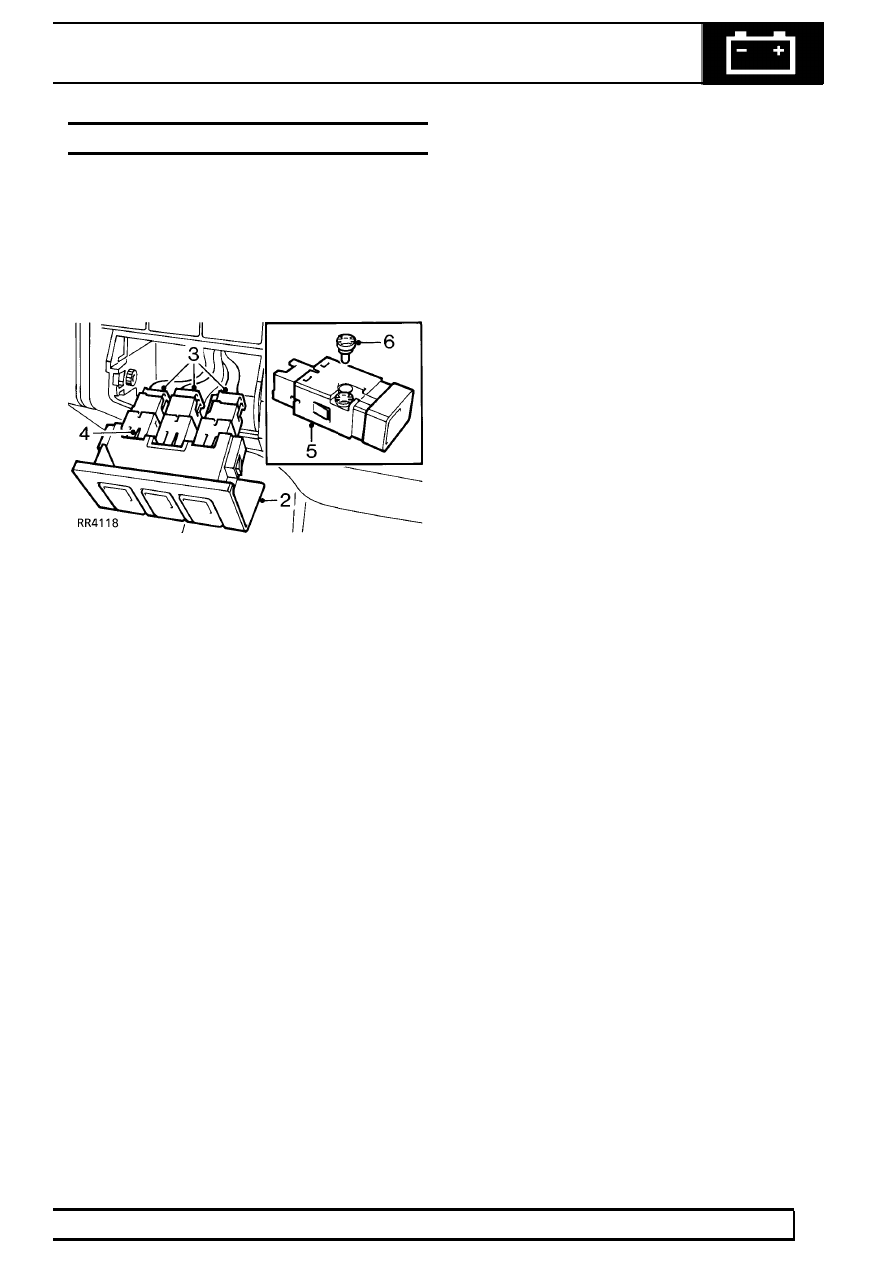

AIR SUSPENSION SWITCHES AND BULBS

Service repair no - 86.65.88 - Switches
Service repair no - 86.45.29 - Bulbs

Switch replacement

Remove

1. Disconnect battery negative lead.

2. Carefully release lower edge of panel from

surround, withdraw panel.

3. Noting their fitted positions, disconnect

multiplugs from switches.

4. Depress retaining lugs on switches, remove

switches from panel.

Bulb replacement

5. Identify bulb to be replaced and remove

appropriate switch.

6. Rotate bulb holder 90 deg. and withdraw it from

switch.

Refit

7. Reverse removal procedure.

86

ELECTRICAL

18

REPAIR

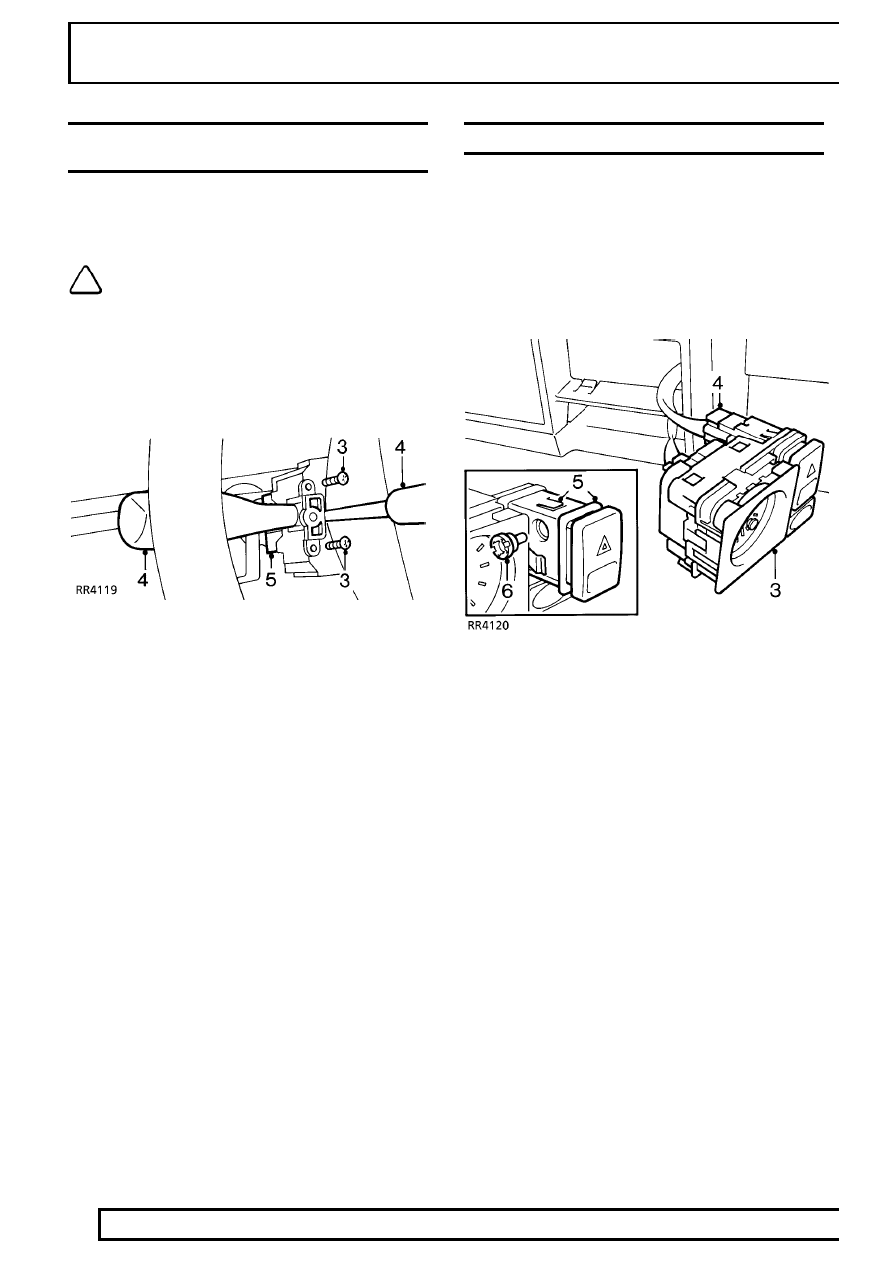

HEADLAMP/FLASHER SWITCH AND
WINDSCREEN WASH/WIPE SWITCH

Service repair no - 84.15.34 - Wash wipe switch
Service repair no - 86.65.41 - Headlamp/flasher
switch

NOTE: The following procedure applies to
either switch.

Remove

1. Remove steering column shroud.

See

STEERING, Repair, Steering Column Shroud

2. Position steering wheel for access.

3. Remove 2 screws securing switch.
4. Insert a suitable, flat bladed tool between switch

and casing, depress raised ’pip’, release switch
from casing.

5. Disconnect switch multiplugs.

Refit

6. Connect switch multiplugs.
7. Position switch to casing ensuring ’pip’ is

engaged.

8. Reverse removal procedure. 1 and 3.

HAZARD WARNING SWITCH AND BULB

Service repair no - 86.65.50 - Switch
Service repair no - 86.45.29 - Bulb

Switch replacement

Remove

1. Disconnect battery negative lead.
2. Remove ashtray.

3. Carefully release panel from fascia.
4. Disconnect multiplug from switch.
5. Depress retaining lugs, remove switch from

panel.

Bulb replacement

6. Rotate bulb holder 90 deg. and withdraw it from

switch, discard bulb holder and bulb.

Refit

7. Reverse removal procedure.

ELECTRICAL

19

REPAIR

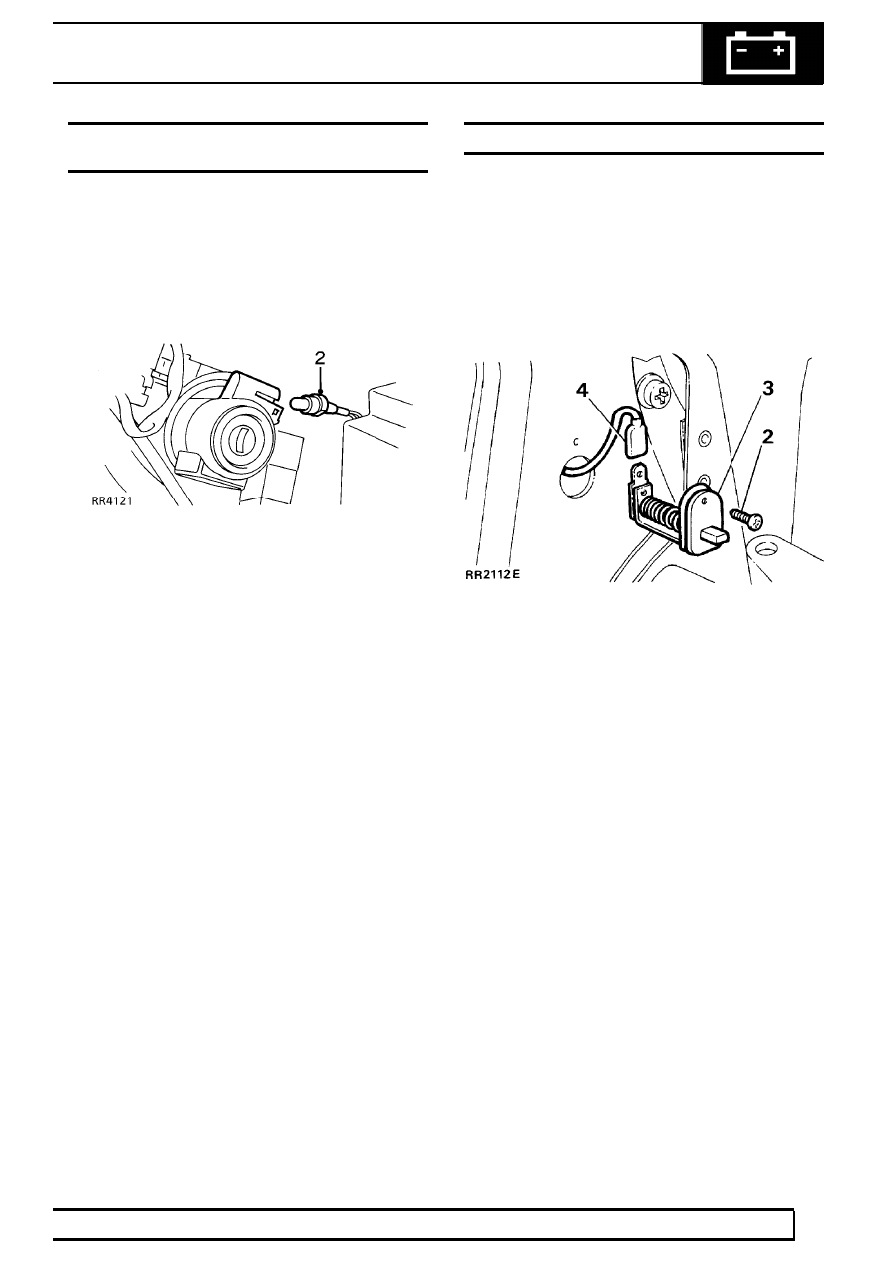

IGNITION/STARTER SWITCH - BULB
REPLACEMENT

Service repair no - 86.45.29

Remove

1. Remove steering column shroud.

See

STEERING, Repair, Steering Column Lock
Assembly

2. Withdraw bulb holder, remove bulb.

Refit

3. Reverse removal procedure.

DOOR PILLAR SWITCH

Service repair no - 86.65.15

Remove

1. Disconnect battery negative lead.
2. Remove screw securing switch to door pillar.
3. Remove switch.
4. Disconnect electrical lead from connector blade.

Refit

5. Reverse removal procedure.
