WIPERS AND WASHERS

3

REPAIR

HEATED WINDSCREEN WASHER JETS
THERMOSTAT

Service repair no - 84.10.12.

The thermostat is located on right headlamp mounting
panel.

Remove

1. Disconnect battery negative lead.
2. Remove radiator grill.

See CHASSIS AND

BODY, Repair, Radiator Grille

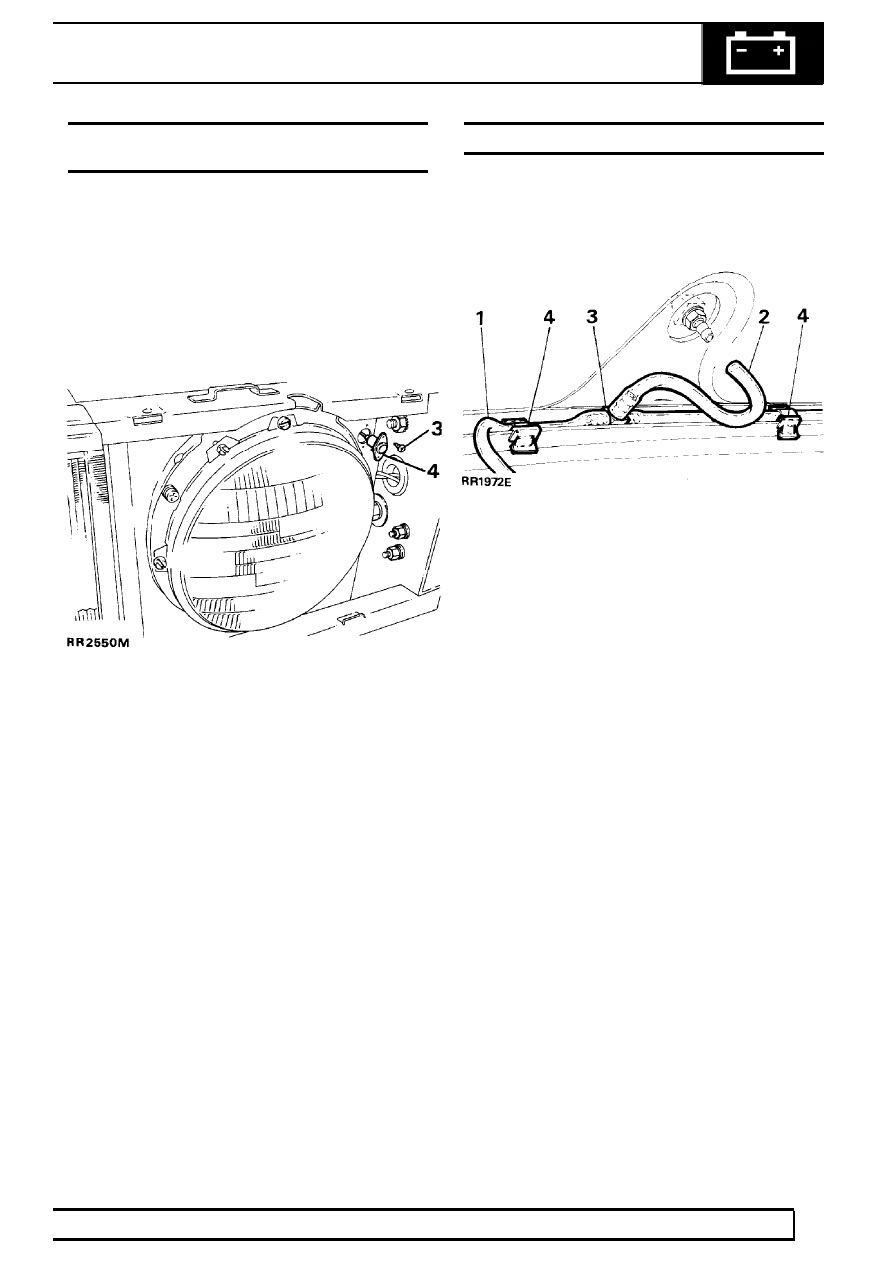

3. Remove two screws securing thermostat to right

hand headlamp mounting panel.

4. Withdraw thermostat, disconnecting electrical

connector.

Refit

5. Reverse removal procedure.

WINDSCREEN WASHER TUBES

Service repair no - 84.10.15.

Remove

1. Disconnect tubing from reservoir pump.
2. Disconnect tubing from washer jets.
3. Disconnect tubing from three-way tee piece.
4. Release tubing from edge clips.

Refit

5. Reverse removal procedure.

84

WIPERS AND WASHERS

4

REPAIR

WIPER ARMS - WINDSCREEN

Service repair no - 85.15.01

Remove

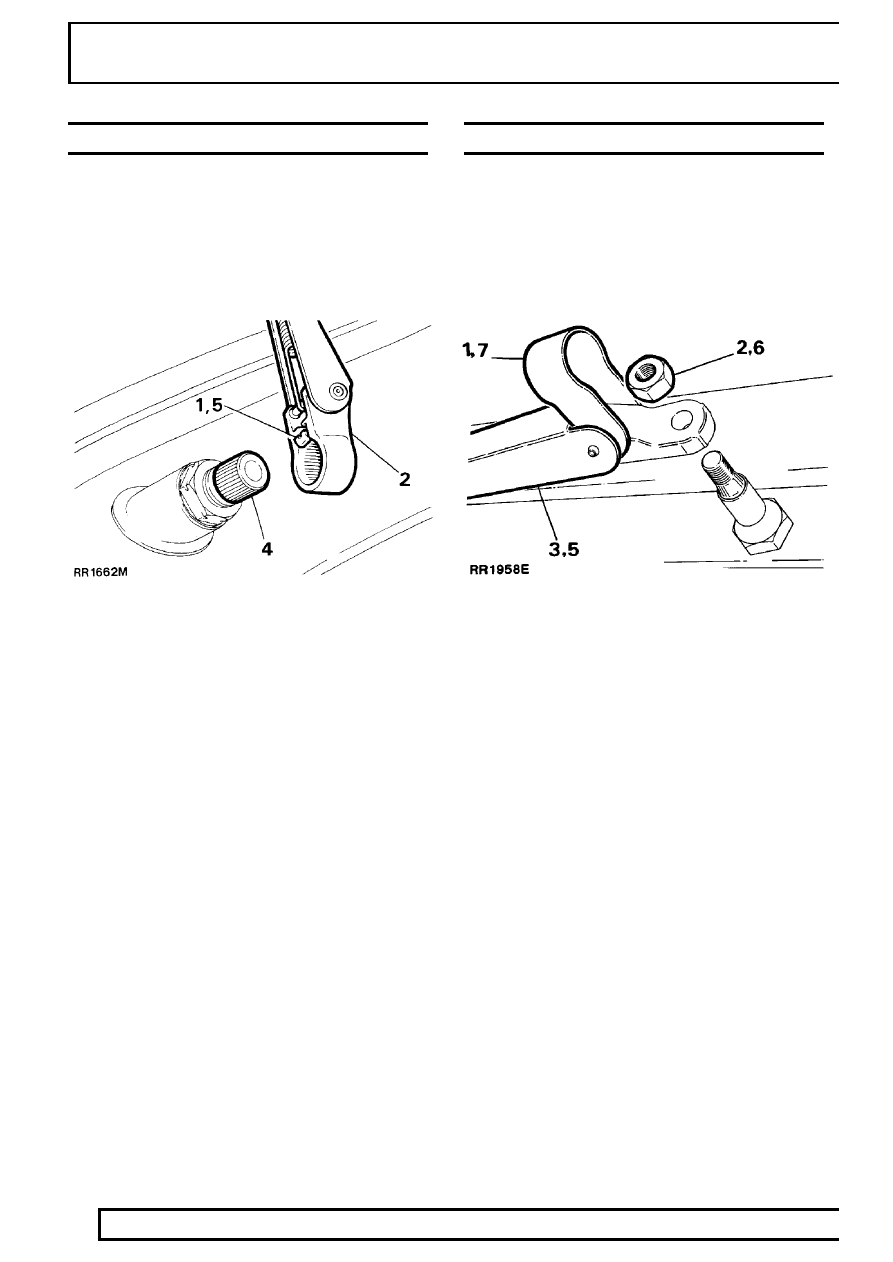

1. Hold back small spring clip which retains wiper

arm on shaft boss using a suitable tool.

2. Gently pry off wiper arm from shaft boss.

Refit

3. Allow motor to move to ’park’ position.
4. Push arm on to boss, locating it on splines so

that wiper blades are clear of screen rail.

5. Ensure that spring retaining clip is located in

retaining groove on shaft boss.

6. Operate wiper on a wet screen to ensure blades

do not over travel.

WIPER ARM - TAILGATE

Service repair no - 84.35.01.

Remove

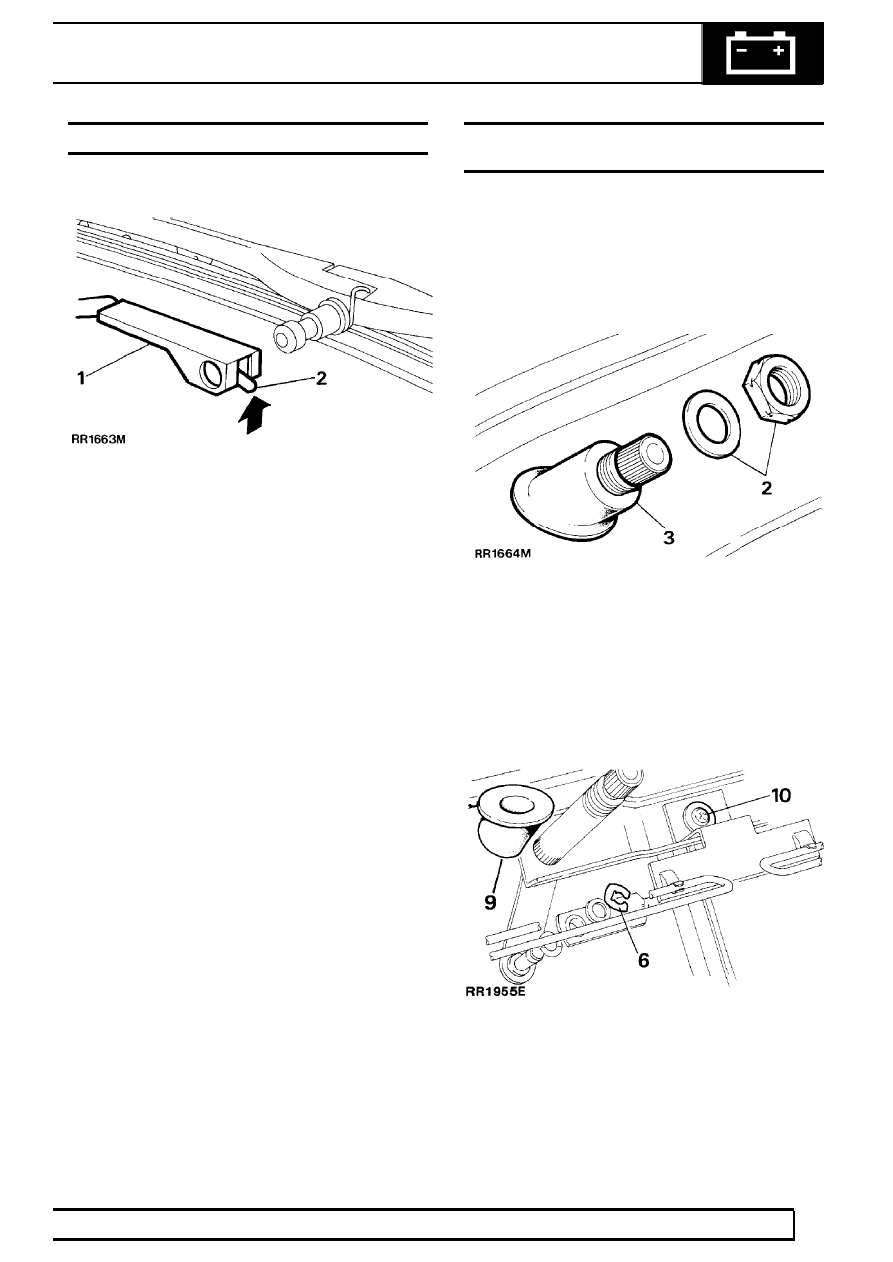

1. Lift wiper arm end cap to access wiper motor

shaft.

2. Remove wiper arm securing nut.

3. Withdraw wiper arm from shaft.

Refit

4. Allow motor to move to ’park’ position.
5. Fit wiper arm to shaft,locating it on the splines so

that wiper blade is clear of screen surround.

6. Fit and tighten securing nut.
7. Push end cap back into position.
8. Check correct operation of wiper.

WIPERS AND WASHERS

5

REPAIR

WIPER BLADES - WINDSCREEN AND TAILGATE

Service repair no - 84.15.05.

Remove

1. Pull wiper arm away from glass.
2. Lift spring clip and withdraw blade from arm.

Refit

3. Reverse removal procedure.

WINDSCREEN WIPER MOTOR, LINKAGE AND
WHEEL BOXES

Service repair no - 84.15.12.

Remove

1. Disconnect battery negative lead. Remove wiper

arms.

2. Remove locknuts from wheel boxes.
3. Remove grommet from wheel boxes.
4. Remove bonnet[hood].

See CHASSIS AND

BODY, Repair, Bonnet

5. Remove front decker[cowl] panel.

See

CHASSIS AND BODY, Repair, Decker Panel

84

WIPERS AND WASHERS

6

REPAIR

6. Remove spring clips securing primary links to

wheelbox shaft links.

7. Remove spring clips securing primary links to

motor crank.

8. Remove primary links.
9. Remove lower grommet from wheelboxes.

10. Remove screw securing bonnet[hood] torsion

bar bracket. Unclip bracket from torsion bar.

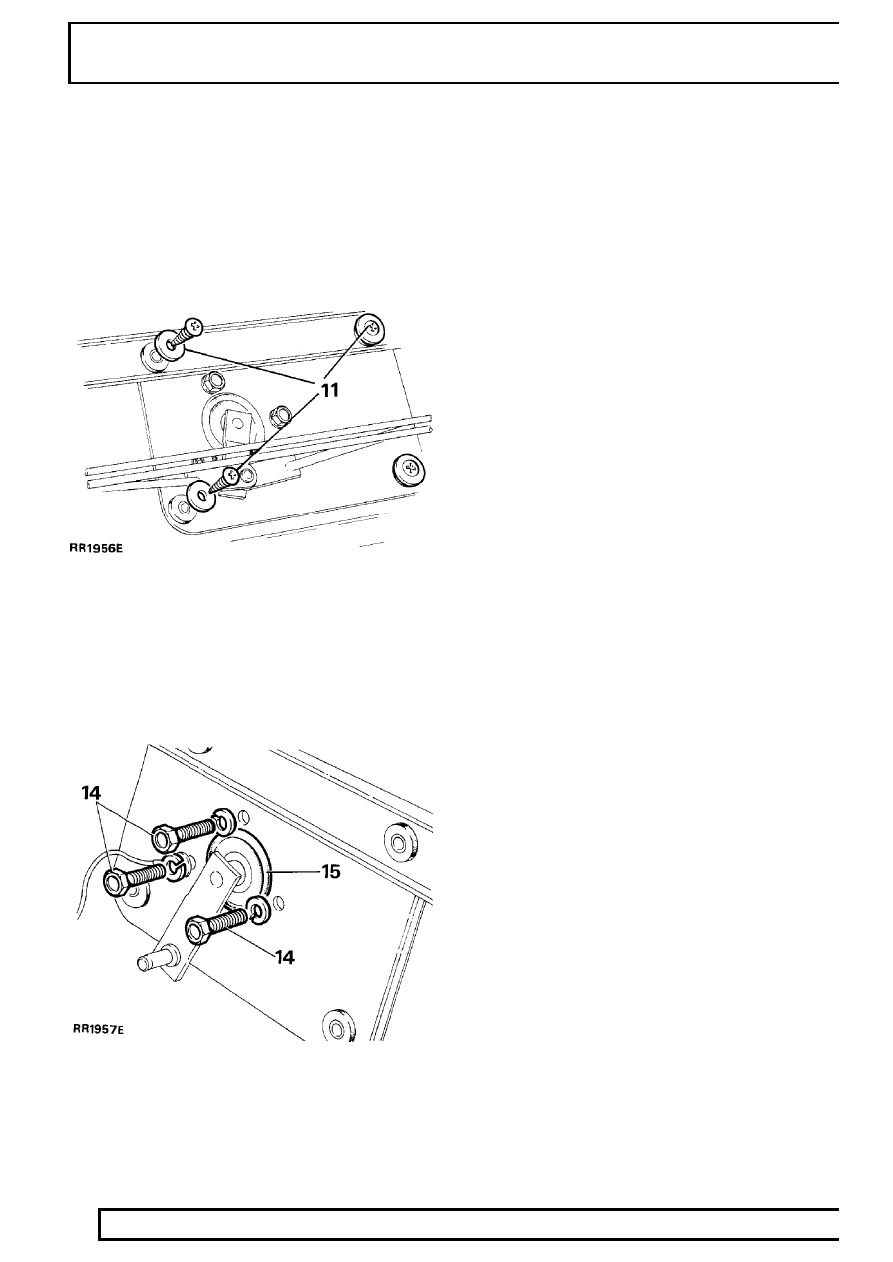

11. Remove remaining screws securing motor and

linkage assembly to bulkhead.

12. Ease unit from mounting location and disconnect

electrical leads at plug and socket.

13. Withdraw unit.

14. Remove three bolts securing motor to mounting

plate.

15. Separate motor from mounting plate by pulling

motor crank through grommet.

Refit

16. Reverse removal procedure.
17. Ensure primary links are mounted with bushes

on inside, towards wiper motor. The shorter
primary link is mounted on driver side.

18. Replace front decker[cowl] panel.
19. Replace bonnnet.
20. Replace wiper arms.
