Range Rover Classic. Manual - part 172





82

AIR CONDITIONING

8

REPAIR

HEATER AND COOLER UNIT

Service repair no - 86.25.21

WARNING: All work involving the service
and maintenance of air conditioning
requires special equipment, knowledge,

experience and a full awareness and adherence to
safety precautions.

Remove

1. Disconnect battery negative lead.
2. Drain engine coolant.

See COOLING SYSTEM,

Adjustment, Coolant

3. Recover refrigerant from air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

4. Remove fascia panel assembly.

See CHASSIS

AND BODY, Repair, Dash Panel Assembly

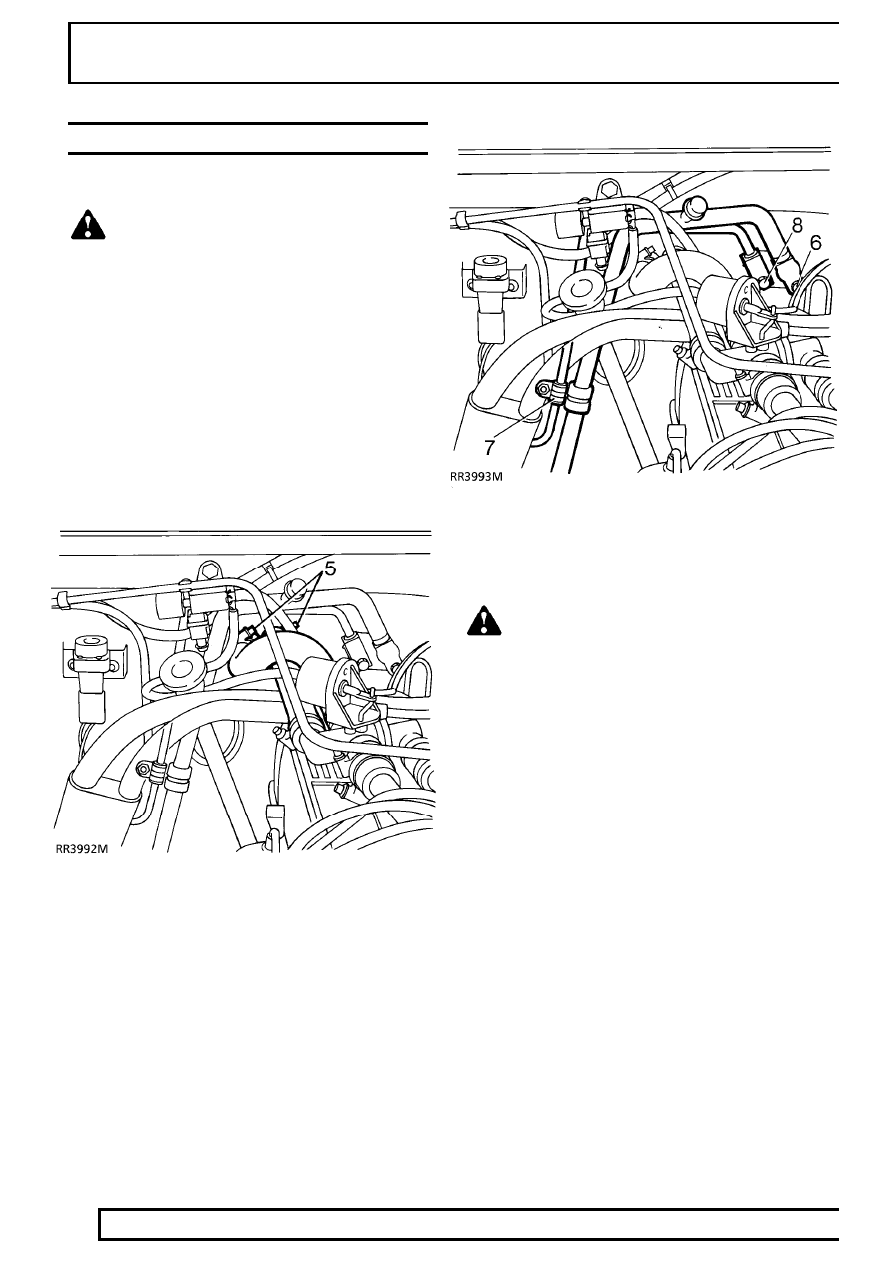

5. Release clips and disconnect coolant hoses

from heater pipes.

6. Remove securing bolt and disconnect low

pressure pipe from evaporator.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

7. Release ’P’ clip retaining high and low pressure

pipes.

8. Remove securing bolt and disconnect high

pressure pipe from evaporator.

9. Discard ’O’ ring seals.

AIR CONDITIONING

9

REPAIR

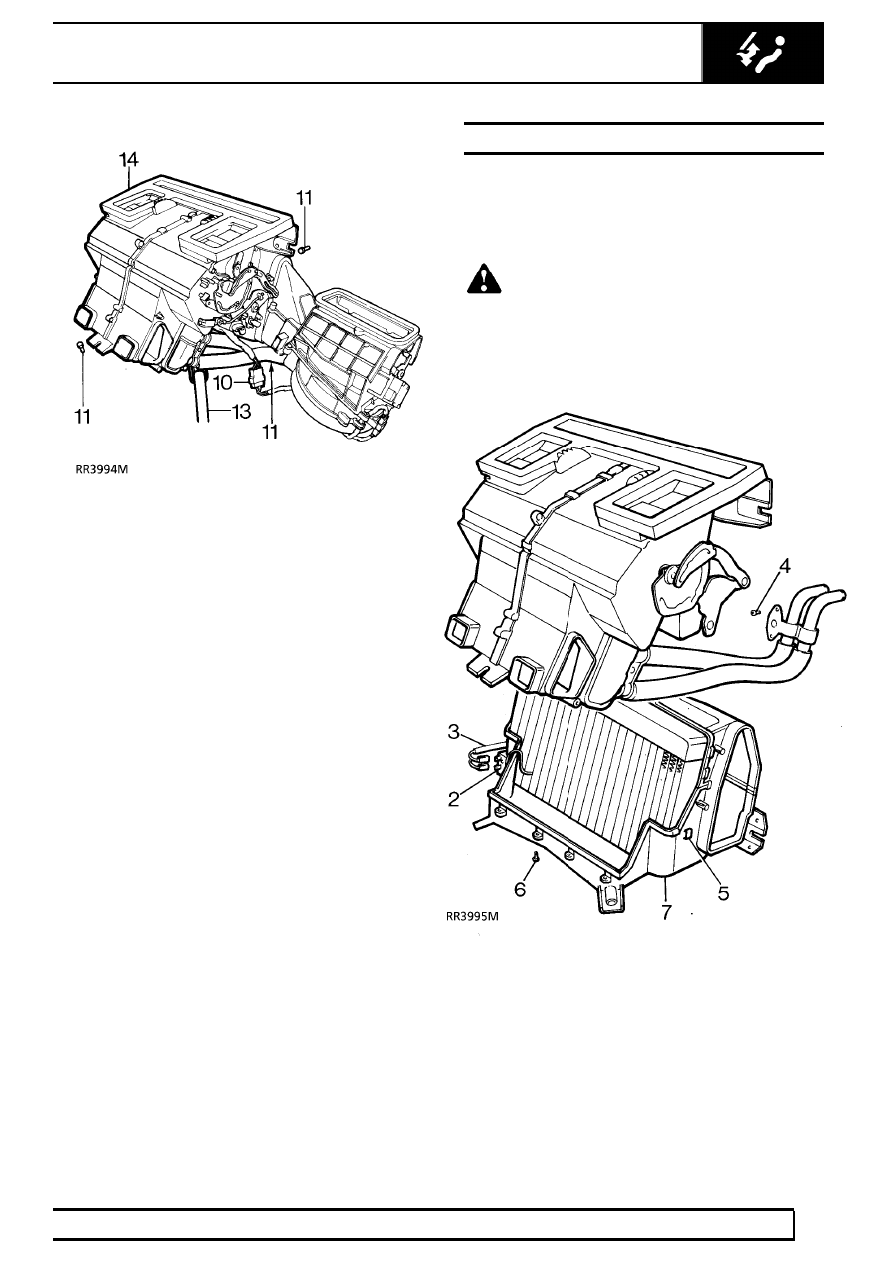

10. Disconnect multiplug connecting heater to

blower unit, remove 3 screws and remove
blower unit.

11. Remove 5 screws securing casing to bulkhead

and tunnel.

12. Remove 2 securing bolts and remove centre

console front mounting bracket.

13. Disconnect 2 drain tubes..
14. Ease heater and cooler unit from its location and

remove from vehicle.

Refit

15. Ease heater and cooler unit into position.
16. Fit retaining bolts finger tight. Tighten in

sequence, centre and top bolts and then the
bottom bolt.

17. Reverse removal procedure.
18. Use new ’O’ rings and lubricate with refrigerant

oil.

19. Evacuate and recharge system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

20. Leak test any disturbed joints.

See Adjustment,

Leak Test System

21. Perform a functional check.

EVAPORATOR AND EXPANSION VALVE

Service repair no - 86.25.20 - Evaporator
Service repair no - 86.25.01 - Expansion valve

Remove

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

1. Remove heater and cooler unit.

See Heater

and Cooler Unit

82

AIR CONDITIONING

10

REPAIR

2. Disconnect 2 Lucar connectors from thermostat.
3. Position wiring aside.
4. Remove 2 screws securing heater pipe bracket

and position pipes aside.

5. Remove 10 clips retaining upper and lower

casings.

6. Remove 5 screws retaining upper casing.
7. Remove lower casing and evaporator.

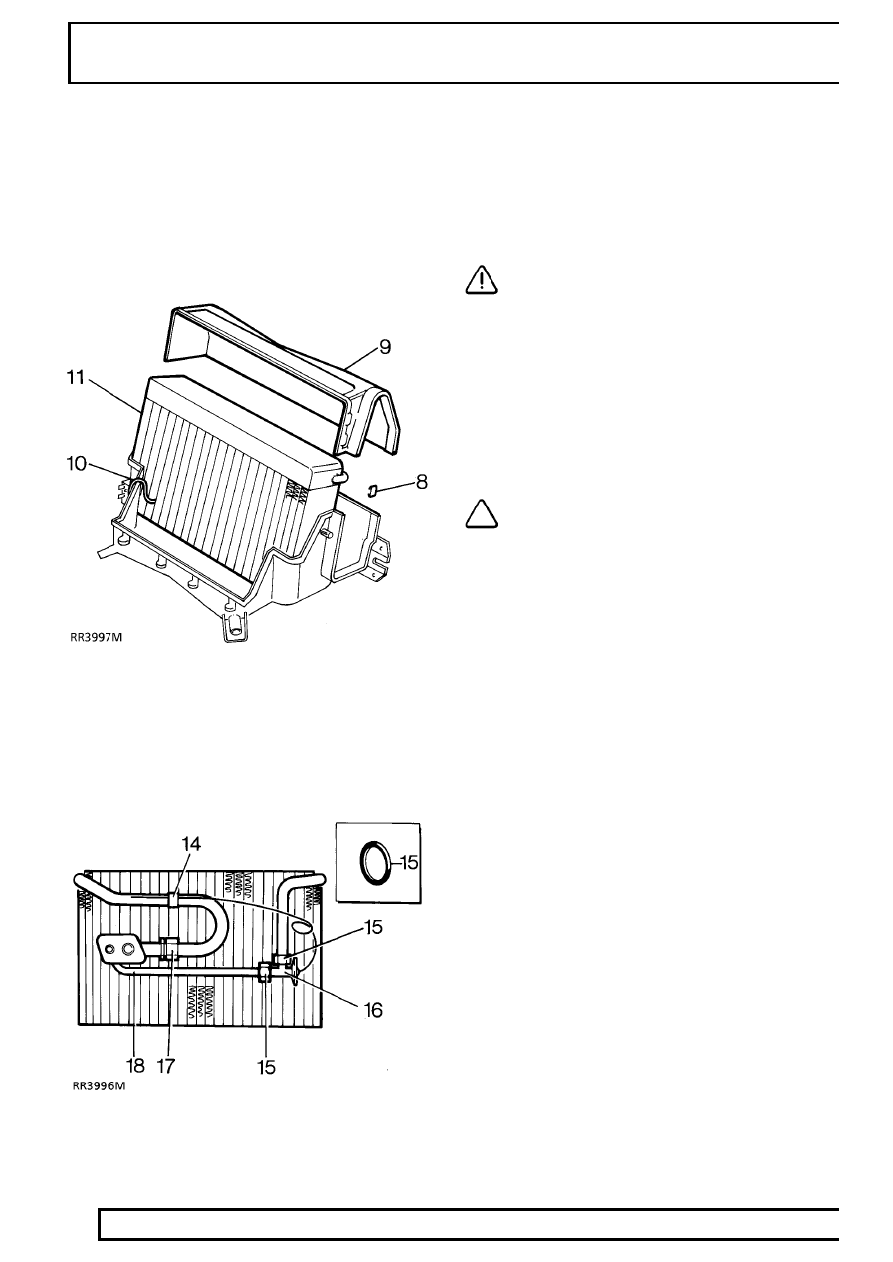

8. Remove 4 clips securing evaporator top cover.
9. Remove evaporator top cover.

10. Remove thermostat sensor from evaporator

matrix.

11. Remove evaporator assembly from lower casing.
12. Remove bulkhead seal from case.

Expansion valve

13. Remove insulation from evaporator and

expansion valve connections.

14. Remove expansion valve sensor retaining clip.
15. Unscrew 2 pipe unions. Discard ’O’ ring seals.

CAUTION: Use a second wrench to
support pipe adapters and plug
connections.

16. Remove expansion valve.
17. Unscrew pipe union. Discard ’O’ ring seal.
18. Remove evaporator pipe.

Refit

19. Reverse removal procedure. Use new ’O’ rings,

insulation and bulkhead seal.

NOTE: Use refrigerant oil on all ’O’ rings
and mating surfaces. Tighten connection.
See Specifications, torque, Torque Values

20. Wrap all exposed metal at hose connections with

prestite tape.

21. Evacuate and recharge system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

22. Leak test any disturbed joints.

See Adjustment,

Leak Test System

23. Perform a functional check.
24. Disconnect service unit.

AIR CONDITIONING

11

REPAIR

THERMOSTAT

Service repair no - 86.25.50

Remove

1. Remove heater and cooler unit.

See Heater

and Cooler Unit

2. Remove lower cover and evaporator.

See

Evaporator and Expansion Valve

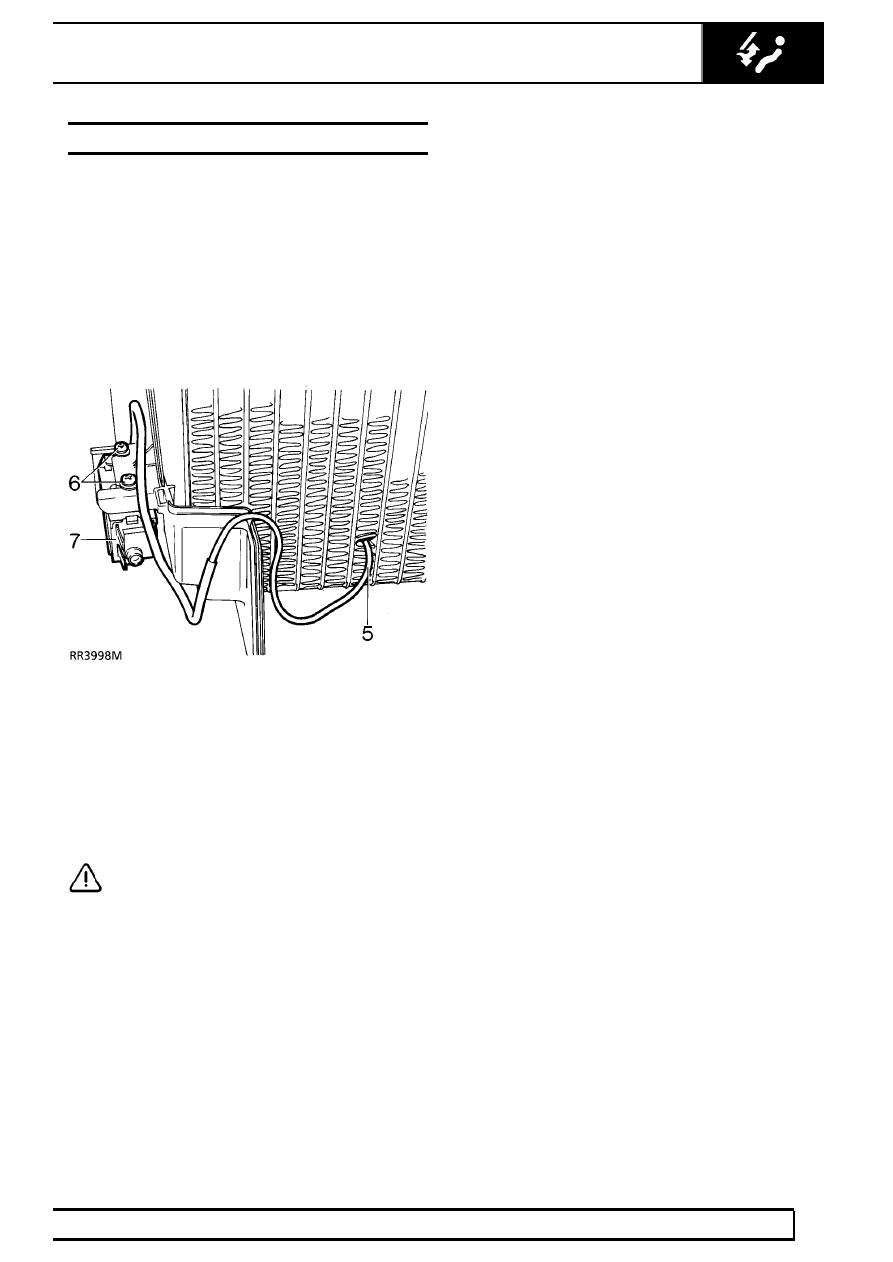

3. Remove 5 clips and screw securing evaporator

top cover.

4. Remove evaporator top cover.

5. Remove thermostat sensor from evaporator

matrix.

6. Remove 2 screws securing sensor unit.
7. Remove thermostat and insulation.

Refit

8. Reverse removal procedure.

CAUTION: The thermostat insulation must
be installed in the ORIGINAL POSITION in
the evaporator.
