HEATING AND VENTILATION

4

DESCRIPTION AND OPERATION

Air direction flap

Flap moves across mixing chamber to direct the air
flow away from the heater matrix.

Air temperature flap

Control at HOT, flaps fully closed. All air flow passes
through heater matrix. As control is moved towards
COLD the flaps progressively open directing air flow
away from the heater matrix.
Control at COLD, flaps fully open.
V8 Engine: When both controls are at COLD, 2
micro-switches are closed and operate a vacuum
valve which closes the coolant valve.

Air conditioning

When an air conditioning unit is fitted, the mechanical
operation of the heater controls remains unaltered.
However the air conditioning evaporator is positioned
in front of the mixing chamber through which all air
flow passes.

HEATING AND VENTILATION

1

FAULT DIAGNOSIS

HEATER OUTPUT

Symptom:-

Heater emits cold air.

1. Engine running: Check coolant valve opens as a

temperature control is moved from COLD.

2. Check for engine running cold.

See COOLING

SYSTEM, Fault diagnosis, Engine Runs Cold

3. Check heater pipes and hoses for blockage or

restriction.

4. Check heater matrix for blockage or restriction,

flush system.

Heater emits warm air.

5. Engine running: Check coolant valve closes

when both temperature controls are moved to
COLD.

HEATING AND VENTILATION

1

REPAIR

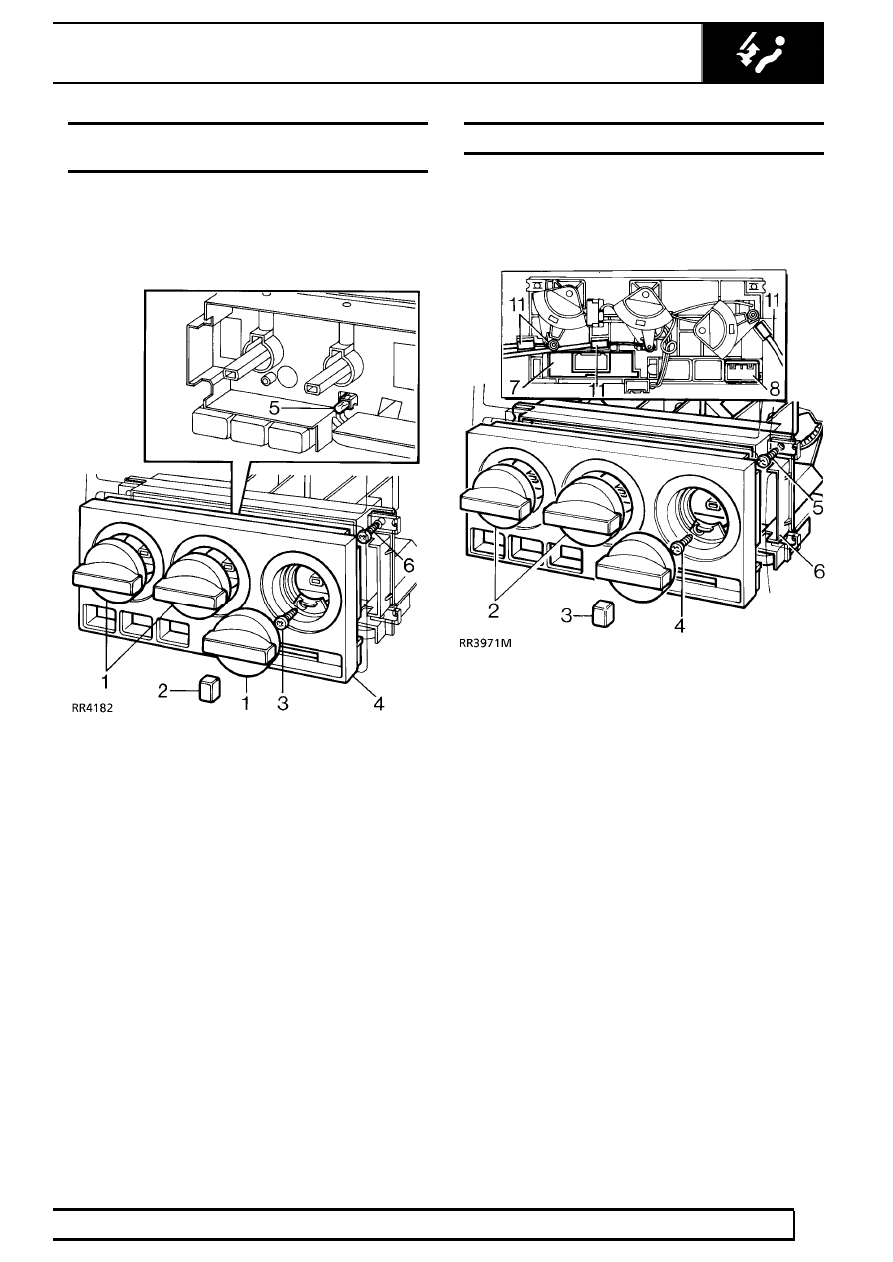

HEATER BLOWER SWITCH AND ILLUMINATION
BULB

Service repair no - 80.10.22 - Switch
Service repair no - 86.48.73 - Bulb

Remove

1. Pull 3 knobs from rotary controls.
2. Pull knob from blower switch.
3. Remove 2 screws retaining graphics panel.
4. Remove graphics plate.
5. Remove capless bulb.
6. Remove 4 screws retaining switch.
7. Remove switch panel. Use plastic tube to assist

removal.

Blower switch

8. Pull blower switch from rear of panel.
9. Disconnect multiplug and remove blower switch.

Refit

10. Reverse removal procedure.

HEATER CONTROL UNIT

Service repair no - 80.10.42.

Remove

1. Disconnect battery negative lead.

2. Pull 3 knobs from rotary controls.
3. Pull knob from blower switch.
4. Remove 2 retaining screws and remove

graphics panel.

5. Remove 4 screws retaining switch.
6. Remove switch panel.
7. Release fascia centre louvre vent panel from its

fitted position to gain access to rear of panel.
See CHASSIS AND BODY, Repair, Dash
Panel Central Louvre Panel

80

HEATING AND VENTILATION

2

REPAIR

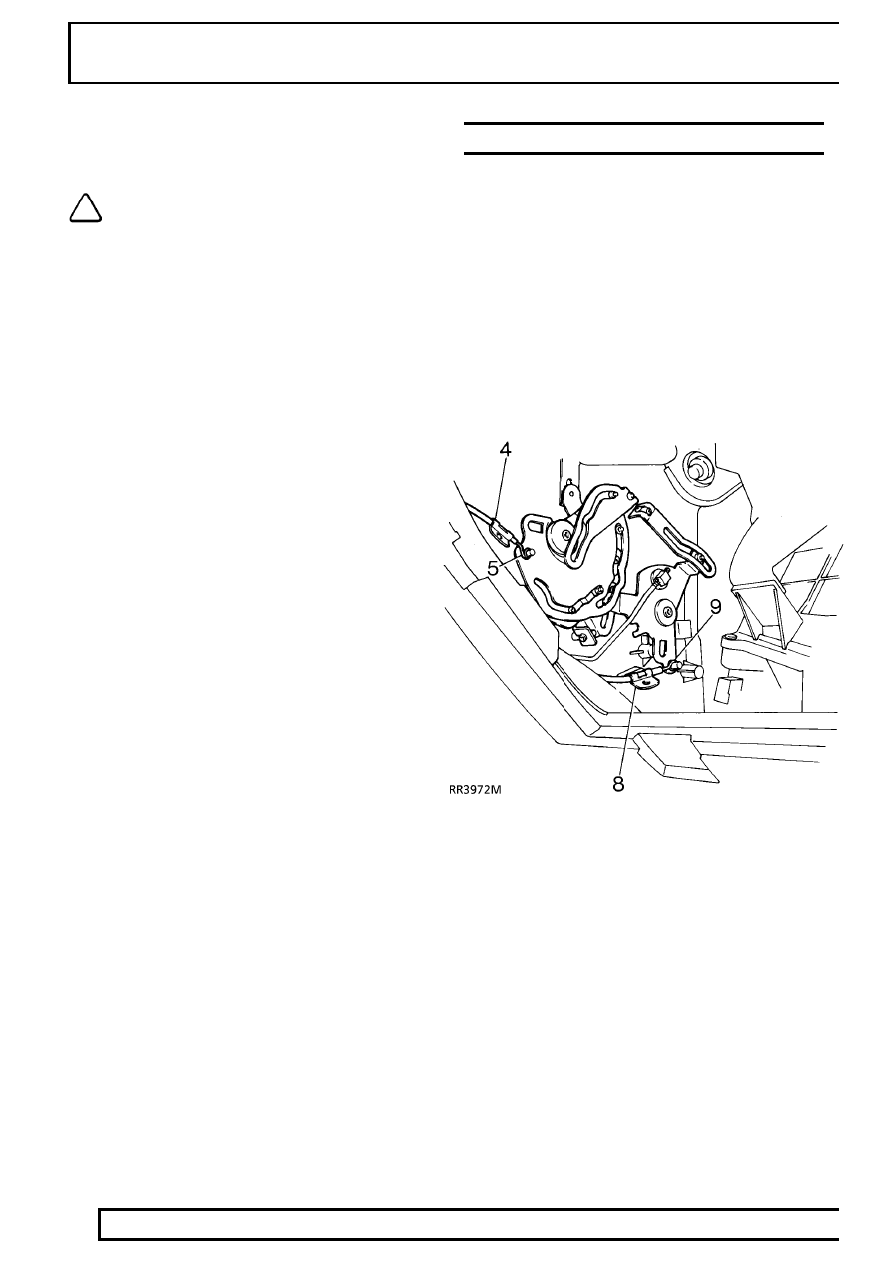

8. Disconnect 4 multiplugs and position harness

aside.

NOTE:

Do not carry out further

dismantling if component is removed for
access only.

9. Fan speed switch: remove fan speed switch

slide and push out fan speed switch.

10. Pull out light bulb disconnect terminals and

remove fan speed light strip.

11. Unclip 3 heater control cables from control unit.
12. Microswitch: Unclip 3 micro switches.
13. Cut cable tie and release wiring harness from

control unit.

14. Remove heater control unit.

Refit

15. Reverse removal procedure. Check the

satisfactory function of the controls before fitting
louvre vent panel.

CONTROL CABLES

Service repair no - 80.10.06 - Air flow
Service repair no - 80.10.25 - Temperature control
RH
Service repair no - 80.10.26 - Temperature control
LH

Remove

1. Release fascia centre louvre vent panel from its

fitted position to gain access to rear of panel.
See CHASSIS AND BODY, Repair, Dash
Panel Central Louvre Panel

2. Open glove box, manoeuvre side springs

through cut-outs and lower lid.
