CHASSIS AND BODY

43

REPAIR

DASH PANEL ASSEMBLY

Service repair no - 76.46.23

Remove

1. Move front seats to rearmost position.
2. Disconnect battery negative lead.
3. Disconnect air bag multiplugs under dash panel.

CAUTION: When air bags are fitted,
reference must be made to the Airbag
Supplementary Restraint System section.

4. Remove passenger’s side glove box.
5. Remove driver’s side access panel.
6. Remove centre console assembly.

See Centre

Console

7. Remove airbag from steering wheel.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair, Driver’s Airbag Module

8. Remove airbag from panel panel.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair, Passenger’s Airbag Module

9. Release clamp and lower steering column.

10. Remove steering wheel.

See STEERING,

Repair, Steering Wheel

11. Remove column switch assembly.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair, Column Switch Assembly

12. Remove instrument housing.

See

ELECTRICAL, Repair, Instrument Binnacle

13. Remove radio.

See ELECTRICAL, Repair,

Radio

14. Remove exterior mirrors switch panel.

See

ELECTRICAL, Repair, Auxiliary Switches
and Bulbs

15. Remove air suspension switch panel.

See AIR

SUSPENSION, Repair, Operating Switches
and Bulbs

16. Remove switch panel.

See ELECTRICAL,

Repair, Switch Panel

17. Remove clock panel assembly.

See

ELECTRICAL, Repair, Clock

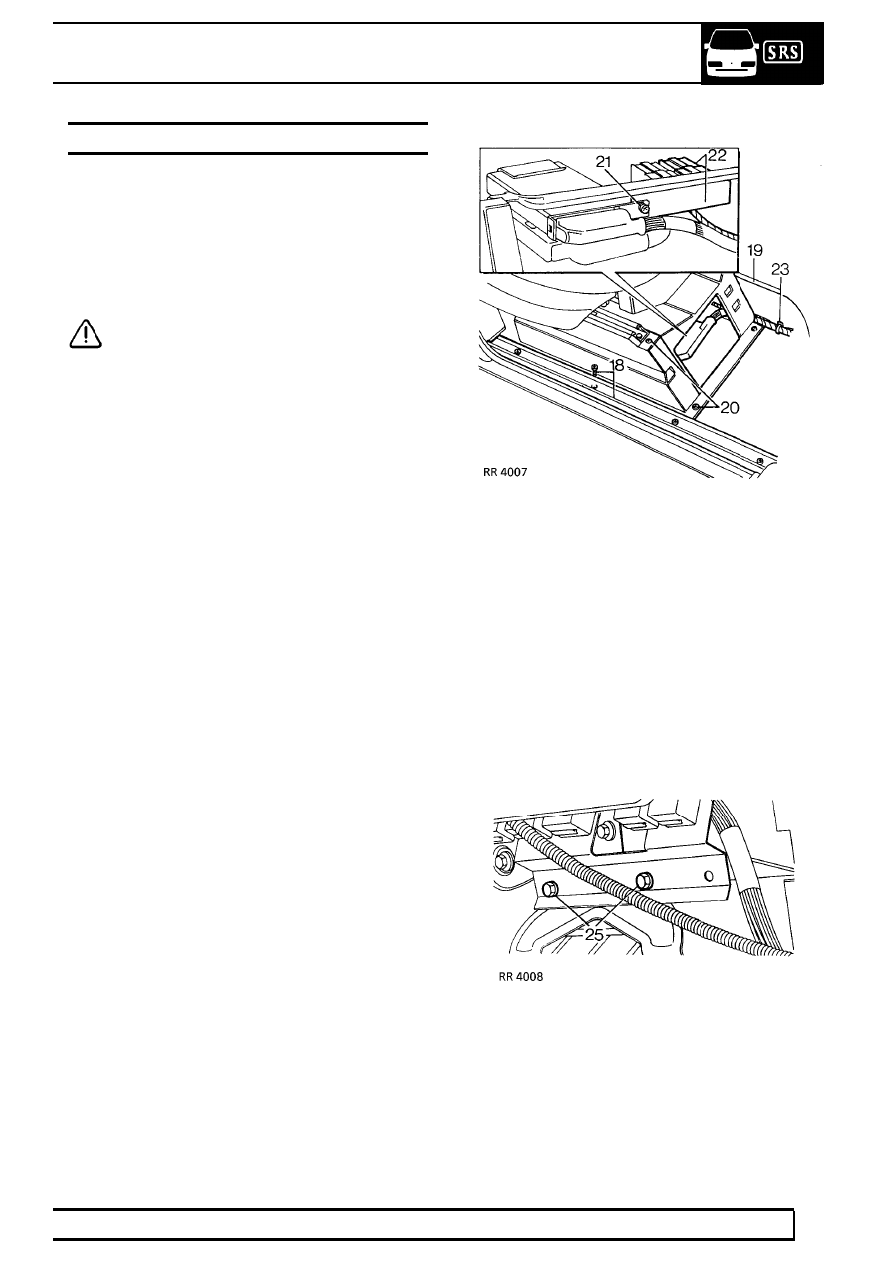

18. Undo 4 screws and remove RH front door tread

plate.

19. Position RH footwell carpet aside.
20. Undo 4 screws and remove front finisher from

RH seat.

21. Remove screw securing air suspension ECU

bracket.

22. Release multiplug from bracket and disconnect

multiplug.

23. Cut tie securing air suspension switch harness to

tunnel.

24. Position switch harness aside and lay carpet in

footwell.

25. Undo screw securing mounting bracket and

position passenger’s side relay assembly aside.

26. Set heater controls fully clockwise.
27. Note position of levers, disconnect heater control

cables from levers and outer cable from retaining
clips.

76

CHASSIS AND BODY

44

REPAIR

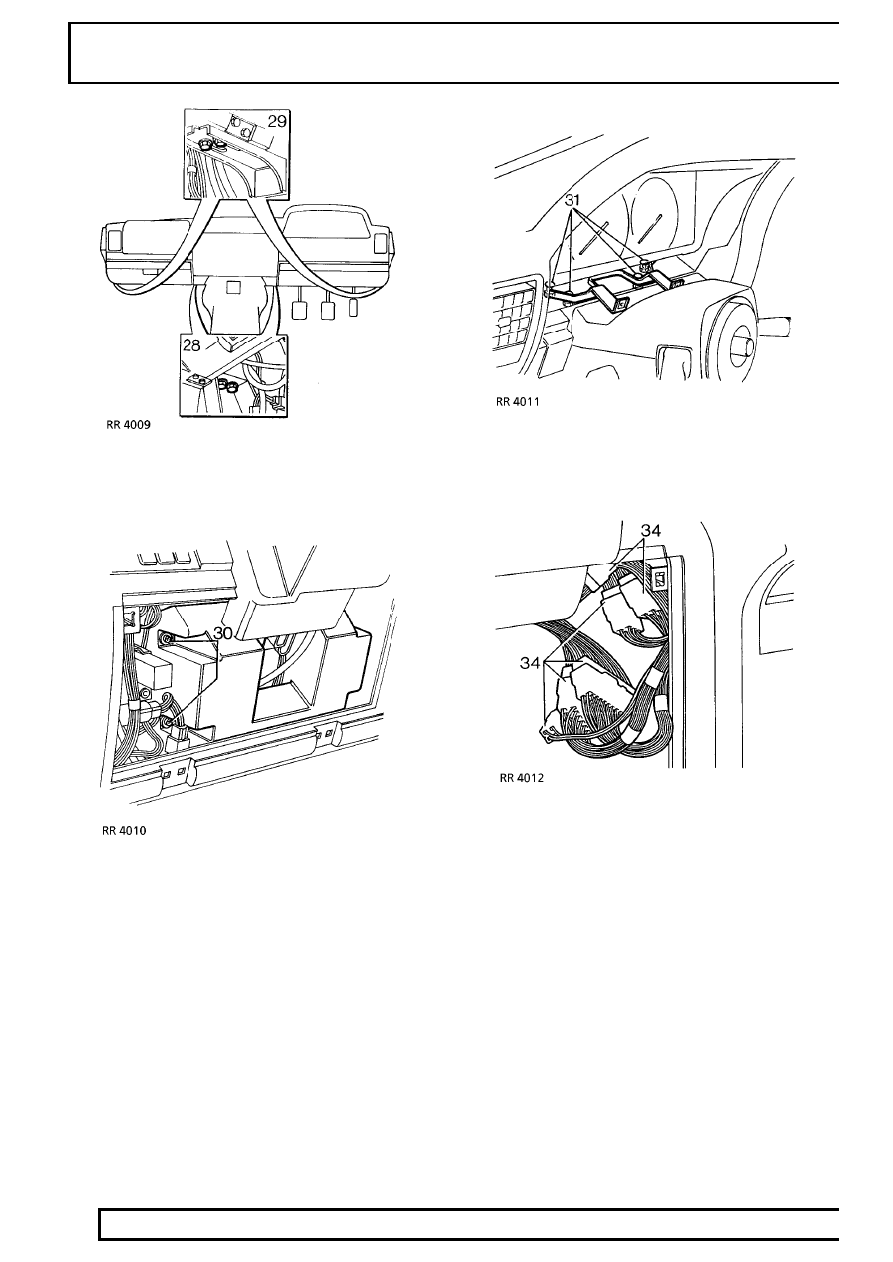

28. Remove 4 bolts securing dash panel to centre

lower mounting brackets.

29. Remove 4 bolts securing dash panel to side

lower mounting brackets.

30. Undo 4 screws and remove 2 driver’s knee

bolster pads from below steering column.

31. Remove 4 nuts securing instrument mounting

bracket to dash panel.

32. With assistance: Manoeuvre dash panel partially

rearward.

33. Driver’s side: Disconnect 6 multiplugs

connecting dash harness to main harness.

34. Disconnect 3 multiplugs connecting dash

harness to fusebox.

35. With assistance: Lift dash panel rearward to

clear fixings and remove from vehicle.

CHASSIS AND BODY

45

REPAIR

Refit

CAUTION: When refitting avoid trapping of
electrical wiring.

36. Reverse removal procedure.
37. With assistance: Position dash panel and

connect dash harness multiplugs to fusebox and
main harness.

38. Reverse removal procedure. Ensure dash panel

upper bracket studs are located before the 4
lower brackets.

39. Reverse removal procedure. Disconnect

glovebox switch Lucars to ease fitting of relay
bracket.

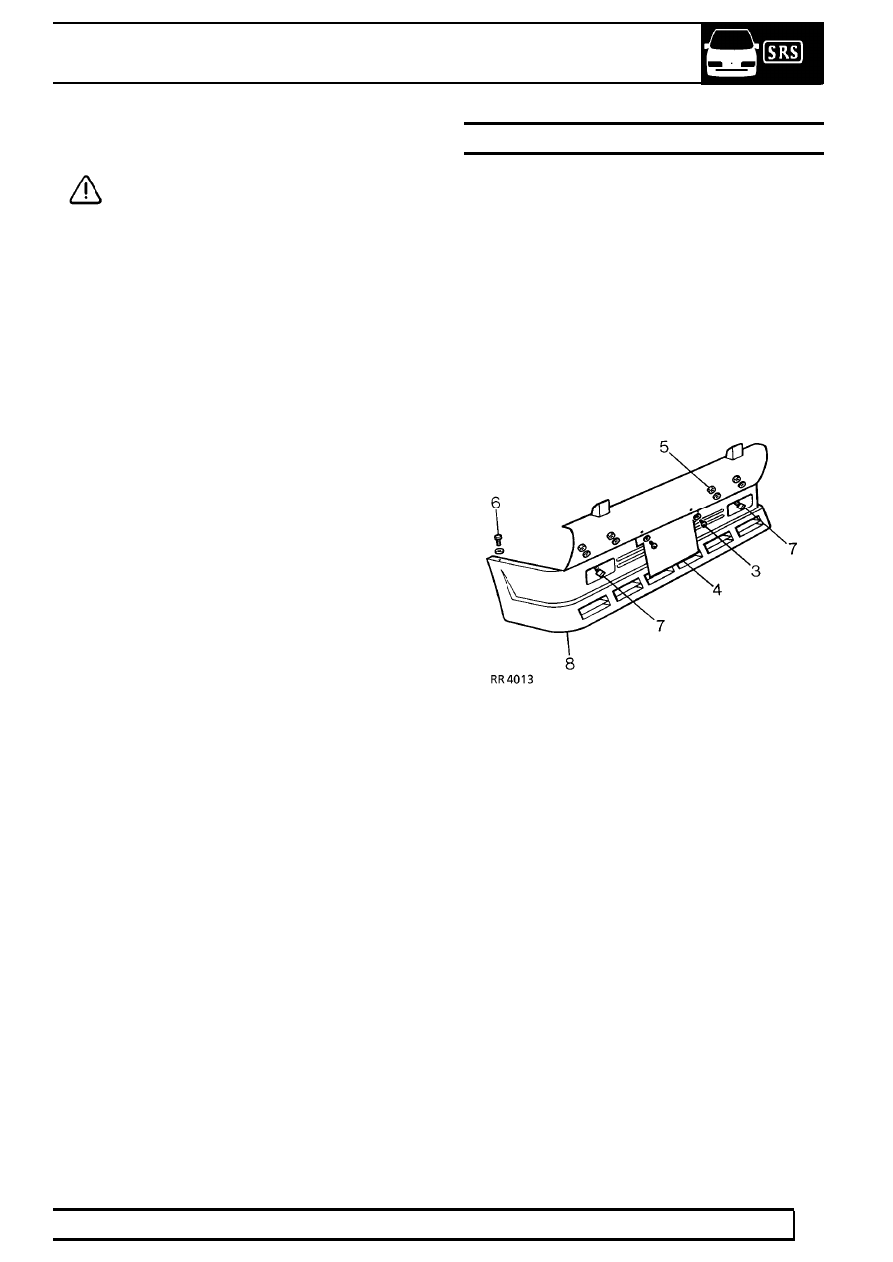

FRONT SPOILER

Service repair no - 76.10.46

The spoiler will reduce the vehicle approach angle by
approximately 10

°

. Where the vehicle is expected to

perform on rough or hilly terrain, it is advisable to
remove the spoiler assembly to prevent possible
damage from ground contact.

Remove

1. Raise and support front of vehicle on safety

stands.

2. Remove engine undertray.

3. Remove two screws with spring washers

securing centre of front spoiler and number
plate.

4. Remove number plate.
5. Remove four nuts with spring washers located

behind front bumper above auxiliary lamps.

6. Remove two bolts, nuts and washers securing

outer edges of spoiler to front wing[fender]s.

7. Release auxiliary lamp multiplugs from clips and

disconnect the multiplugs.

8. Remove front spoiler assembly.

Do not carry

out further dismantling if component is
removed for access only.

9. Remove nut retaining each auxiliary lamp.

10. Remove 2 auxiliary lamps.
11. Transfer components removed to new spoiler.

Refit

12. Reverse removal procedure.

76

CHASSIS AND BODY

46

REPAIR

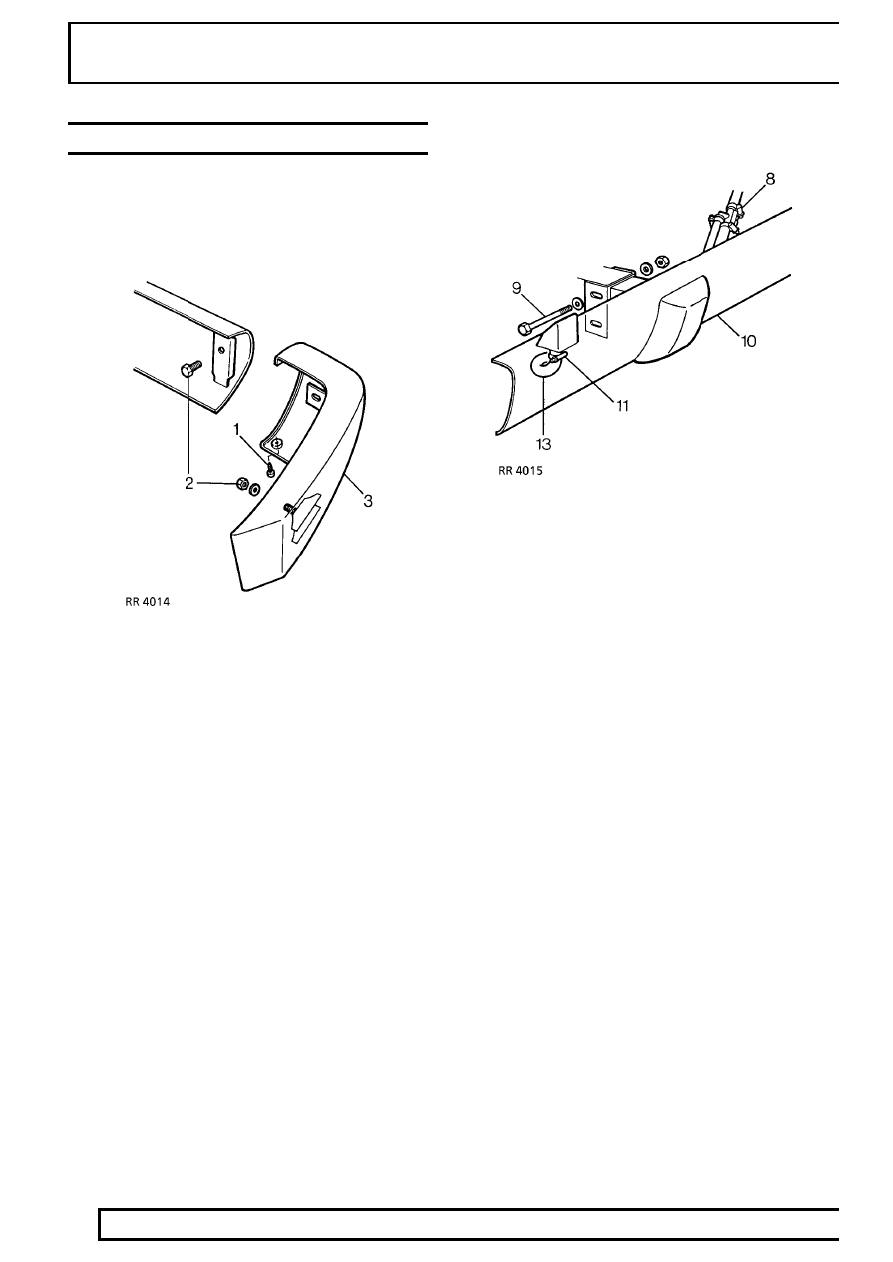

FRONT BUMPER

Service repair no - 76.22.08
Service repair no - 76.22.41 - End cap

Remove

End cap - each

1. Remove screw securing bottom of end cap.
2. From inside, remove 2 nuts and bolts securing

top of end cap.

3. Remove end cap.

Front bumper

4. Raise and support front of vehicle on safety

stands.

5. Remove radiator grille.

See Radiator Grille

6. Remove engine undertray.

7. Remove front spoiler assembly.

See Front

Spoiler

8. Release 2 clips and disconnect headlamp

washer pipes from ’T’ piece. Plug pipe ends.

9. Remove 4 bolts securing bumper to chassis

frame.

10. Remove bumper assembly.

Do not carry out

further dismantling if component is removed
for access only.

11. Release 2 clips and disconnect pipes from

headlamp washers.

12. Remove pipe and valve assembly.
13. Remove nut and washer and remove each

washer jet.

14. Tranfer components removed to new bumper.

Refit

15. Reverse removal procedure.
