41

TRANSFER GEARBOX

2

SERVICE TOOLS

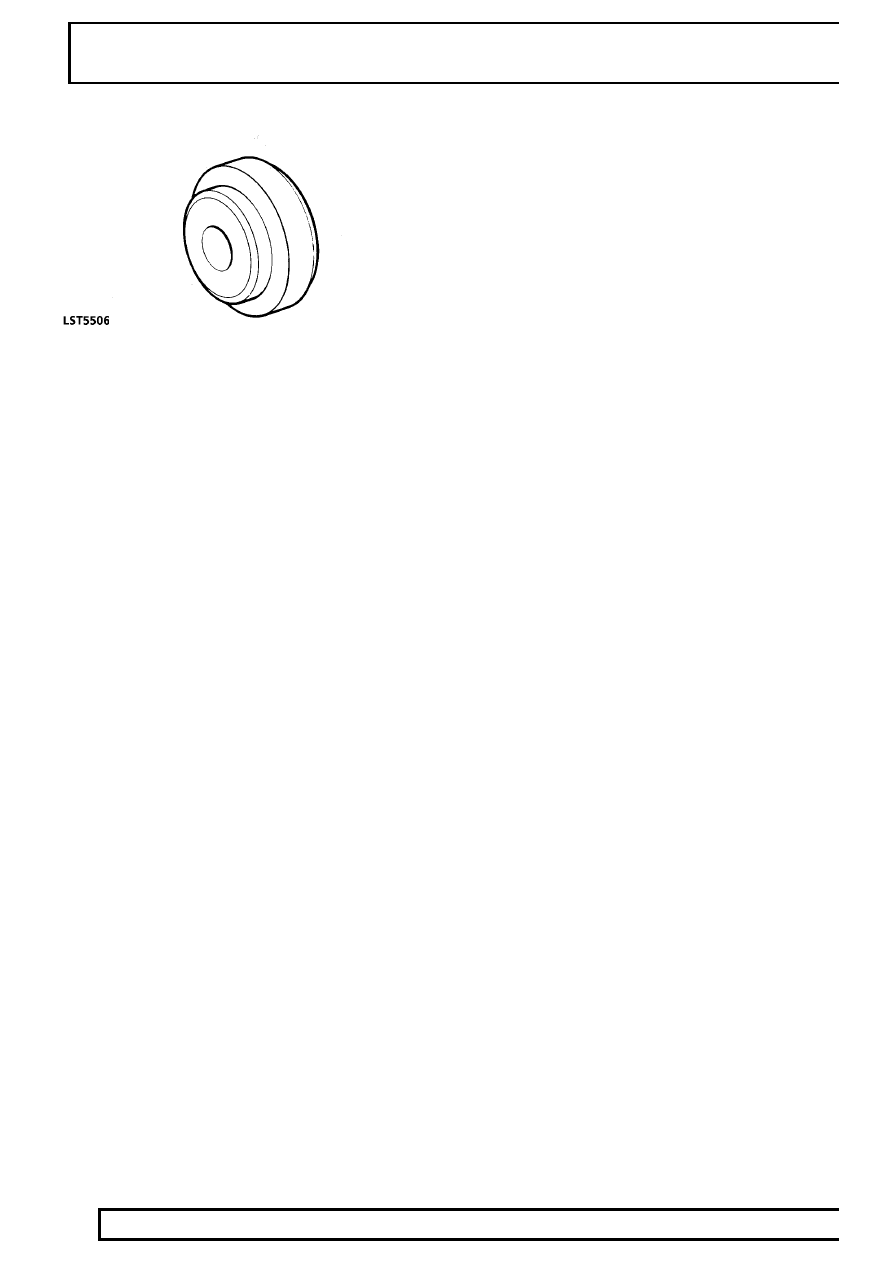

LRT-41-010

Oil seal replacer.

LST.550-6

ZF

1

DESCRIPTION AND OPERATION

DESCRIPTION

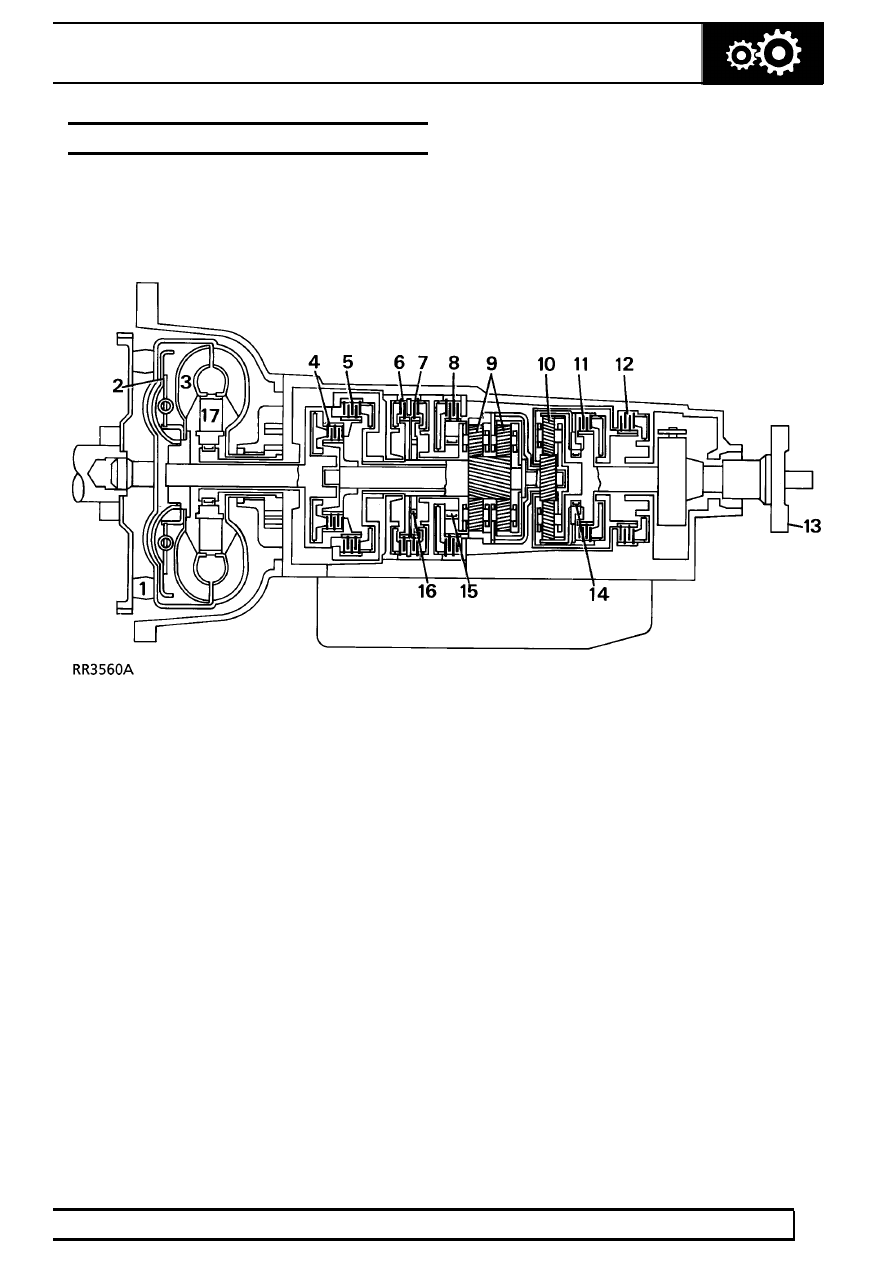

The automatic transmission is specially tailored version of the ZF4 HP22, used by many manufacturers of high
performance vehicles.

A three element torque converter delivers the power to a four speed epicyclic transmission. First, second and third
gears are reduction ratios but fourth is an overdrive gear for high speed cruising. A direct drive clutch, integral with
the torque converter operates to engage fourth gear.

The gear selector has seven positions as follows:

P = Park provides a mechanical lock on the output shaft.
R = Reverse gear.
N = Neutral.
D = Provides a 1st gear start and automatic shifts 1-2-3-4-3-2-1.
3 = Provides a 1st gear start and automatic shifts 1-2-3-2-1.
2 = Provides a 1st gear start and automatic shifts 1-2-1 or 3-2-1.
1 = Provides a 1st gear start with no up shifts, or 3-2-1.

All automatic shifts are automatically controlled by the valve block and an hydraulic governor driven by the output
shaft.

44

AUTOMATIC GEARBOX

2

DESCRIPTION AND OPERATION

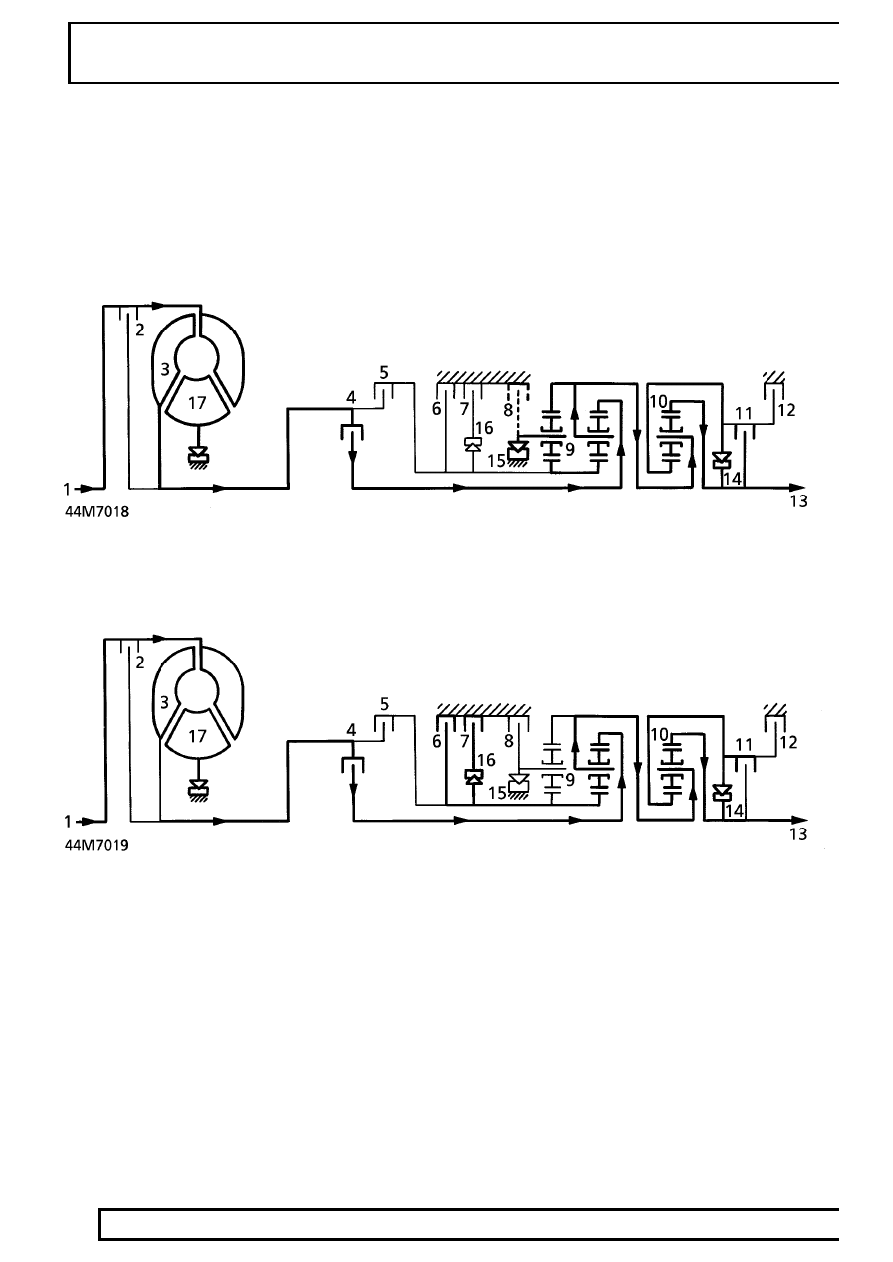

Power flow

1st gear D selected

With D selected 1st gear engaged, clutches 4 and 11 are operative. The front planet gear carrier of gear set 9 is
locked against the housing through freewheel 15 when the engine is pulling but freewheels when the vehicle is
coasting. Epicyclic gear set 10 rotates as a solid unit with the front planet gear carrier. In selector position 1 with
1st gear engaged, clutch 8 operates to prevent the loss of drive on the overrun through freewheel 15, to provide
engine braking.

2nd gear D selected

Clutches 4, 6, 7 and 11 are engaged. Freewheel 15 overruns, the hollow shaft with the sun wheel of epicyclic gear
set 9 is locked. Epicyclic gear set 10 also rotates as a solid unit.

ZF

3

DESCRIPTION AND OPERATION

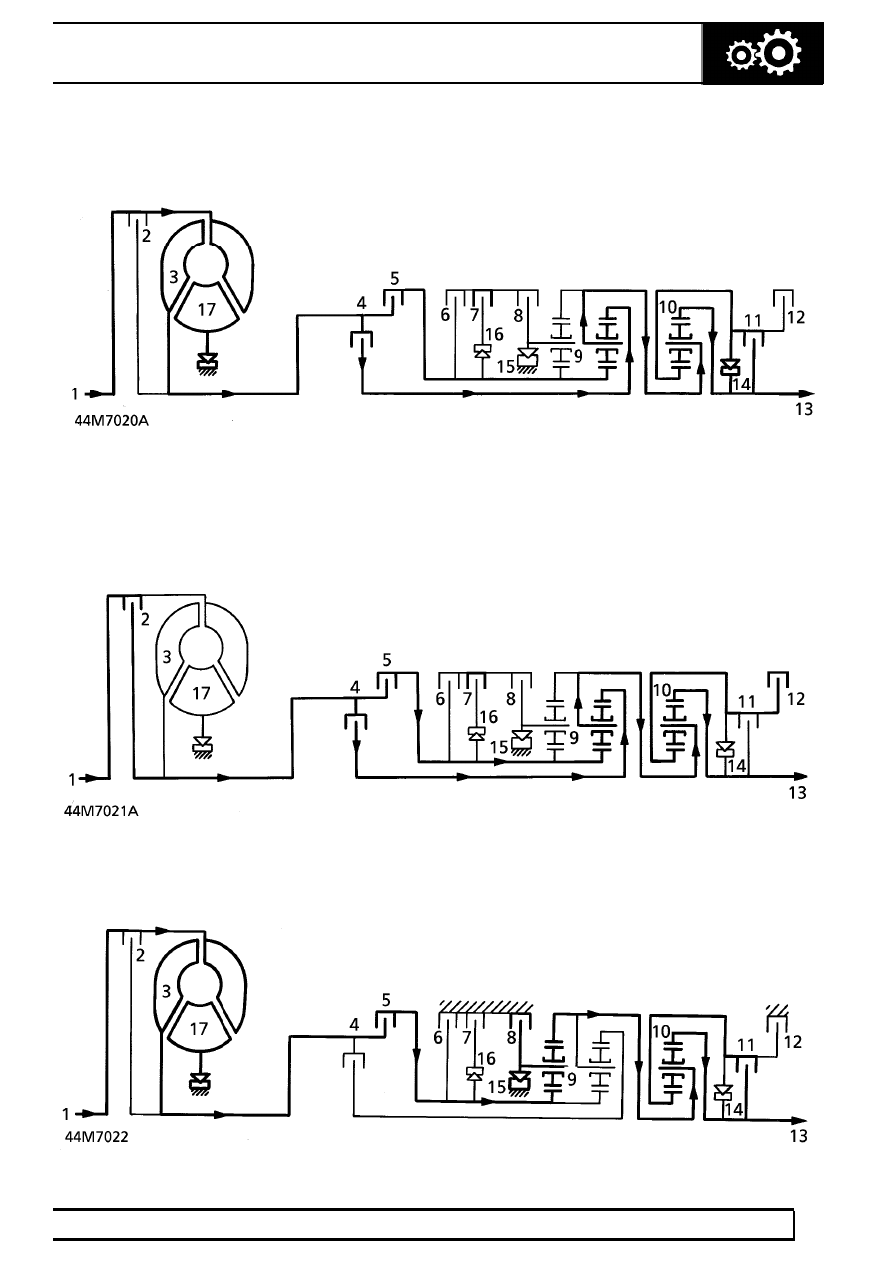

3rd gear D selected

Clutches 4, 5, 7 and 11 are engaged. Freewheel 15 and 16 are overrun. Epicyclic gear set 9 and 10 rotate as a
solid unit at a ratio of 1:1.

4th gear D selected

Clutches 4, 5, 7 and 12 are engaged. Freewheel 14, 15 and 16 are overrun. Epicyclic gear set 9 rotates as a solid
unit. The hollow shaft with the sun wheel of epicyclic gear set 10 is locked.

Above a predetermined road speed, clutch 2 locks the gearbox power input direct to the engine, by-passing the
torque converter.

Reverse gear

Clutches 5, 8 and 11 are engaged. Since the front planet gear carrier of epicyclic gear set 9 is locked, the direction
of output-shaft rotation is reversed. Epicyclic gear set 10 also rotates as a solid block.
