17

EMISSION CONTROL

2

DESCRIPTION AND OPERATION

Exhaust emission control.

The multiport fuel injection system provides accurately
metered quantities of fuel to the combustion chambers
to ensure the most efficient air to fuel ratio under all
conditions of operation. A further improvement to
combustion is made by measuring the oxygen content
of the exhaust gases to enable the quantity of fuel
injected to be varied, according to conditions, to
correct any unsatisfactory composition of the exhaust.

The main components of the exhaust emission
system are two Catalytic converters which are an
integral part of the front exhaust pipe assembly. The
Catalytic converters are included in the system to
reduce the emission, to atmosphere, of carbon
monoxide, oxides of nitrogen, and hydrocarbons. The
active constituents of the converters are platinum and
rhodium. The correct functioning of the converters is
dependent upon close control of the oxygen
concentration in the exhaust gas entering the catalyst.
The oxygen content of the exhaust gas is signalled to
the Engine Control Module (ECM) by oxygen sensors
(Lambda sensors) located in the exhaust front pipes
between the manifold and converter. The ECM can
then make an appropriate adjustment to the fuel
supply to correct the composition of the exhaust.

CAUTION: Unleaded fuel only must be
used on vehicles fitted with catalytic
converters. As a reminder,a label to

indicate this is adhered to the inside of the fuel
filler flap. Furthermore the filler neck is designed
to accommodate only unleaded fuel pump
nozzles.

EMISSION CONTROL

3

DESCRIPTION AND OPERATION

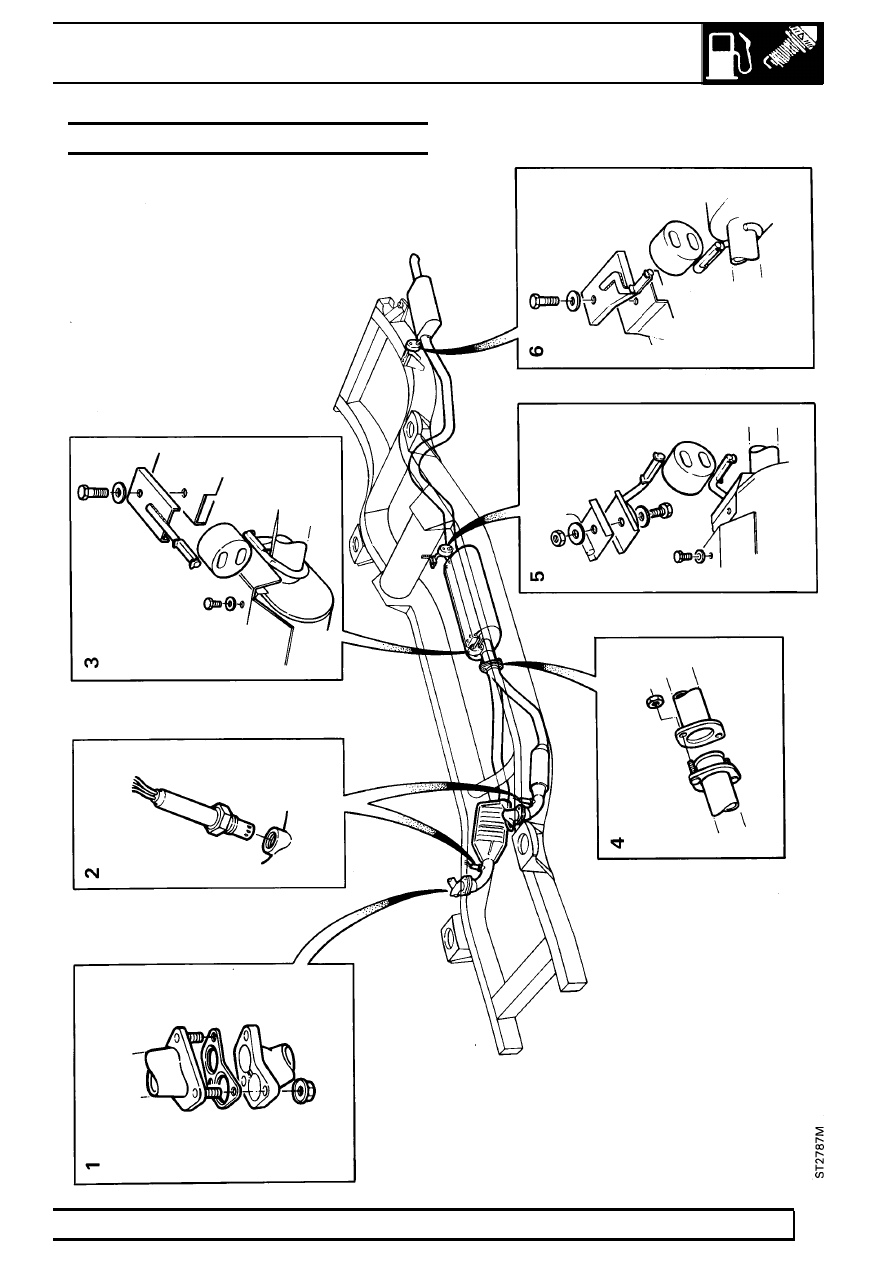

EXHAUST SYSTEM

1. Manifold to front pipe connection.
2. Lambda sensor.
3. Front silencer support bracket.
4. Front pipe to silencer joint.
5. Silencer rear support bracket.
6. Rear silencer support bracket.

17

EMISSION CONTROL

4

DESCRIPTION AND OPERATION

Evaporative emission control system.

The system is designed to prevent harmful fuel vapour
from escaping to the atmosphere. The system
consists of a vapour separator tank, connected to the
fuel tank and located between the body inner and
outer panels on the right hand side of the vehicle near
the rear wheel arch. An adsorbtion canister,
containing activated charcoal, is positioned in the
engine compartment attached to the front right
valance. The two components are connected by a
pipe running the length of the chassis.

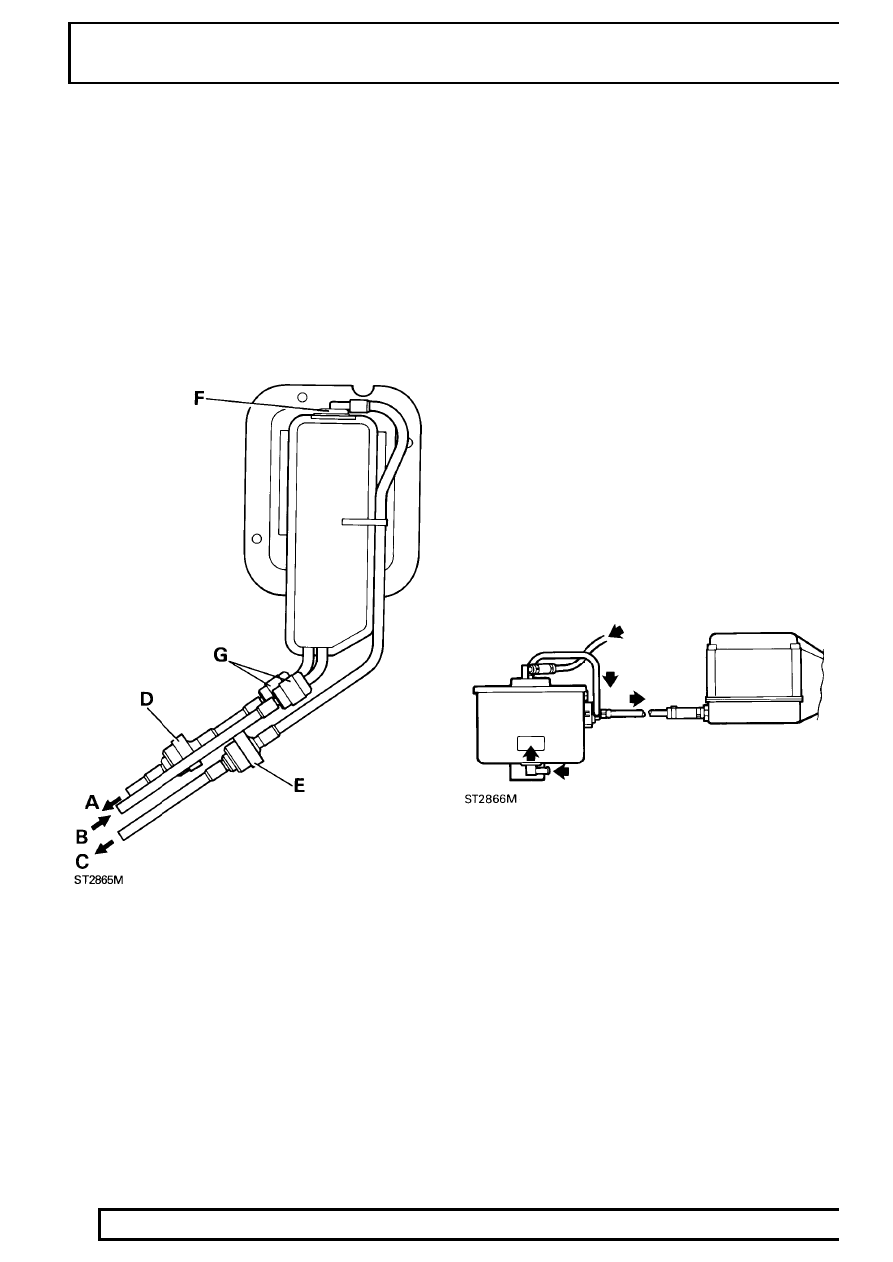

A

Pressure relief to atmosphere.

B

From fuel tank to separator.

C

To adsorbtion canister.

D

Pressure relief valve.

E

Pressure relief valve.

F

Shut-off valve.

G

"Speed Fit" connectors.

A pressure relief valve is fitted in the hose which is
open to atmosphere. This valve acts as a safety valve
should a build-up of pressure occur in the system, for
example if a hose became blocked or kinked. The
volume of vapour emitted, in such an instance, would
be acceptable.

A pressure relief valve is also fitted in the hose
connected to the adsorbtion canister and releases
vapor to the canister when the pressure in the
separator reaches between 5 and 7 Kpa.

In the top of the separator a shut-off valve is
incorporated in the vapor exit port to prevent the
possible presence of any liquid fuel being transmitted
to the adsorbtion canister should the vehicle roll over.

The adsorbtion canister, which is connected by a hose
to the plenum chamber, absorbs and stores the fuel
vapour from the fuel tank while the engine is not
running. When the engine is started, the vapour is
purged from the canister by air drawn through an
orifice in the base of the canister and by the influence
of vacuum at the top. The vapour drawn into the
plenum chamber through a solenoid operated purge
valve is finally burnt in the combustion chambers.

The purge valve, which is attached to the adsorbtion
canister support bracket, is controlled by the Engine
Control Module ECM which determines the most
emission acceptable time at which purging should
take place. This will normally be at engine speeds
above idle and when the vehicle is in motion. A signal
from the ECM to the purge valve operates the
solenoid and opens the valve to purge the canister of
fuel vapour.

EMISSION CONTROL

5

DESCRIPTION AND OPERATION

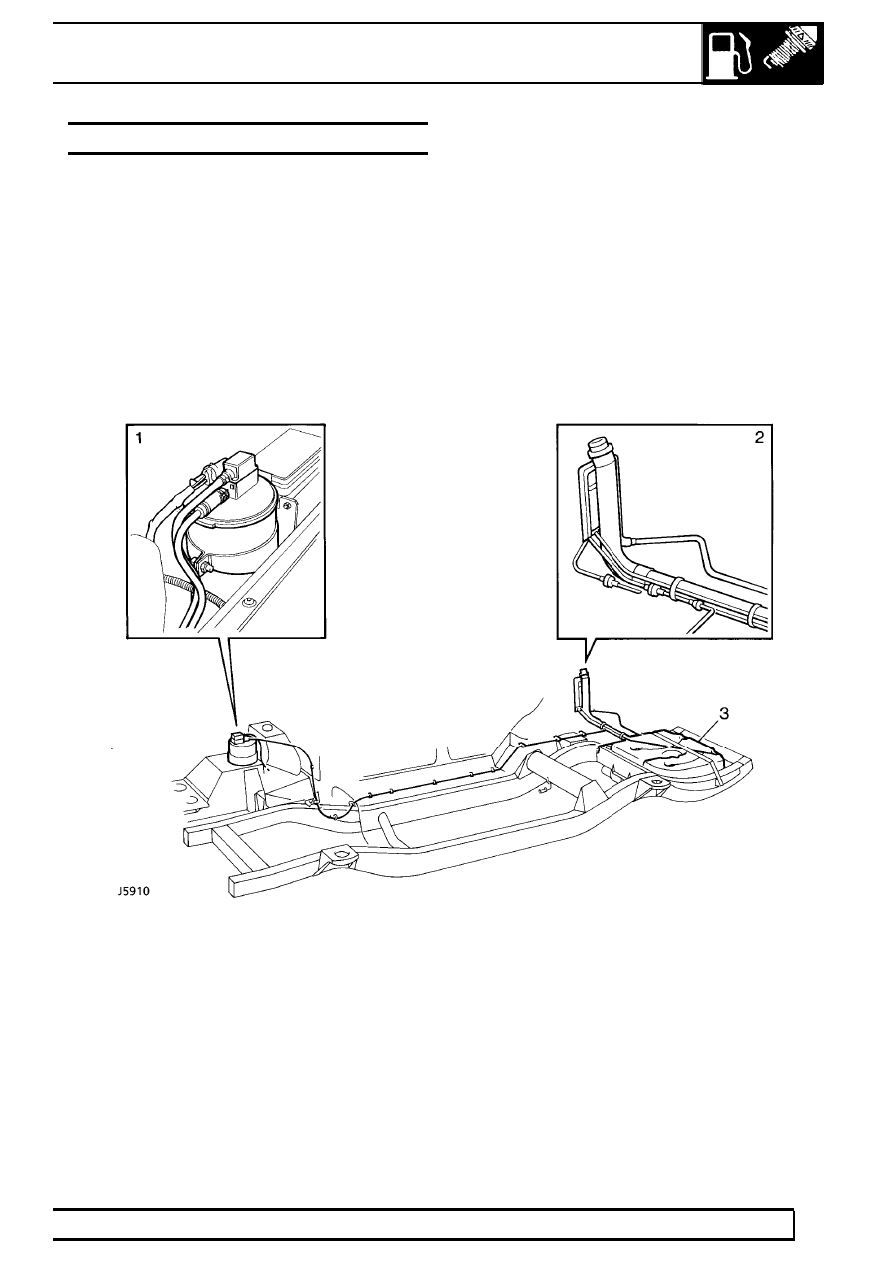

EVAPORATIVE CONTROL SYSTEM

1. Adsorption canister and purge valve.
2. Location of vapour separator and pipes.
3. Fuel tank.
