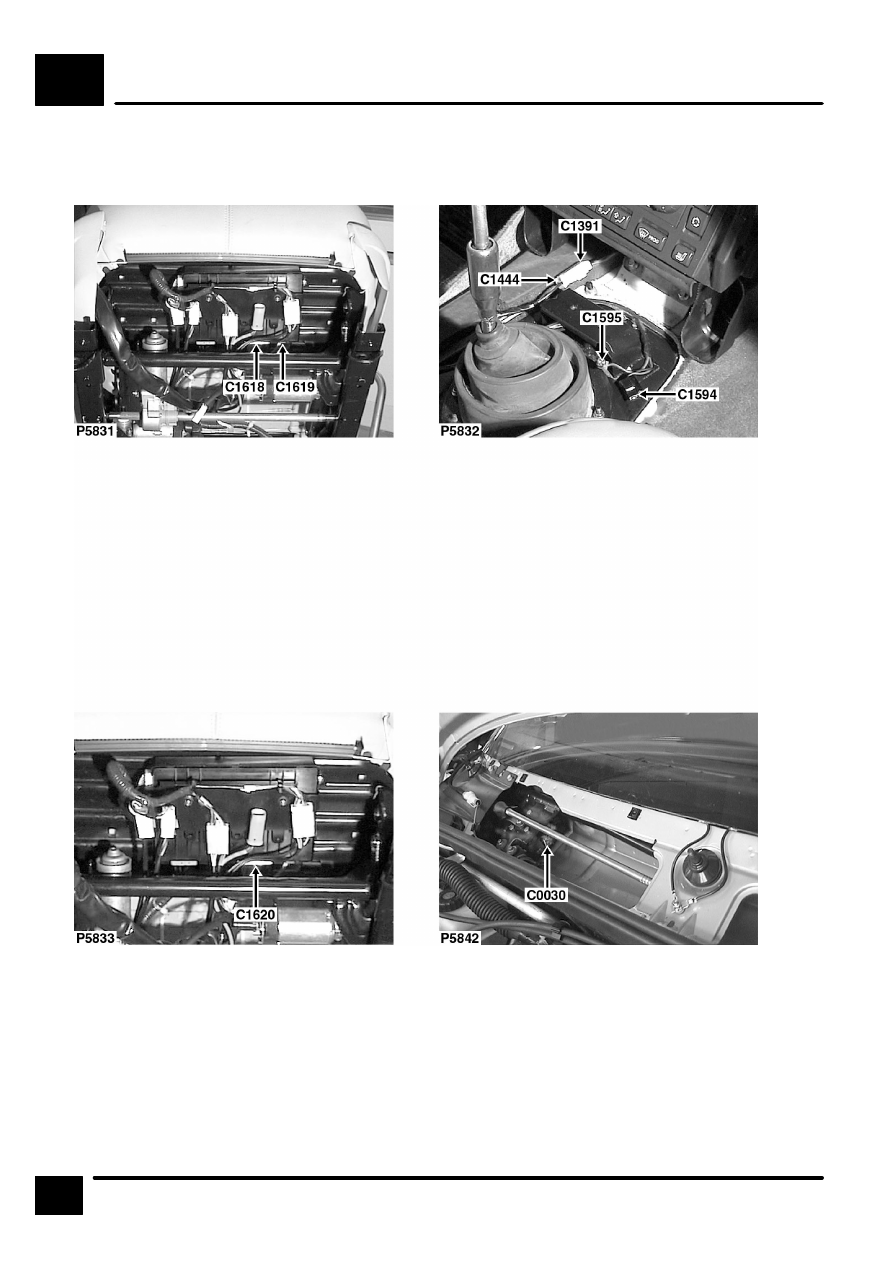

COMPONENT LOCATION VIEWS

Z5

42

 $!"

 # #! "





 $!"

 &!  "

COMPONENT LOCATION VIEWS

Z5

43

169. behind centre of fascia
C0095 (1-B)
C0232 (2-B)

170. behind passenger's side of fascia
C0238 (2-W)
C0433 (2-R)

171. beneath centre console
C0256 (50- )
E0360

172. behind driver's side of fascia
C0056 (4-N)
C0239 (18-B)
C0257 (2-R)

COMPONENT LOCATION VIEWS

Z5

44

REV: 11/99

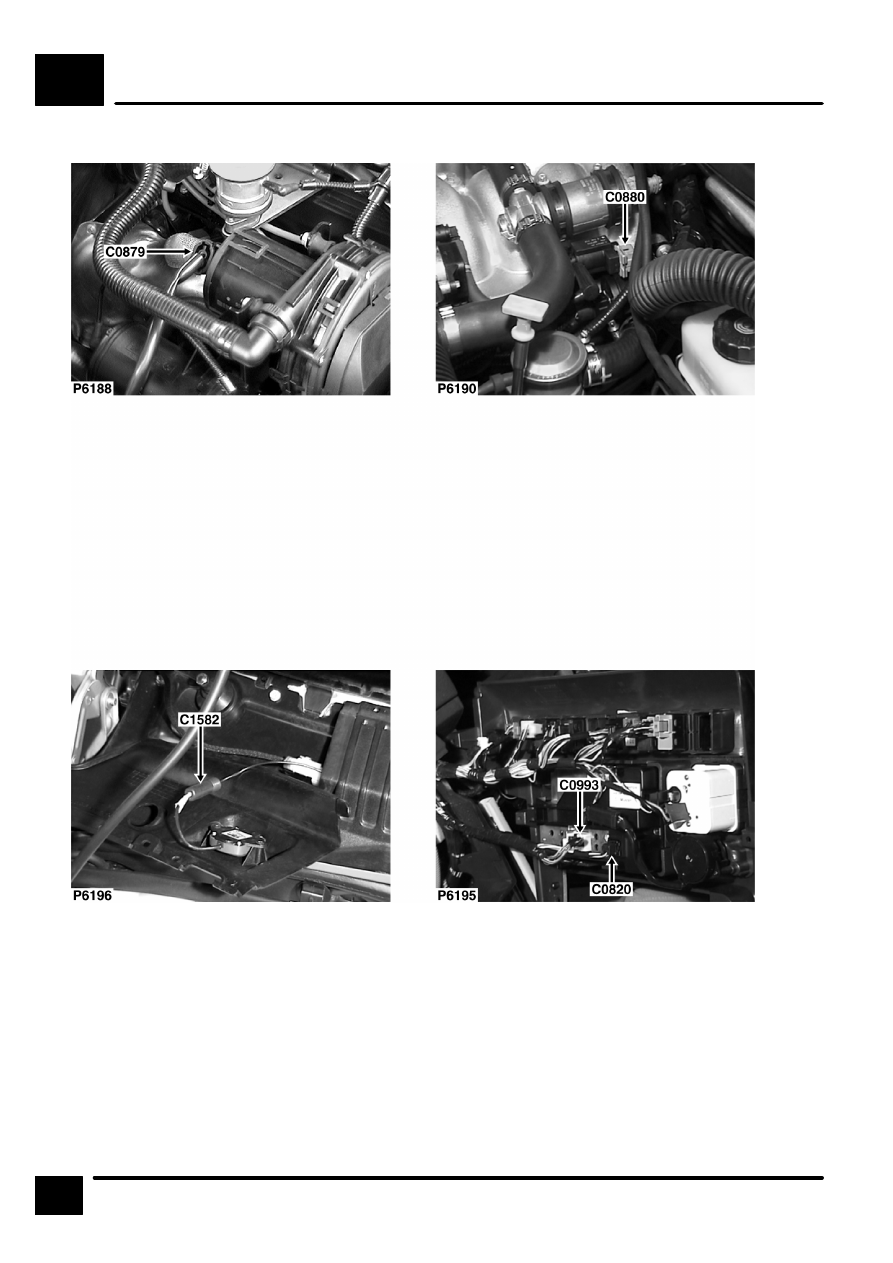

173. RH front of engine compartment
C0879 (2-B)

174. LH side of engine
C0880 (2-S)

175. lower RH side of windscreen
C1582 (1- )

176. behind centre of fascia
C0820 (6-B)
C0993 (10-B)

COMPONENT LOCATION VIEWS

Z5

45

ADD: 11/99

177. LH side of luggage compartment
C0491 (42-B)

178. RH rear of vehicle
C0350 (2-B)

179. RH side of luggage compartment
C1349 (18-B)
C1350 (18-R)

180. RH side of luggage compartment
C0959 (8-U)
C1136 (1- )
